Подключение экрана и настройка

Подключение экрана

Подключение сенсорного TFT-экрана

Подключение сенсорного TFT-экрана

подсказывать

• В комплекте с экраном идет две FPC-ленты: одна 14P (узкая) и другая 16P (широкая)
• Для сенсорного экрана используйте обязательно 14P (узкую)!!

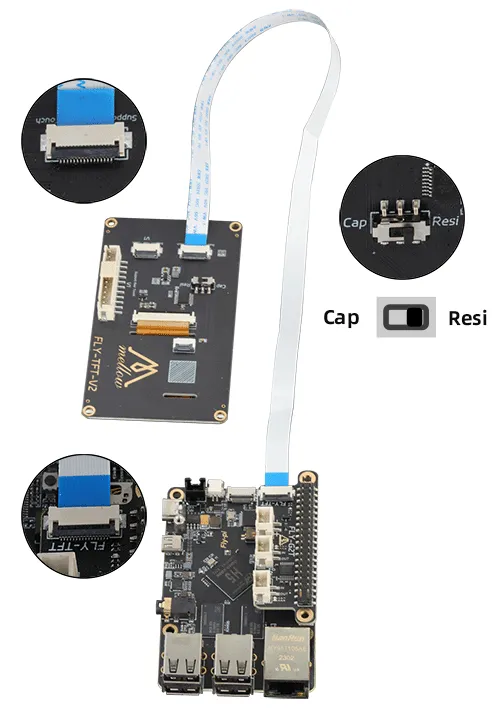

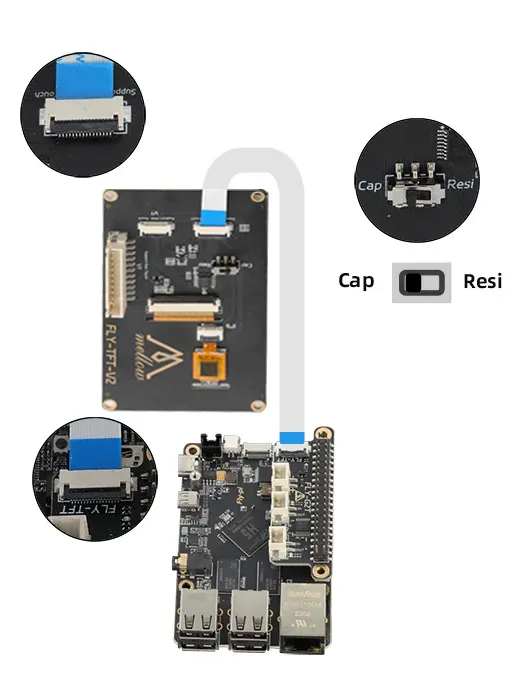

1. Подключение сенсорного TFT-экрана к FLY-Pi V2

Подключение через HDMI

Подключение через HDMI

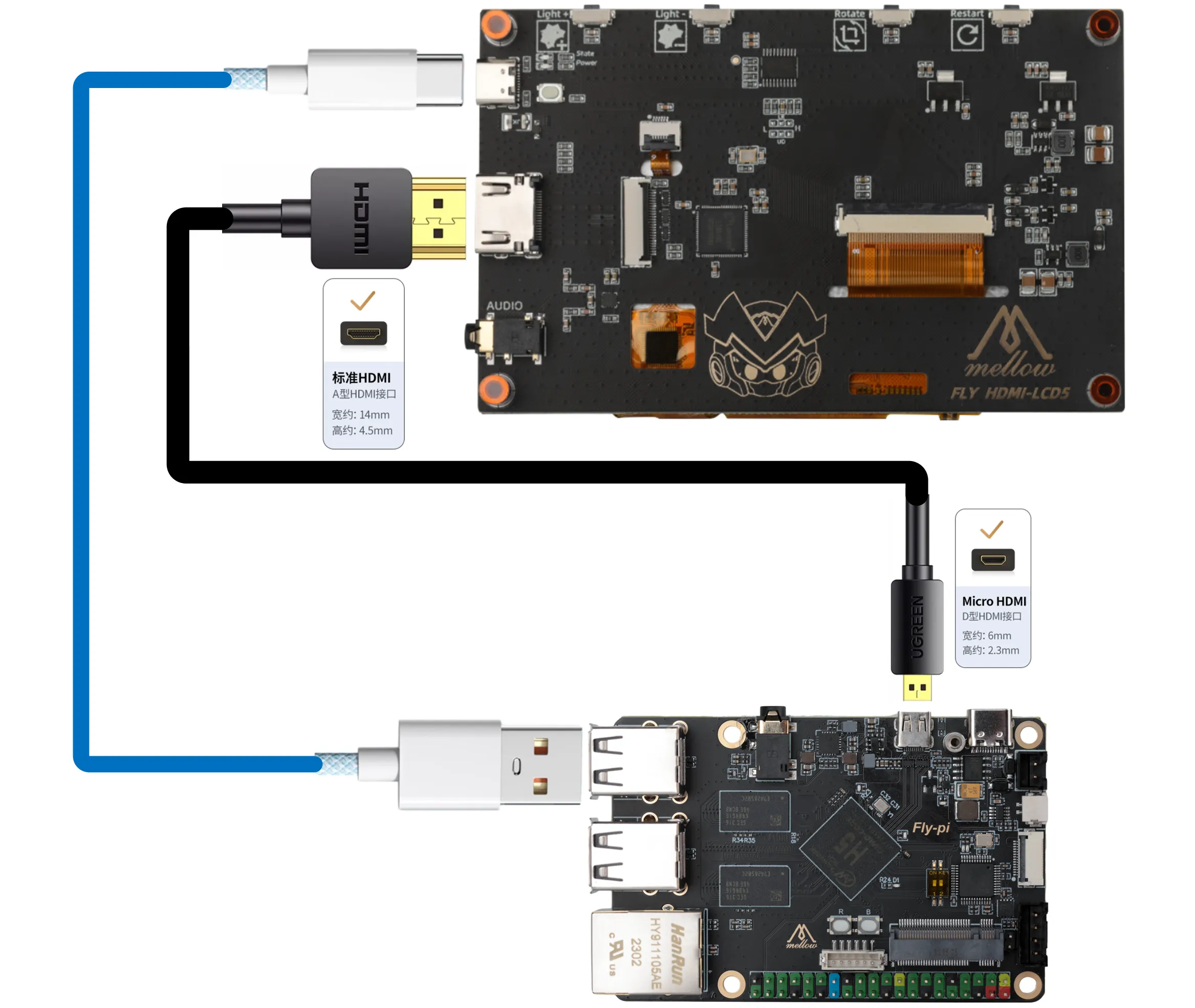

1. Подключение экрана FLY-HDMI-LCD5

Способ подключения один

Способ подключения два

---

Настройка экрана

Настройка экрана в системе FLYOS-FAST

Настройка экрана в системе FLYOS-FAST

1. Откройте браузер и введите IP-адрес устройства, например: http://192.168.6.110/

   В fluidd отключите галочку -> Скрыть скрытые файлы и папки.

   В mainsail установите галочку -> Показать скрытые файлы.

2. После этого вы увидите папку .flyos-config, откройте её и найдите файл sys-config.conf.

3. Откройте файл sys-config.conf, сделайте необходимые изменения и сохраните его.

заметка

• Для сенсорного экрана установите конфигурацию: fly-tft-v1, обратите внимание, что после знака = не должно быть пробелов!!, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi
• Для емкостного экрана установите конфигурацию: fly-tft-v2-c, обратите внимание, что после знака = не должно быть пробелов!!, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap
• Для настройки интерфейса klipper_screen установите значение: 1, обратите внимание, что после знака = не должно быть пробелов!!
• Обратите внимание: формат файла sys-config.conf должен быть ключ=значение, изменение формата недопустимо, иначе настройки не будут применяться!!

4. После сохранения изменений, перезагрузите систему для применения настроек.

Настройка экрана в системе FLYOS-Armbian

Настройка экрана в системе FLYOS-Armbian

к сведению

• Подключите верхний компьютер к Wi-Fi, получите IP-адрес верхнего компьютера, затем в браузере введите IP+:9999, чтобы получить доступ к FLY TOOLS и выполнить настройку экрана
• Например, если IP-адрес вашего верхнего компьютера — 192.168.6.110, в браузере введите 192.168.6.110:9999

1. Откройте FLY TOOLS, следуйте инструкциям на рисунках ниже, чтобы включить интерфейс Klipper Screen, выбрать модель экрана и нажмите правую нижнюю кнопку «Сохранить конфигурацию». После этого перезагрузите верхний компьютер, чтобы настройки вступили в силу!

заметка

• Для сенсорного экрана выберите: fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi
• Для емкостного экрана выберите: fly-tft-v2-c, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap

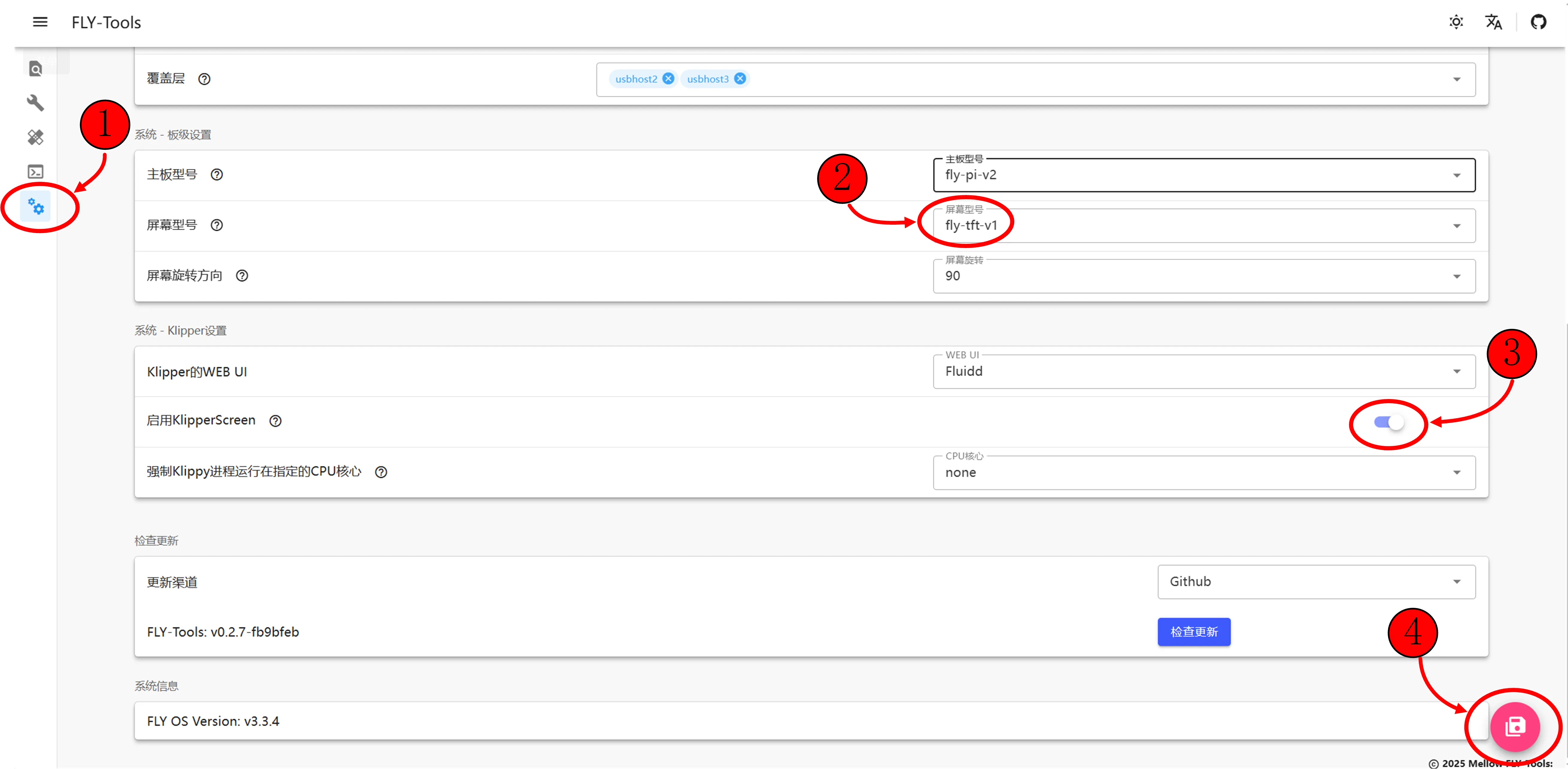

Для сенсорного экрана:

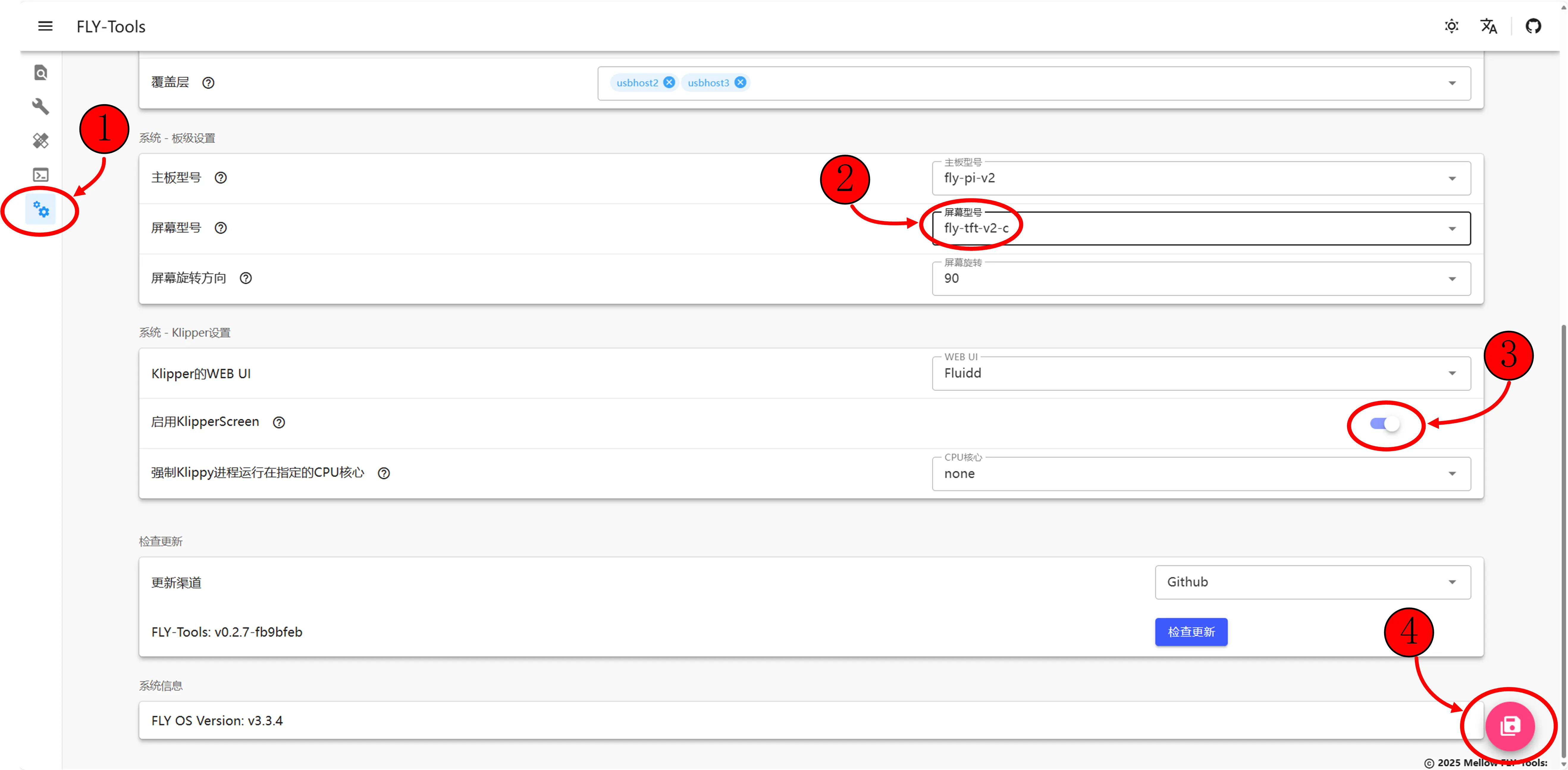

Для емкостного экрана:

2. После сохранения конфигурации перезагрузите верхний компьютер, чтобы изменения вступили в силу!

---

2. Также можно настроить через SSH командами в командной строке (не рекомендуется!)

   • Для сенсорного экрана используйте следующую команду, чтобы настроить как fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен в положение Resi

   sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt

   • Для емкостного экрана используйте следующую команду, чтобы настроить как fly-tft-v2-r, убедитесь, что переключатель на задней стороне экрана установлен в положение Cap

   sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

   • Используйте следующую команду для проверки успешности настройки

   sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

   • Для изменения сенсорного экрана на емкостный используйте следующую команду

   sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

   • Для изменения емкостного экрана на сенсорный используйте следующую команду

   sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
