Branchement et configuration de l'écran

Branchement de l'écran

Branchement de l'écran TFT résistif

Branchement de l'écran TFT résistif

prompt

• Le paquet de l'écran TFT contient deux rubans FPC, un de 14 broches (étroit) et l'autre de 16 broches (large)
• Le ruban pour l'écran résistif doit obligatoirement être le 14 broches (étroit) !!!

1. Raccordement de l'écran TFT résistif à FLY-Pi V2

Raccordement HDMI

Raccordement HDMI

1. Raccordement de l'écran FLY-HDMI-LCD5

Mode de raccordement un

Mode de raccordement deux

---

Configuration de l'écran

Système FLYOS-FAST - Configuration de l'écran TFT

Configuration de l'écran TFT dans le système FLYOS-FAST

1. Ouvrir le navigateur et accéder à l'adresse IP du périphérique, par exemple : http://192.168.6.110/

   Dans fluidd, annuler la sélection de filtrer les fichiers et dossiers cachés.

   Dans mainsail, cocher afficher les fichiers cachés.

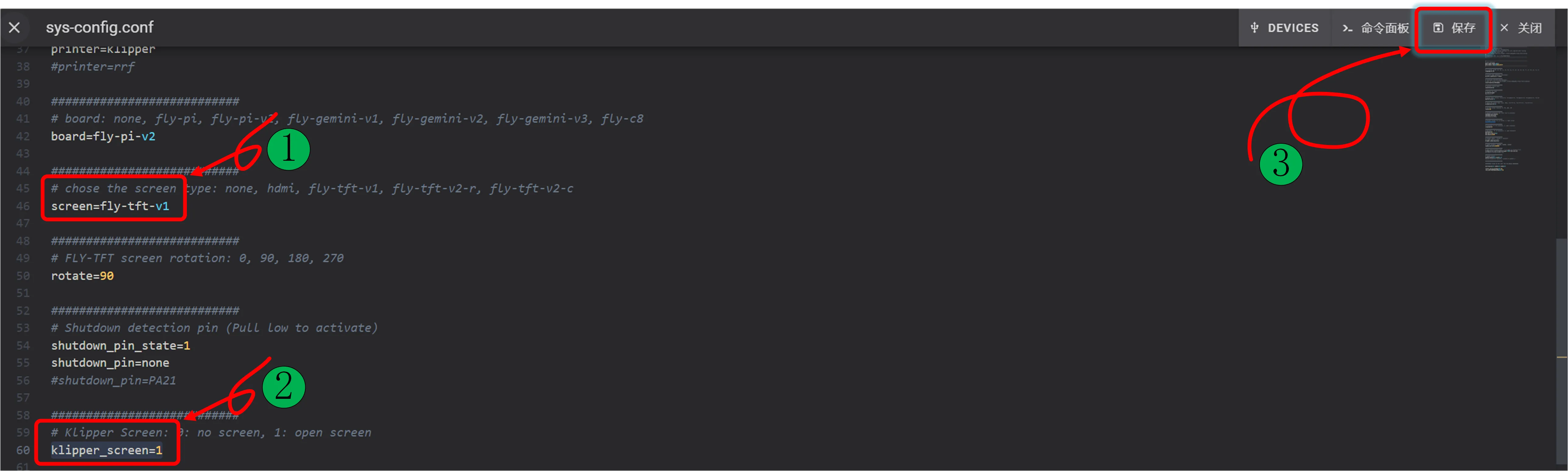

2. À ce moment-là, vous verrez le dossier .flyos-config, en entrant dans ce dossier se trouve le fichier sys-config.conf.

3. Ouvrir le fichier sys-config.conf, apporter les modifications nécessaires puis enregistrer et fermer.

note

• La configuration pour l'écran résistif est : fly-tft-v1, assurez-vous qu'il n'y ait pas d'espace après =, vérifiez que le dip-switch à l'arrière de l'écran est sur Resi
• La configuration pour l'écran capacitif est : fly-tft-v2-c, assurez-vous qu'il n'y ait pas d'espace après =, vérifiez que le dip-switch à l'arrière de l'écran est sur Cap
• La configuration pour klipper_screen est : 1, assurez-vous qu'il n'y ait pas d'espace après =
• Remarque : Le format des paramètres dans le fichier sys-config.conf est clé=valeur, ne modifiez pas ce format sous peine que la configuration ne soit pas prise en compte !!!

4. Après avoir effectué les modifications et sauvegardé, redémarrer le système pour que cela prenne effet.

Système FLYOS-Armbian - Configuration de l'écran TFT

Configuration de l'écran TFT dans le système FLYOS-Armbian

Information

• Connectez votre ordinateur de bureau au WiFi, obtenez l'IP de votre ordinateur de bureau, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'IP de votre ordinateur de bureau est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

1. Ouvrir FLY TOOLS, suivre les étapes illustrées ci-dessous, activer Klipper Screen, choisir le modèle d'écran, cliquer sur le bouton rose en bas à droite Enregistrer la configuration puis redémarrer l'ordinateur de bureau pour que cela prenne effet !

note

• Pour l'écran résistif, choisir : fly-tft-v1, vérifiez que le dip-switch à l'arrière de l'écran est sur Resi
• Pour l'écran capacitif, choisir : fly-tft-v2-c, vérifiez que le dip-switch à l'arrière de l'écran est sur Cap

Pour l'écran résistif :

Pour l'écran capacitif :

2. Après avoir enregistré la configuration, redémarrer l'ordinateur de bureau pour que cela prenne effet !

---

2. Vous pouvez également configurer via SSH en utilisant la ligne de commande (cette méthode n'est pas recommandée !)

   • Pour l'écran résistif, utilisez la commande suivante pour configurer en fly-tft-v1, vérifiez que le dip-switch à l'arrière de l'écran est sur Resi

   sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt

   • Pour l'écran capacitif, utilisez la commande suivante pour configurer en fly-tft-v2-r, vérifiez que le dip-switch à l'arrière de l'écran est sur Cap

   sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt

   • Utilisez la commande suivante pour vérifier si la modification a été effectuée avec succès

   sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'

   • Pour changer un écran résistif en écran capacitif, utilisez la commande suivante

   sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt

   • Pour changer un écran capacitif en écran résistif, utilisez la commande suivante

   sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt
