화면 연결 및 구성
화면 연결

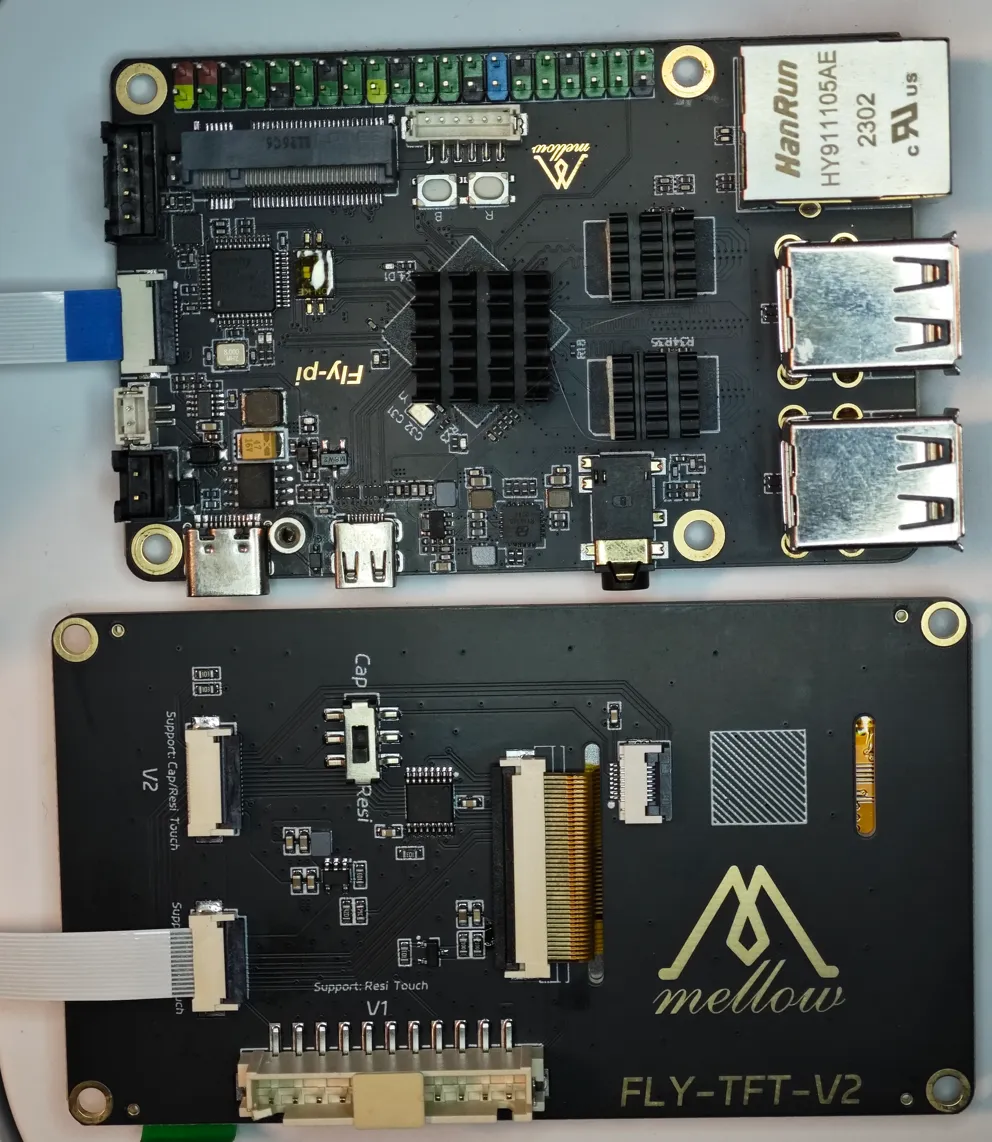

- TFT 저항성 화면 연결

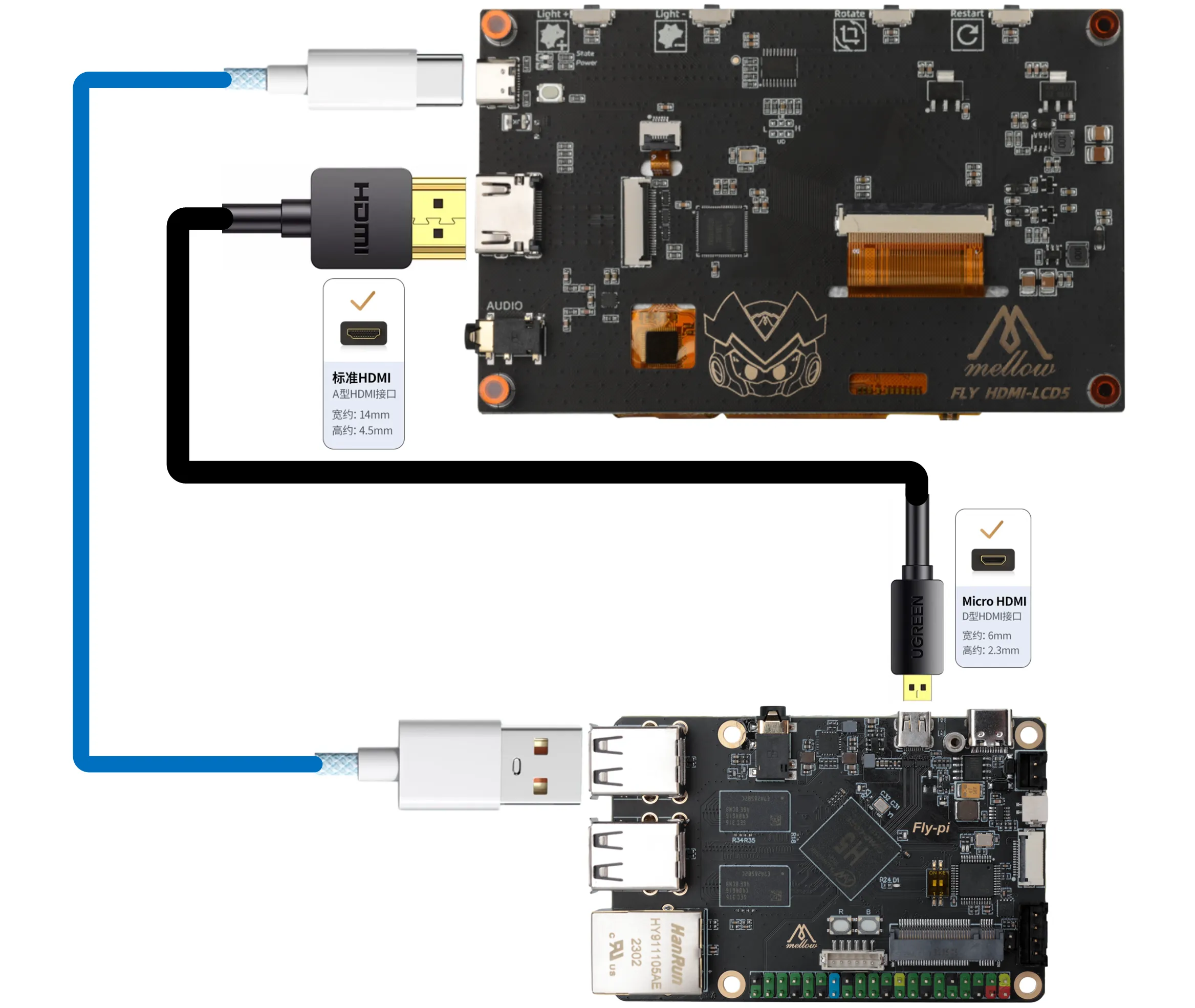

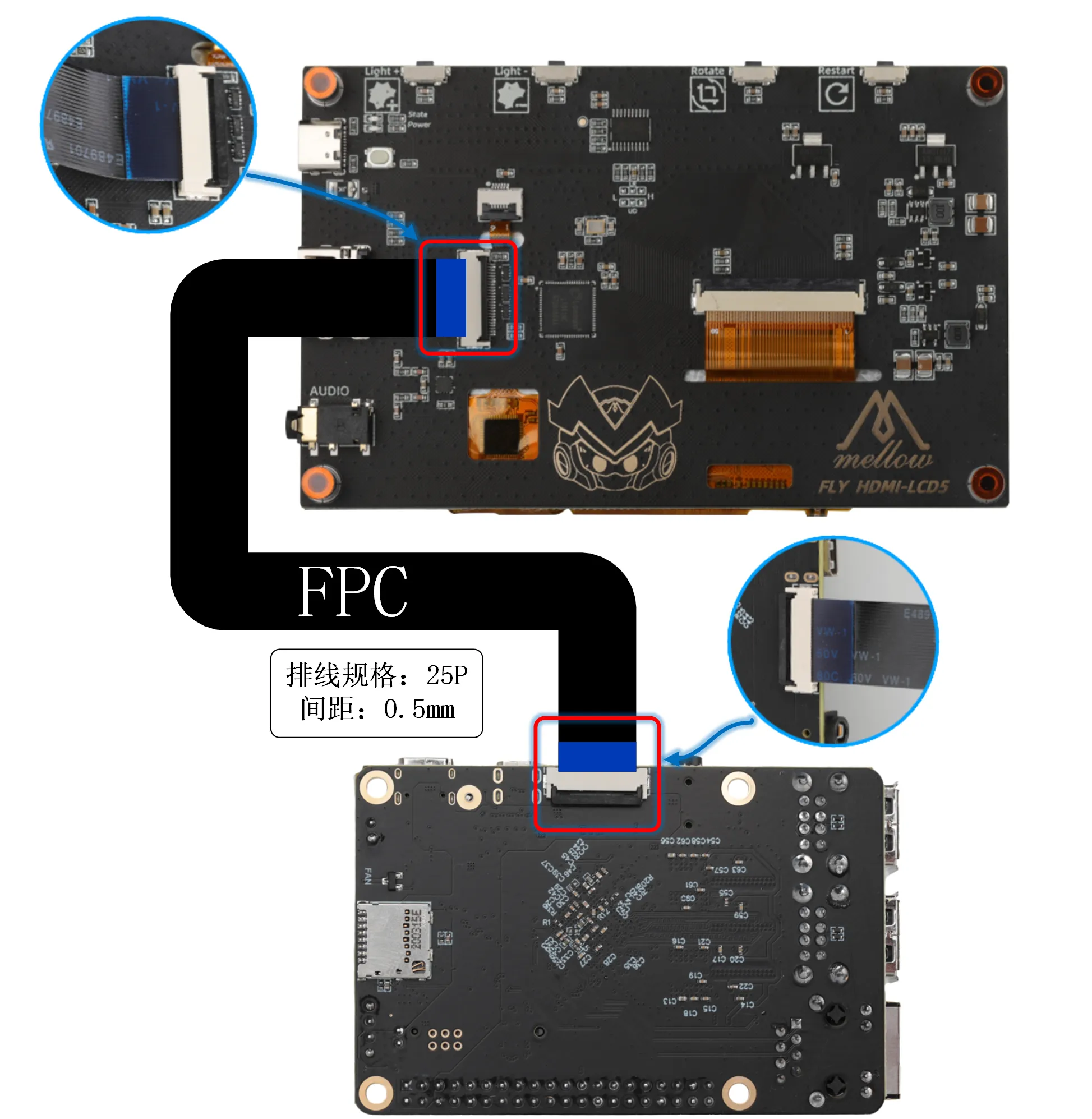

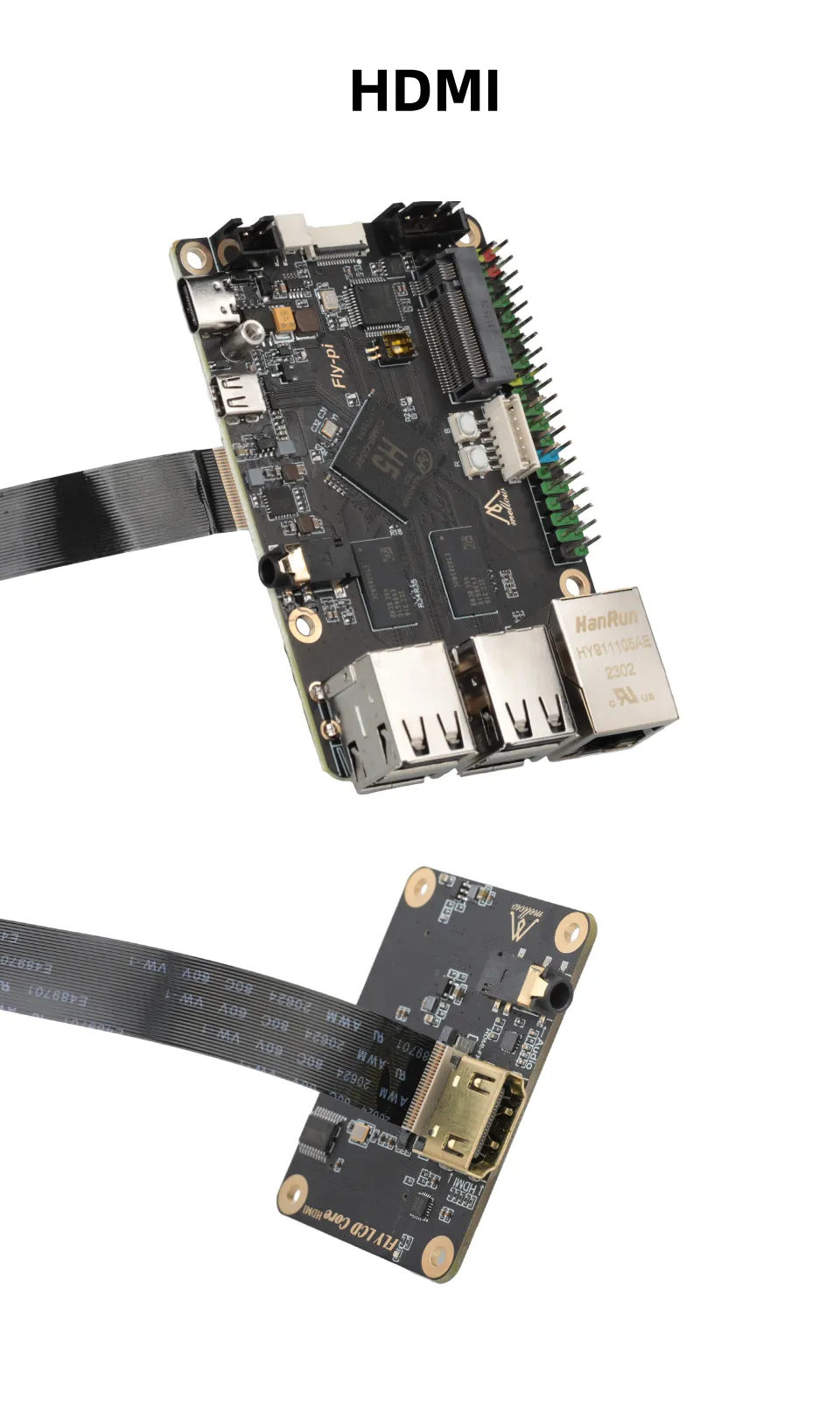

- HDMI 연결
화면 구성
- FLYOS-FAST 시스템 - TFT 화면 구성
- FLYOS-Armbian 시스템 - TFT 화면 구성
FLYOS-FAST 시스템 - TFT 화면 구성
-
브라우저에서 장치의 IP 주소로 접속합니다. 예를 들어:
http://192.168.6.110/fluidd를 아래 그림처럼 설정합니다:체크 해제->숨겨진 파일 및 폴더 필터링 비활성화.
mainsail를 아래 그림처럼 설정합니다:체크->숨겨진 파일 표시.
-
이때
.flyos-config폴더가 보일 것입니다. 이 폴더 안에는sys-config.conf파일이 있습니다.

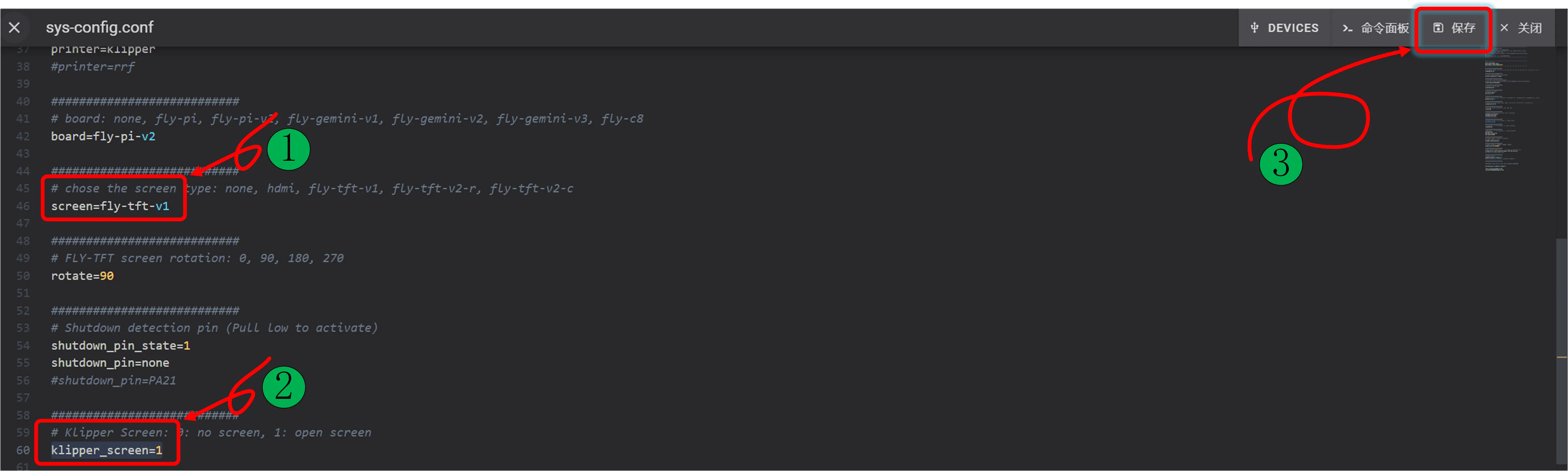

sys-config.conf파일을 열고 수정할 구성 항목을 변경한 후저장하고닫기하세요.
경고
- 저항성 화면은
fly-tft-v1으로 설정해야 합니다.=뒤에 공백이 있으면 안 됩니다!! 화면 뒷면의 다이얼을Resi로 설정했는지 확인하세요. - 전도성 화면은
fly-tft-v2-c으로 설정해야 합니다.=뒤에 공백이 있으면 안 됩니다!! 화면 뒷면의 다이얼을Cap로 설정했는지 확인하세요. klipper_screen은1으로 설정해야 합니다.=뒤에 공백이 있으면 안 됩니다!!- 주의:
sys-config.conf파일의 구성 항목 형식은key=value이며, 임의로 형식을 수정하지 마세요. 그렇지 않으면 구성이 적용되지 않습니다.
- 수정 및 저장 후,
시스템 재시작하면 적용됩니다.
FLYOS-Armbian 시스템 - TFT 화면 구성
정보
- 상위 컴퓨터에서 WiFi에 연결하고, 상위 컴퓨터의 IP를 얻은 후, 브라우저에서
IP+:9999를 입력하여 FLY TOOLS에 접근할 수 있으며, 이를 통해 화면 관련 구성이 가능합니다. - 예를 들어, 상위 컴퓨터의 IP 주소가
192.168.6.110인 경우, 브라우저에서192.168.6.110:9999를 입력해야 합니다.

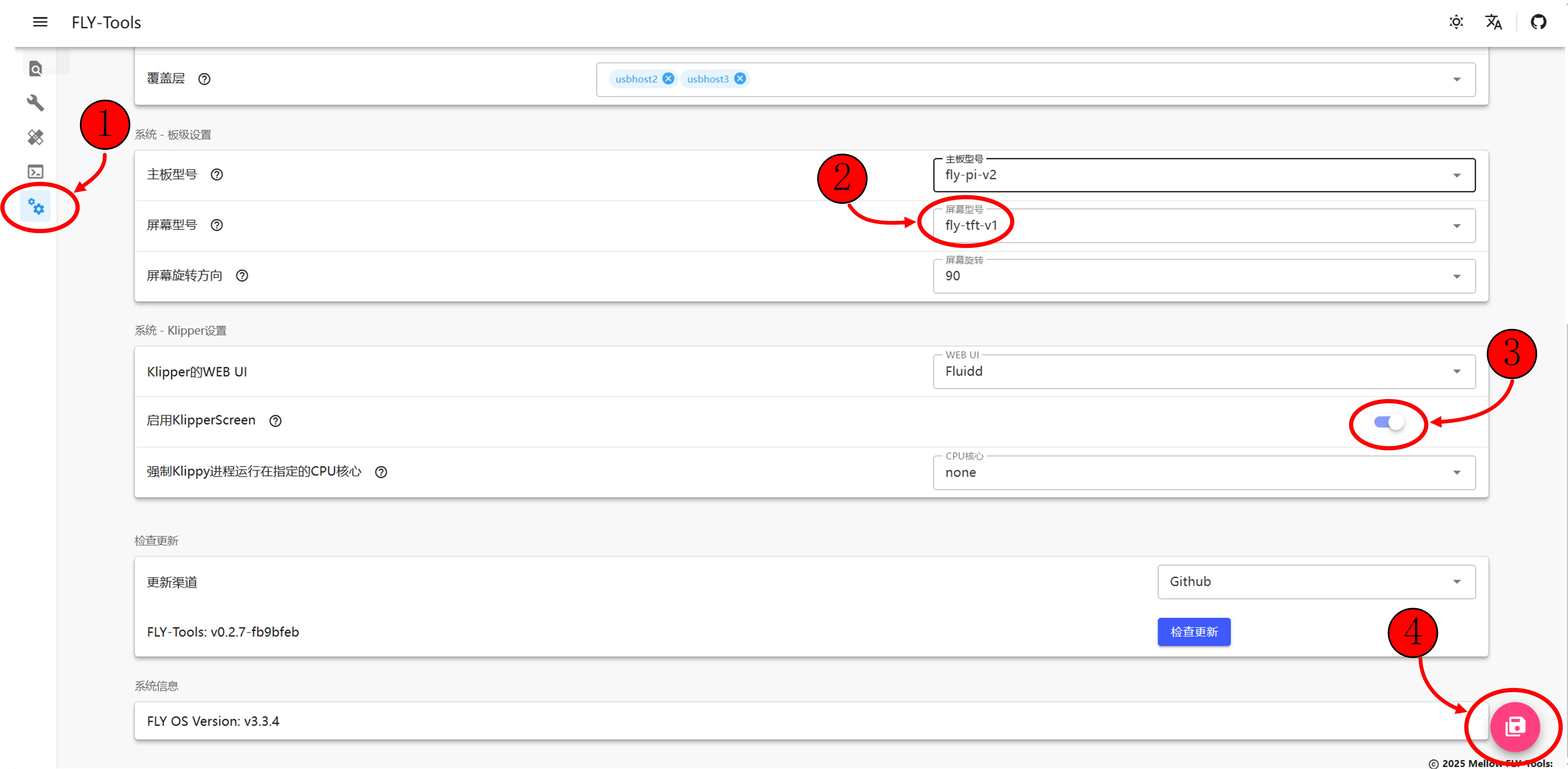

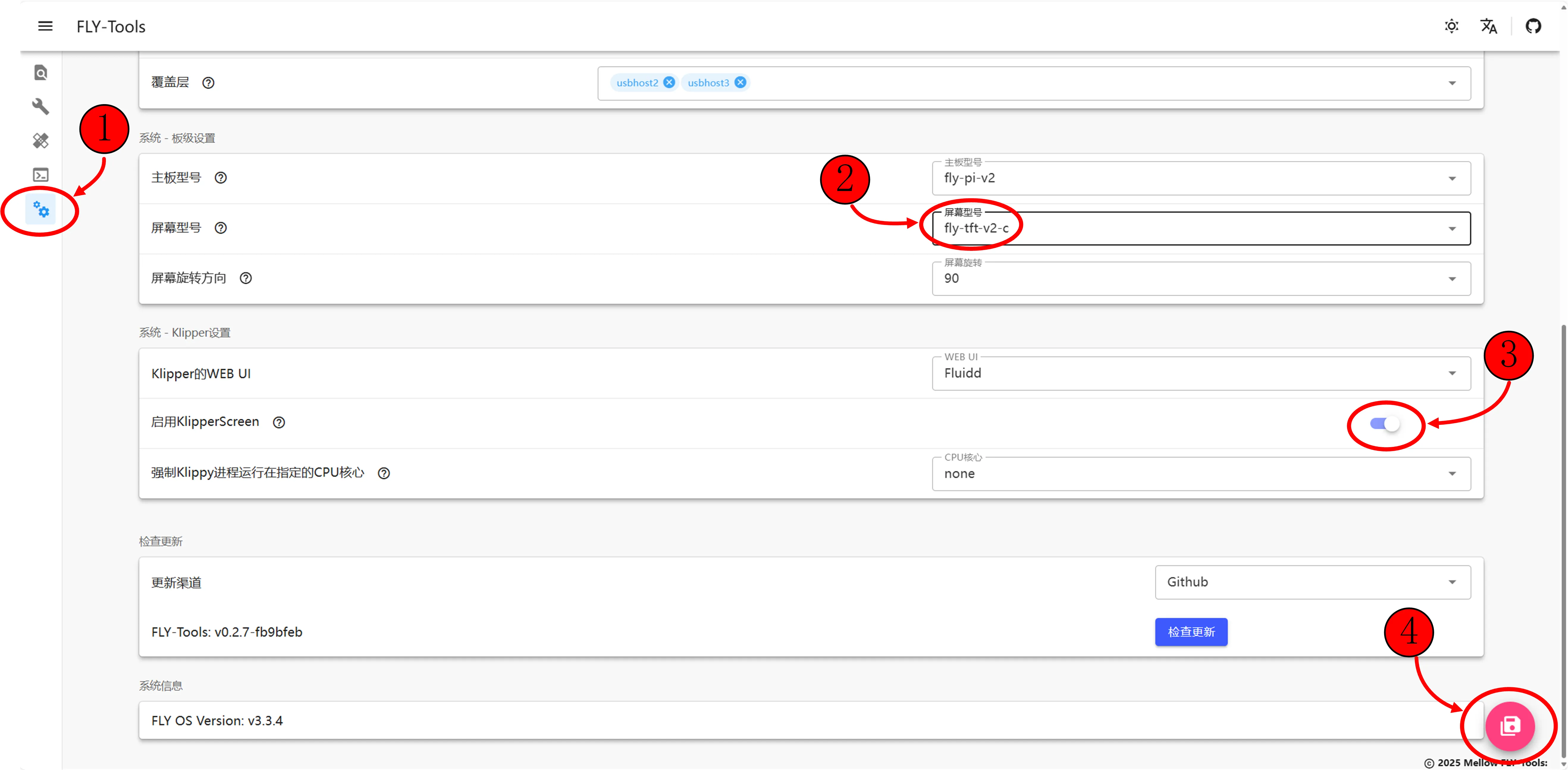

- FLY TOOLS를 열고 아래 그림과 같이 단계를 따라
Klipper Screen 활성화,화면 모델 선택을 하고 오른쪽 하단의 분홍색 버튼을 클릭하여설정 저장한 후, 재부팅 후 적용됩니다!
경고
- 저항성 화면 선택:
fly-tft-v1선택, 화면 뒷면의 다이얼을Resi로 설정했는지 확인하세요. - 전도성 화면 선택:
fly-tft-v2-c선택, 화면 뒷면의 다이얼을Cap로 설정했는지 확인하세요.
 |
 |
- 설정 저장 후, 상위 컴퓨터를 재부팅하면 적용됩니다!
-
또한 SSH를 통해 명령줄을 사용해 직접 구성할 수도 있습니다 (이 방법은 권장하지 않습니다!)
- 저항성 화면 구성은 아래 명령어를 사용하여
fly-tft-v1로 설정해야 합니다. 화면 뒷면의 다이얼을Resi로 설정했는지 확인하세요.
sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt- 전도성 화면 구성은 아래 명령어를 사용하여
fly-tft-v2-r로 설정해야 합니다. 화면 뒷면의 다이얼을Cap로 설정했는지 확인하세요.
sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt- 설정이 성공적으로 적용되었는지 확인하려면 아래 명령어를 사용하세요.
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'- 저항성 화면을 전도성 화면으로 변경하려면 아래 명령어를 사용하세요.
sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt- 전도성 화면을 저항성 화면으로 변경하려면 아래 명령어를 사용하세요.
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt - 저항성 화면 구성은 아래 명령어를 사용하여
