スクリーンの配線と設定
スクリーンの配線
- TFT抵抗膜スクリーンの配線
- HDMI配線
スクリーンの設定
- FLYOS-FASTシステム-TFTスクリーン設定
- FLYOS-Armbianシステム-TFTスクリーン設定
FLYOS-FASTシステム-TFTスクリーン設定
-
ブラウザでデバイスのIPアドレスにアクセスします。例：
http://192.168.6.110/fluiddでは下図のように:チェックを外す->隠しファイルとフォルダをフィルタリングする。
mainsailでは下図のように:チェックを入れる->隠しファイルを表示する。
-
この時点で
.flyos-configフォルダが見えます。このフォルダ内にはsys-config.confファイルがあります。

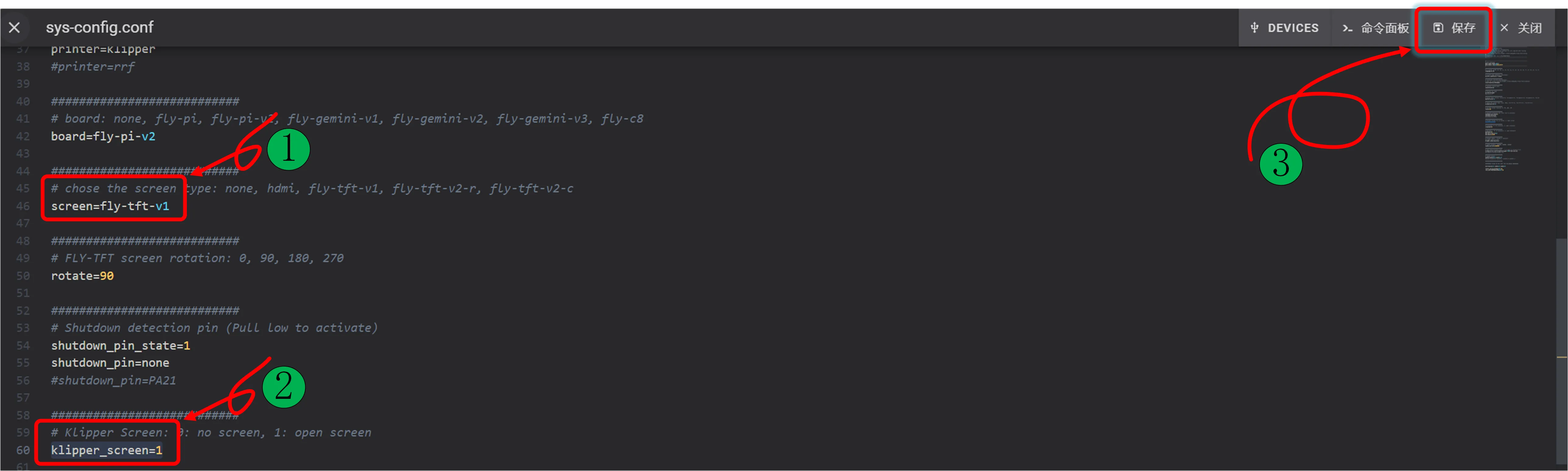

sys-config.confファイルを開き、必要な設定項目を変更後、保存->閉じるします。
手記
- 抵抗膜スクリーンの設定は：
fly-tft-v1です。=の後ろにスペースがあってはいけません！！！ スクリーン裏面のダイアルをResiに設定してください。 - 電容式スクリーンの設定は：
fly-tft-v2-cです。=の後ろにスペースがあってはいけません！！！ スクリーン裏面のダイアルをCapに設定してください。 klipper_screenの設定は：1です。=の後ろにスペースがあってはいけません！！！- 注意：
sys-config.confファイル内の設定項目の形式はkey=valueです。独自に形式を変更しないでください！！！ そうすると設定が有効になりません！！！
- 変更を保存した後、
システムを再起動すると有効になります。
FLYOS-Armbianシステム-TFTスクリーン設定
情報
- 上位機器でWi-Fiに接続し、上位機器のIPを取得後、ブラウザで
IP+:9999を入力することで、FLY TOOLSにアクセスし、スクリーンに関する設定を行えます。 - 例えば、上位機器のIPアドレスが
192.168.6.110の場合、ブラウザで192.168.6.110:9999を入力します。
- FLY TOOSを開き、下図の手順に従って、
Klipper Screenを有効にする、スクリーンモデルを選択する、右下のピンク色のボタン設定を保存をクリックして、上位機器を再起動すると有効になります！
手記
- 抵抗膜スクリーンを選択する場合：
fly-tft-v1、スクリーン裏面のダイアルをResiに設定してください。 - 電容式スクリーンを選択する場合：
fly-tft-v2-c、スクリーン裏面のダイアルをCapに設定してください。
 |
 |
- 設定を保存後、上位機器を再起動すると有効になります！
-
SSHでコマンドラインから直接設定することもできます。（この方法は推奨されません！）
- 抵抗膜スクリーンの設定には、下記コマンドを使用して
fly-tft-v1に設定し、スクリーン裏面のダイアルをResiに設定してください。
sudo sed '11s/screen=none/screen=fly-tft-v1/' -i /boot/FlyOS-Env.txt- 電容式スクリーンの設定には、下記コマンドを使用して
fly-tft-v2-rに設定し、スクリーン裏面のダイアルをCapに設定してください。
sudo sed '11s/screen=none/screen=fly-tft-v2-r/' -i /boot/FlyOS-Env.txt- 設定が正常に変更されたか確認するには、下記コマンドを使用してください。
sed -n '9,11p' /boot/FlyOS-Env.txt | grep -v '^#'- 抵抗膜スクリーンを電容式スクリーンに変更するには、下記コマンドを使用してください。
sudo sed -i '11{/^#/!s/screen=fly-tft-v1/screen=fly-tft-v2-r/}' /boot/FlyOS-Env.txt- 電容式スクリーンを抵抗膜スクリーンに変更するには、下記コマンドを使用してください。
sudo sed -i '11{/^#/!s/screen=fly-tft-v2-r/screen=fly-tft-v1/}' /boot/FlyOS-Env.txt - 抵抗膜スクリーンの設定には、下記コマンドを使用して
