Введение
1. Описание продукта

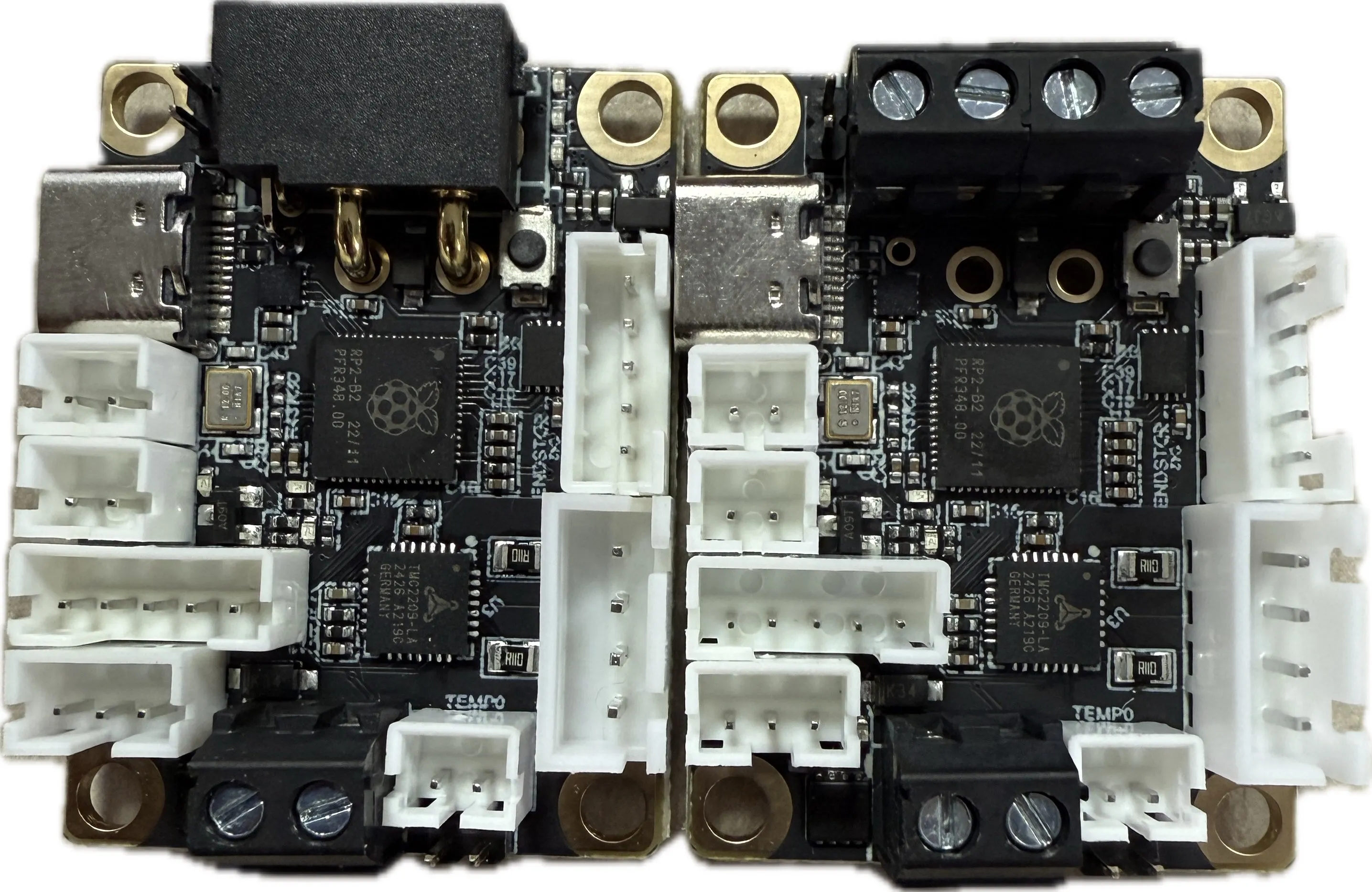

FLY TOOL-LITE-CAN - это инструментальная плата, разработанная компанией Guangzhou Mullen Electronic Technology Co., Ltd. для 3D-принтеров. Эта плата предоставляет разъемы xt30/kf и может заменить сложные соединения между основной платой и печатающей головкой четырьмя проводами, оптимизируя компоновку. TOOL-LITE-CAN подходит для шаговых двигателей 36/42, интегрирует CANBus-трансивер, порт TypeC, драйвер TMC2209, акселерометр LIS2DW, два управляемых вентилятора и другие функции. Эта плата совместима с прошивкой Klipper.
4. Классификация продукта
| TOOL-LITE | TOOL-LITE-232 | TOOL-LITE-CAN |
|---|---|---|
| Klipper CANBus | ❌ | ✅ |
| Klipper RS232 | ✅ | ❌ |
| RRF CANBus | ❌ | ❌ |
| LIS2DW | ✅ | ✅ |
| MAX31865 | ❌ | ❌ |
1.1 Особенности продукта
- Предусмотрена кнопка Boot, пользователь может войти в режим Boot через TypeC для обновления прошивки
- Поддерживает прошивку Klipper
- Поддерживает режим CANBus
- В режиме CANBus имеет более высокую скорость передачи данных и большую стабильность.
- Поддержка датчиков температуры: датчики NTC100K и PT1000.
- Поддерживает два управляемых вентилятора, максимальный ток выхода составляет 1А
- Встроенный акселерометр LIS2DW
- Предусмотрен разъем высокого напряжения для зонда, встроенный драйвер 2209, поддерживает различные датчики уровня, такие как BLtouch, klicky, Voron Tap, PL08n и т.д.
- Поддерживает входное напряжение 12-24 В, входной ток 15 А, увеличенный разъем нагревательной трубки, номинальный ток 10 А
1.2 Новые функции
- Добавлен кабель питания/сигнала длиной 1 метр, кабель использует конструкцию экранированного провода, что обеспечивает лучшую помехоустойчивость
1.3 Технические характеристики продукта
- МК: Raspberry Pi rp2040, двухъядерный процессор ARM Cortex-M0+@133МГц
- Используется разъем XT30 (2+2), поддерживающий ток 15А, пиковый ток 30А
- Прошивка: Klipper
- Входное напряжение: DC12V-24V
- Логическое напряжение: DC3.3V
- Встроенные датчики: LIS2DW
- Разъем нагревательной трубки: нагревательная трубка (HEAT0), 10A
- Расширение: разъем высокого напряжения для зонда, EndStop, PT100/PT1000, разъем CAN 2P XH2.54
- Разъем вентилятора: два контролируемых вентилятора постоянного тока
- Драйвер двигателя: встроенный TMC2209
- Датчик температуры: один датчик 100K NTC или PT1000 (TH0)
