소개
1. 제품 소개

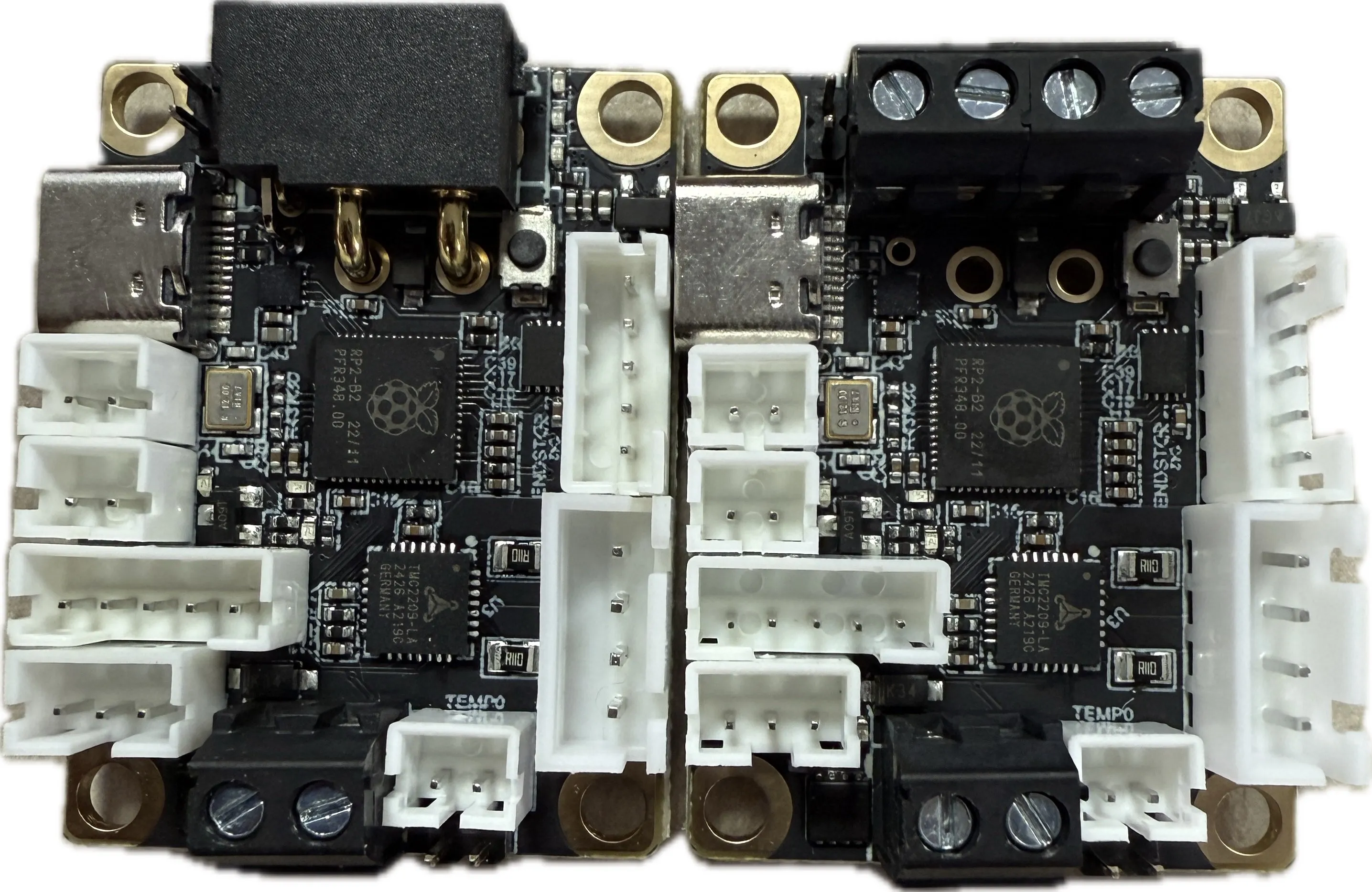

FLY TOOL-LITE-CAN은 광저우 메이룬 전자 기술 유한 회사가 3D 프린터를 위해 설계한 도구 보드입니다. 이 도구 보드는 xt30/kf 인터페이스를 제공하며, 원래 메인보드와 프린트 헤드 사이의 복잡한 배선을 네 개의 선으로 대체하여 레이아웃을 최적화합니다. TOOL-LITE-CAN은 36/42 스테퍼 모터에 적합하며, CANBus 트랜시버, TypeC 포트, TMC2209 드라이버, LIS2DW 가속도 센서, 두 개의 제어 가능한 팬 등의 다른 기능을 통합한 도구 보드입니다. 이 도구 보드는 Klipper 펌웨어와 호환됩니다.
4. 제품 분류
| TOOL-LITE | TOOL-LITE-232 | TOOL-LITE-CAN |
|---|---|---|
| Klipper CANBus | ❌ | ✅ |
| Klipper RS232 | ✅ | ❌ |
| RRF CANBus | ❌ | ❌ |
| LIS2DW | ✅ | ✅ |
| MAX31865 | ❌ | ❌ |
1.1 제품 특징
- 부트 버튼 예약, 사용자는 TypeC를 통해 부트 모드로 펌웨어 업데이트 가능
- Klipper 펌웨어 지원
- CANBus 모드 지원
- CANBus 모드에서는 더 높은 전송 속도 및 더 강한 안정성을 갖춘다.
- 온도 센서 지원: ntc100k 및 PT1000 온도 센서.
- 두 개의 제어 가능한 팬 지원, 최대 출력 전류는 1A
- 보드에 장착된 LIS2DW 가속도 센서
- 고전압 probe 인터페이스 예약, 보드에 장착된 2209 드라이버, 다양한 수평 센서 지원, 예를 들어 BLtouch, klicky, Voron Tap, PL08n 등
- 12-24V 전압, 15A 전류 입력 지원, 가열봉 단자 확대, 정격 전류 10A
1.2 추가 기능
- 추가된 1미터 전원/신호 연결선, 쌍선 구조로 간섭 저항성이 더 강함
1.3 제품 사양
- MCU: Raspberry Pi rp2040, Dual core ARM Cortex-M0+@133MHz
- 연결 인터페이스는 XT30(2+2) 커넥터를 사용하여 15A 전류를 지원하며 피크 30A
- 펌웨어: Klipper
- 입력 전압: DC12V-24V
- 로직 전압: DC3.3V
- 보드 센서: LIS2DW
- 가열봉 인터페이스: 가열봉 (HEAT0), 10A
- 확장 인터페이스: 고전압 probe 인터페이스, EndStop, PT100/PT1000, XH2.54-2P CAN 확장 포트
- 팬 인터페이스: 두 개의 DC 제어 팬
- 모터 드라이버: 보드에 장착된 TMC2209
- 온도 센서: 하나의 100K NTC 또는 PT1000 (TH0)
