Меры предосторожности для материнской платы

Индикатор питания

Loading...

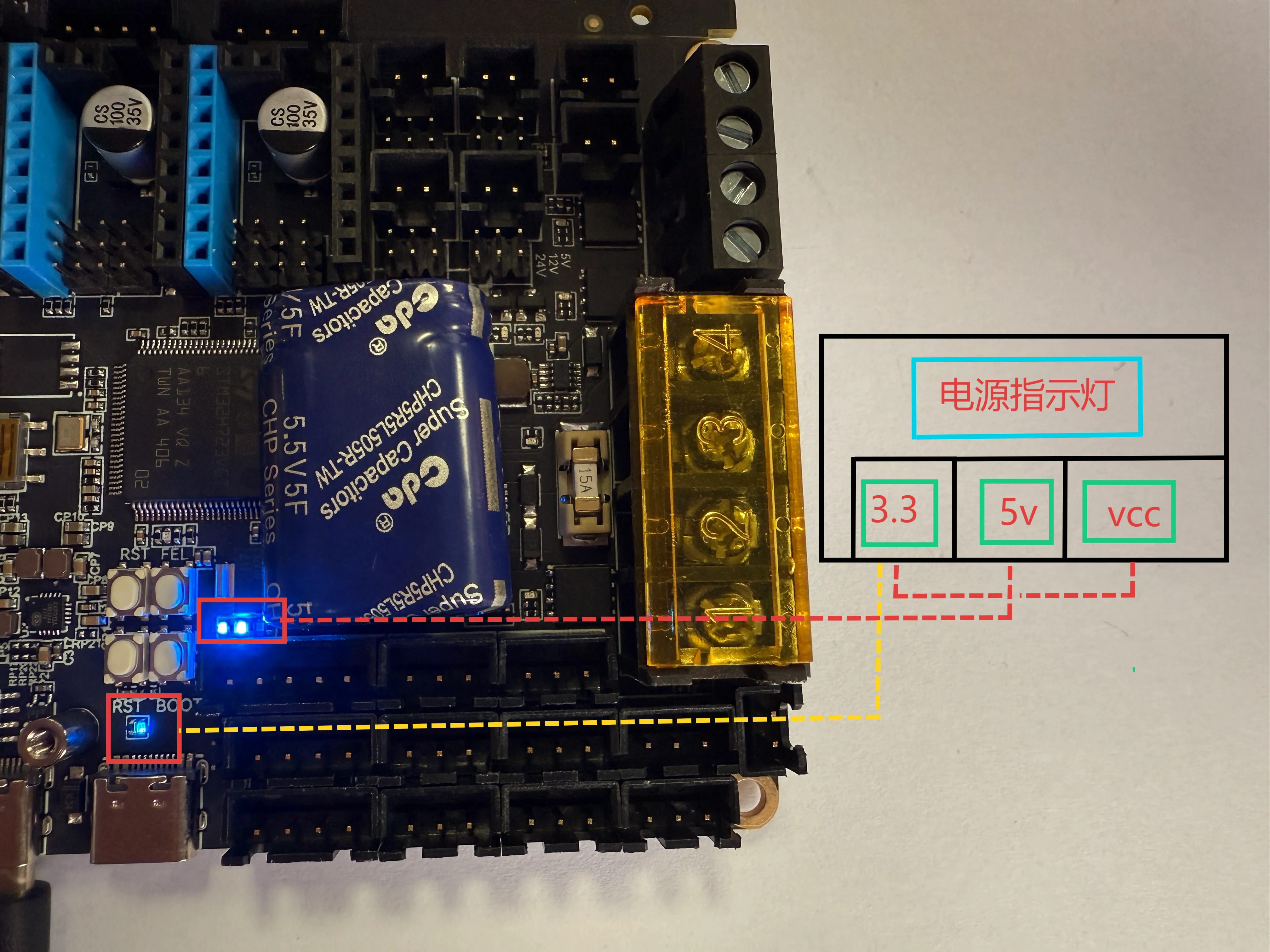

• При питании только через TYPE-C без подключения других источников питания материнской платы должны гореть как минимум два индикатора: 3.3V и 5V
• После подключения питания материнской платы должны гореть индикаторы 3.3V, 5V и VCC

Поиск и устранение неисправностей

Примечание

• Без подключения внешних устройств (драйверов, концевых выключателей, 12864 и т.д.)
• При питании только через TYPE-C должен постоянно гореть как минимум 3.3V

• Если после подключения питания материнской платы и драйвера индикатор 5V не горит, необходимо обратиться в службу поддержки для гарантийного обслуживания

Драйвер

• Материнская плата поддерживает внешние драйверы Инструкция по подключению и настройке

Концевой выключатель

• Обратите внимание на порядок подключения: для трехпроводного концевого выключателя важно соблюдать правильное подключение проводов 5V, GND и S. Ошибка может привести к повреждению материнской платы
• Для двухпроводного подключения достаточно соединить S и GND
• Для PL08 и других бесконтактных датчиков необходимо подключить внешний диод на сигнальном контакте для снижения напряжения до 3.3V и ниже
