메인보드 주의사항

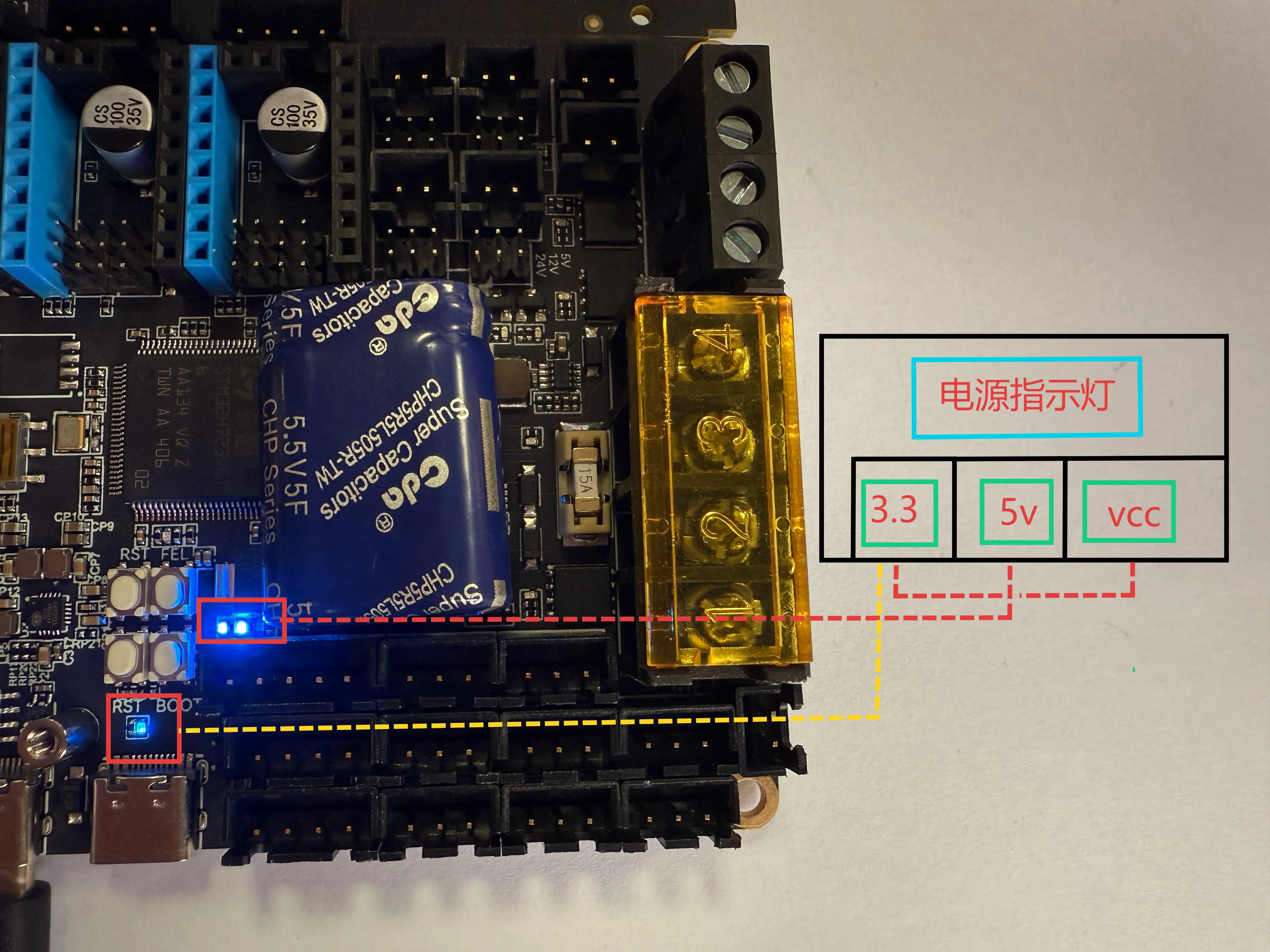

전원 표시등

Loading...

• TYPE-C로만 전원을 공급하고 다른 메인보드 전원을 연결하지 않을 때는 최소한 두 개의 표시등(3.3V와 5V)이 켜져야 합니다.
• 메인보드 전원을 연결한 후에는 메인보드 전원 표시등이 3.3V, 5V, VCC에 켜져야 합니다.

문제 해결

주의사항

• 외부 장치(드라이버, 리미트 스위치, 12864 등)가 연결되지 않은 상태에서
• TYPE-C로만 전원을 공급할 때는 최소한 3.3V 표시등이 항상 켜져 있어야 합니다.

• 메인보드 전원과 드라이버 전원을 연결한 후 5V 표시등이 켜지지 않으면 고객센터로 문의하세요.

드라이버

• 메인보드는 외장 드라이버를 지원합니다. 배선 및 설정 가이드

리미트 스위치 포트

• 배선 순서에 주의하세요. 3선식 리미트 스위치는 5V, GND, S 핀을 올바르게 연결해야 하며, 잘못 연결하면 메인보드가 손상될 수 있습니다.
• 2선식의 경우 S와 GND만 연결하면 됩니다.
• PL08 및 기타 근접 스위치는 신호 포트에 다이오드를 추가로 연결하여 전압을 3.3V 이하로 낮춰야 합니다.
