Compilation du firmware

Commencer la compilation

• Il faut utiliser un ordinateur hôte ayant installé le service klipper Se connecter en SSH via le réseau
• Et connecter l'appareil à l'ordinateur hôte
• Remarque : veuillez utiliser un ordinateur hôte normal, comme Raspberry Pi FLY, etc. Si c'est un ordinateur hôte modifié (comme une baguette WiFi, Xiaomi Mi, etc.), cet ordinateur hôte présente trop de problèmes et ne pourra pas être soutenu.

Remarques sur le système FlyOS-Armbian et les systèmes normaux

note

• Remarques sur le système FlyOS-Armbian et les systèmes normaux
  • Les systèmes d'ordinateurs hôtes normaux tels que Raspberry Pi, FLY, etc., appartiennent à cette catégorie
  • Ces ordinateurs hôtes ne doivent pas utiliser l'utilisateur ROOT pour effectuer tout type d'opération
  • Veuillez utiliser un utilisateur normal
  • Méthode de changement d'utilisateur : pour le système FlyOS-Armbian, utilisez la commande su fly pour basculer vers l'utilisateur normal
  • Pour les autres systèmes, utilisez la commande su <votre nom d'utilisateur de l'ordinateur hôte> pour basculer vers l'utilisateur normal

  su <votre nom d'utilisateur de l'ordinateur hôte>

Remarques sur le système FlyOS-FAST

note

• Remarques sur le système FlyOS-FAST
  • Le nom d'utilisateur par défaut du système FAST est root, le mot de passe est mellow
  • La compilation des microprogrammes ne peut être effectuée qu'avec l'utilisateur root
  • De plus, le système FAST n'a qu'un seul utilisateur ROOT, vous n'avez pas besoin de changer d'utilisateur !!!

prompt

• Assurez-vous que l'hôte peut se connecter normalement à Internet
• Avant de compiler le firmware, vous devez utiliser SSH pour vous connecter à distance via le réseau à l'hôte
• Veuillez ne pas utiliser d'outil de terminal série pour vous connecter à l'hôte

Instructions d'utilisation pour la compilation et la configuration du firmware Klipper

prompt

Assurez-vous que le mode de saisie du clavier est en mode demi-largeur, c'est-à-dire en mode anglais

1. La touche ↑ (haut) et la touche ↓ (bas) du clavier sont utilisées pour déplacer le curseur verticalement afin de sélectionner les éléments du menu
2. La touche Entrée ou la touche Espace est utilisée pour cocher une option de menu ou entrer dans un sous-menu
3. La touche Échap est utilisée pour revenir au menu précédent
4. La touche Q permet de quitter la page de configuration du firmware Klipper
5. La touche Y, lorsqu'on quitte la page de configuration du firmware Klipper et qu'une invite apparaît, appuyez sur Y pour enregistrer le fichier de configuration

note

Si le nombre d'options de la page de configuration est limité, activez d'abord [ ] Activer les options de configuration de niveau inférieur supplémentaires pour afficher certaines options masquées

Voici comment compiler le firmware :

• Connectez-vous à SSH puis entrez la commande suivante et appuyez sur Entrée :

  cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

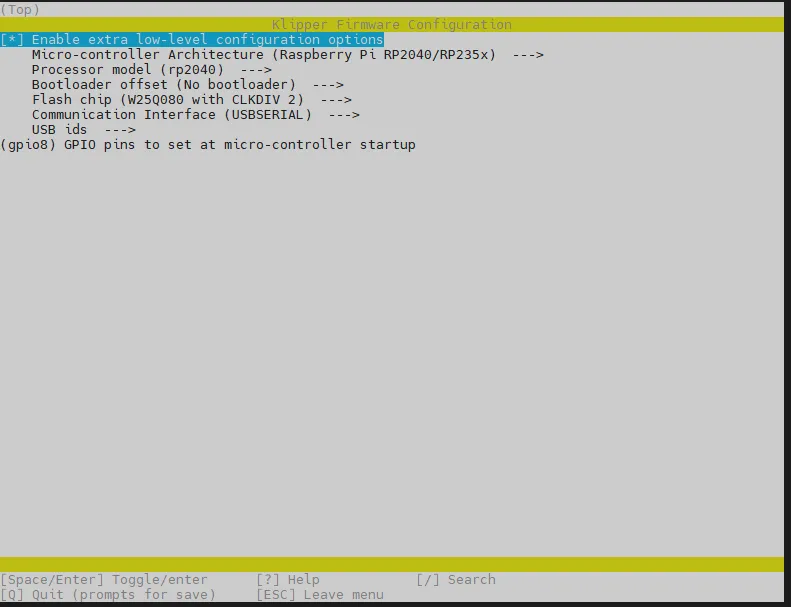

• Où rm -rf ~/klipper/.config && rm -rf ~/klipper/out supprime les données de compilation et le firmware précédents, tandis que make menuconfig compile le firmware, ce qui devrait afficher l'interface ci-dessous :



• Sélectionnez Activer les options de configuration de bas niveau supplémentaires puis appuyez sur Entrée



• Allez dans le menu Micro-controleur Architecture puis sélectionnez Raspberry Pi RP2040/RP235x et appuyez sur Entrée



• Sélectionnez Offset du bootloader, choisissez : Pas de bootloader



• Pour Interface de communication, choisissez : USBSERIAL



• Sélectionnez les broches GPIO à définir lors du démarrage du microcontrôleur, entrée : gpio8

• Appuyez sur la touche Q, Enregistrer la configuration apparaît, puis appuyez sur Y

• Vous devriez maintenant avoir enregistré la configuration et être retourné à l'interface de ligne de commande
• Entrez la commande ci-dessous pour commencer la compilation, cela prendra un certain temps

make -j4

• Si la sortie finale est la suivante, la compilation a réussi

  Linking out/klipper.elf
  Creating uf2 file out/klipper.uf2

Entrer en mode de programmation

prompt

La zone encerclée est le bouton BOOT

• Pour entrer en mode de programmation, il faut débrancher complètement l'alimentation de la carte mère, maintenir le bouton BOOT, puis connecter un câble de données à la carte mère et à l'ordinateur hôte


Vérifier si l'on est entré en mode de programmation

• Assurez-vous que la station de travail peut se connecter à Internet et que le câble de connexion du périphérique inférieur au supérieur a la fonction de transmission de données.

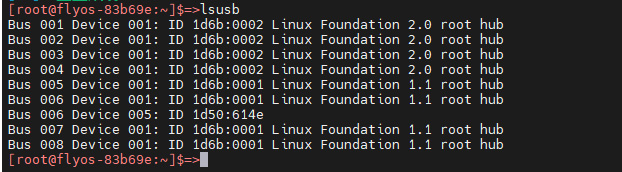

• Connectez-vous via SSH à la station de travail, puis tapez lsusb et appuyez sur Entrée. Si l'information entourée dans l'image ci-dessous est affichée, vous pouvez passer à l'étape suivante.
  • Si aucun retour n'est fourni, c'est un problème avec le système de la station de travail, nous ne pouvons rien faire de plus, vous devrez remplacer le système ou la station de travail par une autre qui fonctionne correctement.
  • Si la commande lsusb n'est pas trouvée, vous pouvez exécuter la commande suivante pour l'installer :

    sudo apt-get install usbutils


• 2e8a:0003 fait partie des appareils que vous utiliserez cette fois-ci. Le suffixe Raspberry Pi RP2 Boot a une certaine valeur de référence, mais ne doit pas être utilisé comme critère de détermination.
  • Certaines stations de travail peuvent ne pas afficher complètement ou ne pas afficher du tout en raison de problèmes de système.
  • Si la commande lsusb affiche l'appareil, mais que 2e8a:0003 n'est pas présent, essayez de changer de câble de connexion et reliez la carte mère à d'autres ports USB de la station de travail.

Remarques

Vous ne pouvez passer à l'étape suivante que si 2e8a:0003 est présent.

Programmation du firmware

• Veuillez noter que le panneau d'outils est actuellement en mode de gravure du firmware et ne peut graver que des firmwares avec l'extension uf2.

• À l'aide de la commande ci-dessous, gravez le firmware au panneau d'outils.

  cd && cd ~/klipper/
  make flash FLASH_DEVICE=2e8a:0003

  prompt

  Si c'est la première fois que vous gravez après avoir configuré le système à partir de l'ordinateur principal, vous pourriez voir un message similaire à celui entouré en rouge dans l'image ci-dessous - une partie des messages sera en rouge, ce qui est normal et n'est pas une erreur.



Vérifier si le firmware démarre

• Si le firmware démarre correctement, la LED s'allumera
