Précautions concernant la carte mère

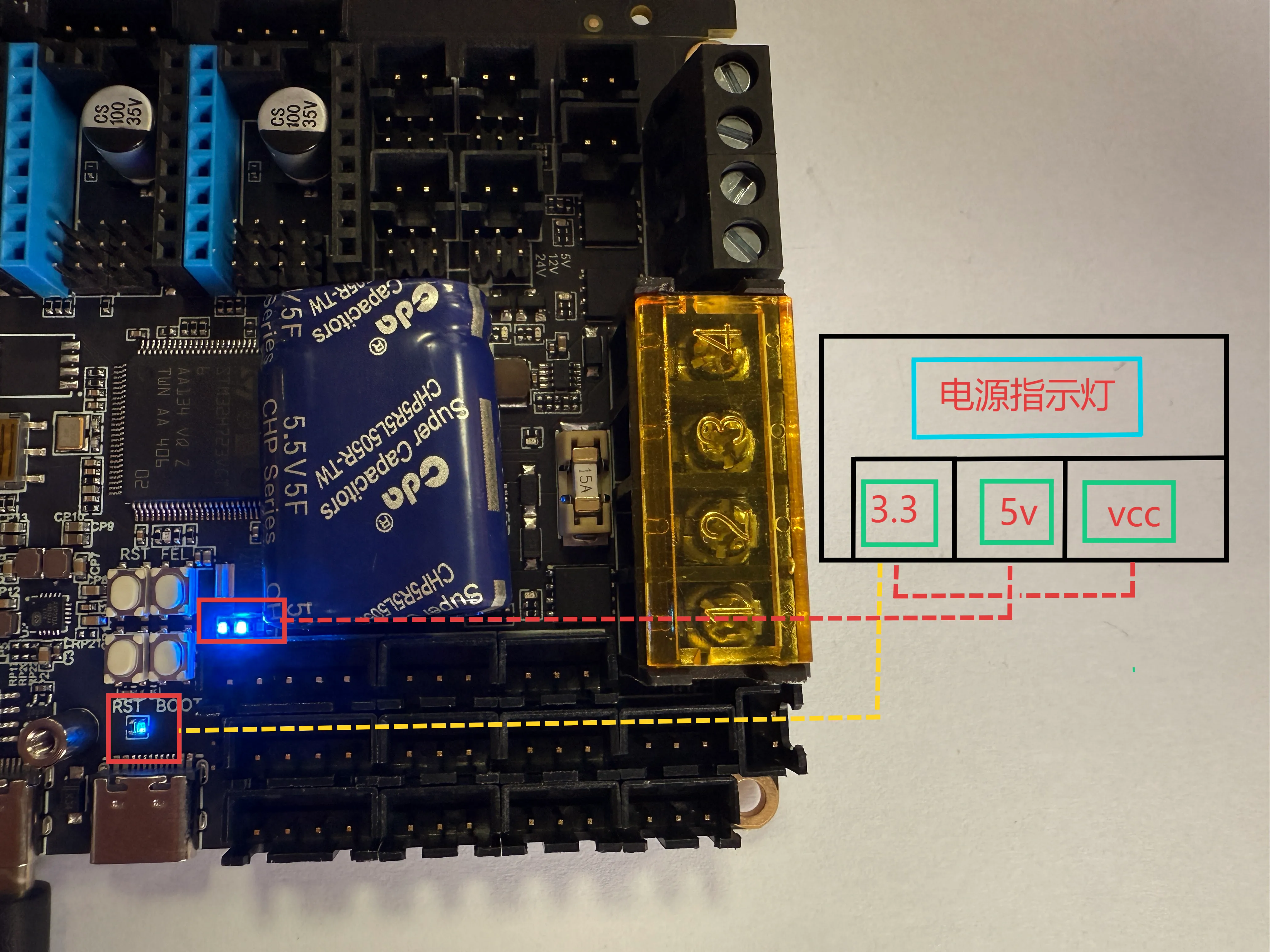

Voyant d'alimentation

Loading...

• Si l'alimentation est fournie uniquement via TYPE-C sans autre alimentation connectée à la carte mère, au moins deux voyants 3.3V et 5V doivent être allumés.
• Après avoir connecté l'alimentation de la carte mère, les voyants 3.3V, 5V et VCC doivent être allumés.

Dépannage

À savoir

• En l'absence de tout périphérique externe (drivers, capteurs de fin de course, 12864, etc.)
• Si l'alimentation est fournie uniquement via TYPE-C, au moins le voyant 3.3V doit être allumé

• Si après avoir connecté l'alimentation de la carte mère et celle des drivers, le voyant 5V ne s'allume pas, veuillez contacter le service après-vente.

Drivers

• La carte mère prend en charge les drivers externes Tutoriel de câblage et de configuration

Ports de fin de course

• Veuillez faire attention à l'ordre de câblage. Pour les capteurs de fin de course à trois fils, assurez-vous de ne pas inverser les fils 5V, GND et S, car cela pourrait endommager la carte mère.
• Pour les capteurs à deux fils, connectez directement S et GND.
• Pour le PL08 et autres capteurs de proximité, il est nécessaire de connecter une diode externe sur la ligne de signal pour abaisser la tension en dessous de 3.3V.
