Подключение и настройка дисплея

Подключение дисплея

подсказывать

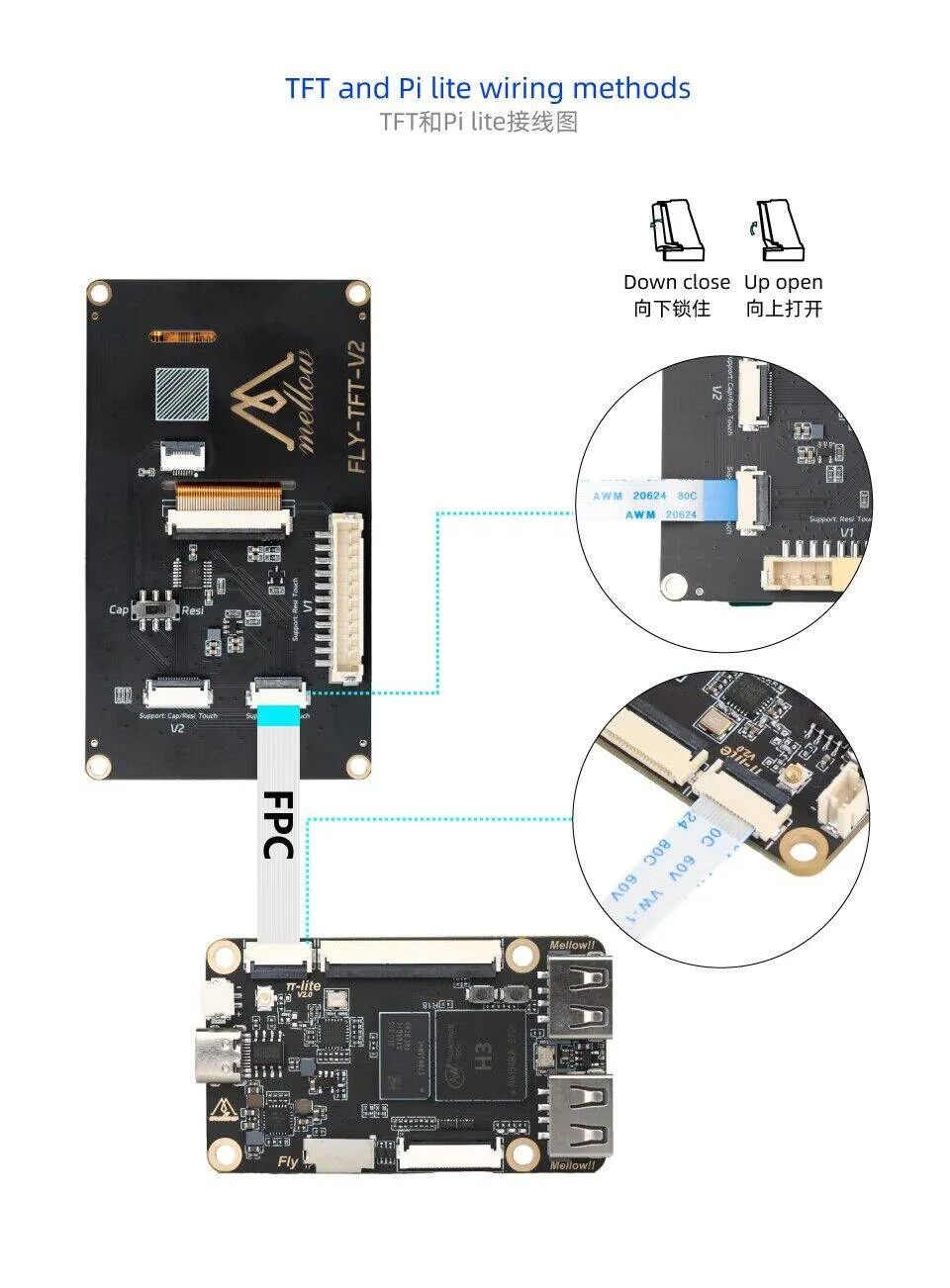

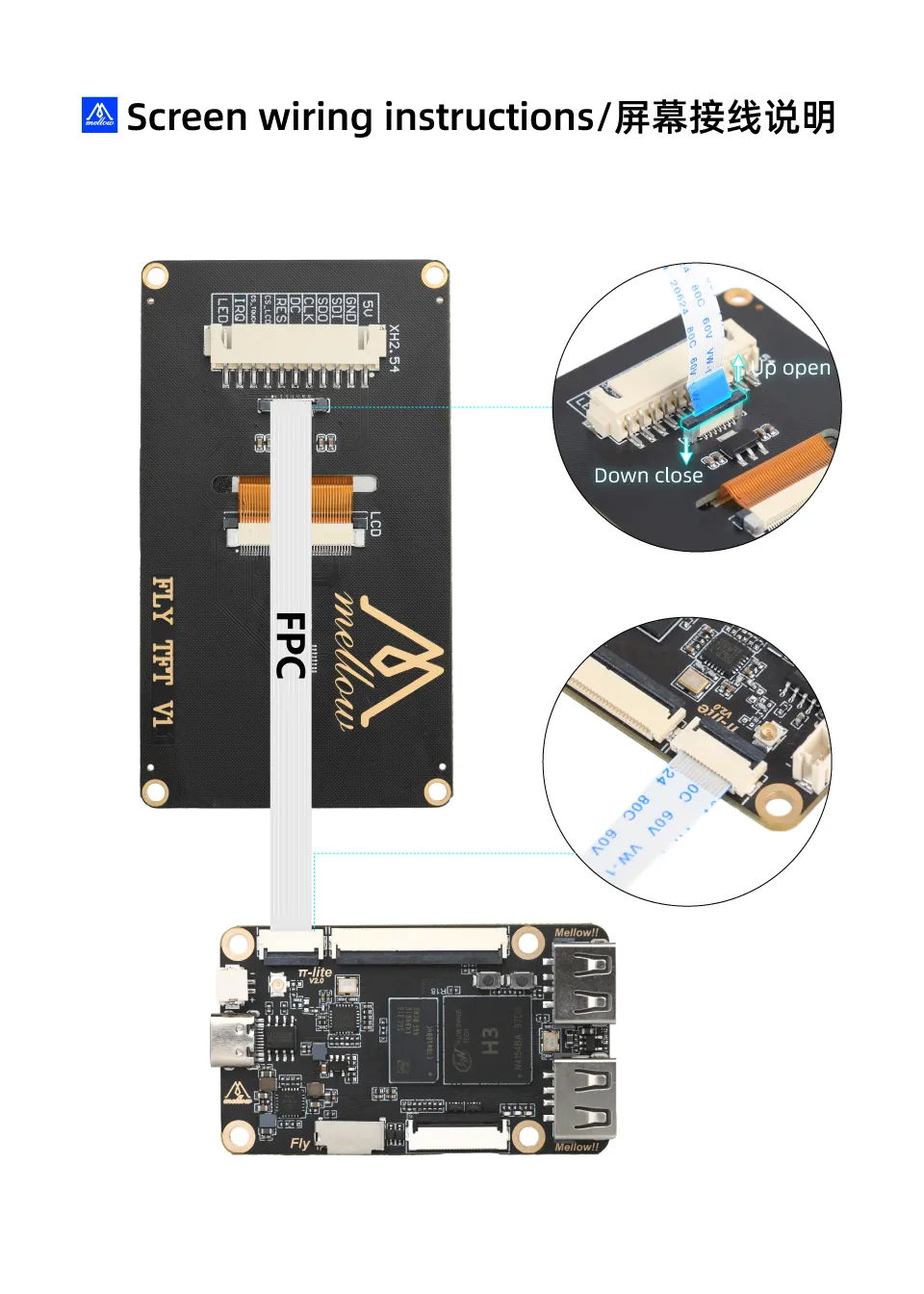

В упаковке TFT-экрана поставляются две ленточные печатные платы, одна из которых является 14P (узкая), а другая - 16P (широкая)
lite2 обязательно используйте 14P (узкую)!!

Откройте адрес IP устройства в браузере, например: http://192.168.6.110/

fluidd как показано на рисунке: снять отметку -> фильтровать скрытые файлы и папки.

mainsail как показано на рисунке: поставить отметку -> отображать скрытые файлы.

Теперь вы увидите папку .flyos-config, войдите в нее, там будет файл sys-config.conf.

Откройте файл sys-config.conf, измените нужные параметры, затем сохраните -> закройте.

заметка

Настройка для экрана HDMI: hdmi, обратите внимание, что после = не должно быть пробела!!
Настройка для резистивного экрана: fly-tft-v1, обратите внимание, что после = не должно быть пробела!!, убедитесь, что переключатель на задней стороне экрана установлен на Resi
Настройка для klipper_screen: 1, обратите внимание, что после = не должно быть пробела!!
Обратите внимание: формат параметров в файле sys-config.conf - key=value, запрещено самостоятельно изменять формат!! Иначе настройки не вступят в силу!!

После сохранения изменений, перезагрузите систему, чтобы изменения вступили в силу.

к сведению

Подключите верхний компьютер к Wi-Fi и получите IP-адрес верхнего компьютера, затем введите IP+:9999 в браузере, чтобы получить доступ к FLY TOOLS и настроить дисплей.
Например, если IP-адрес вашего верхнего компьютера 192.168.6.110, то в браузере введите 192.168.6.110:9999.

Откройте FLY TOOLS, следуя указаниям на рисунке, включите Klipper Screen, выберите модель дисплея, нажмите粉色 кнопку в нижнем правом углу сохранить настройки, после этого перезагрузите верхний компьютер, чтобы изменения вступили в силу!

заметка

Выбор резистивного экрана: fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен на Resi

После сохранения настроек перезагрузите верхний компьютер, чтобы изменения вступили в силу.
