Подключение и настройка дисплея

Подключение дисплея

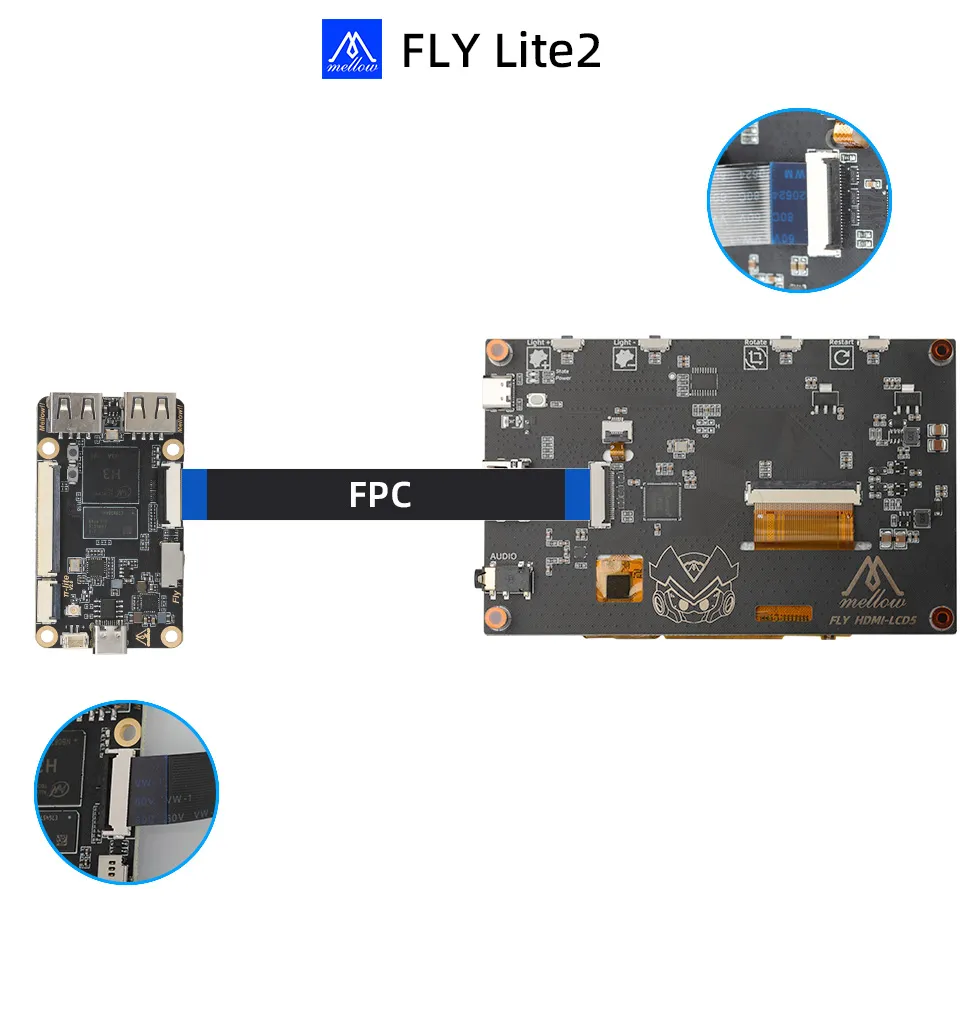

Подключение TFT-дисплея

Подключение TFT-дисплея

подсказывать

• В упаковке TFT-экрана поставляются две шины FPC, одна из которых является 14P (узкая), а другая 16P (широкая)
• Для lite2.1 обязательно используйте 16P (широкая)!!

1. Подключение TFT-дисплея FLY-lite

Подключение HDMI

Подключение HDMI

1. Подключение дисплея FLY-HDMI

---

Настройка дисплея

Настройка дисплея в системе FLYOS-FAST

Настройка дисплея в системе FLYOS-FAST

1. Откройте адрес IP устройства в браузере, например: http://192.168.6.110/

   fluidd как показано на рисунке: снять отметку -> фильтровать скрытые файлы и папки.

   mainsail как показано на рисунке: поставить галочку -> отображать скрытые файлы.

2. Теперь вы можете увидеть папку .flyos-config, войдя в эту папку, вы найдете файл sys-config.conf.

3. Откройте файл sys-config.conf, измените нужные параметры, затем сохраните -> закройте, чтобы завершить.

заметка

• Настройка для HDMI-дисплея: hdmi, обратите внимание, что после = не должно быть пробела!!
• Настройка для резистивного дисплея: fly-tft-v2-r, обратите внимание, что после = не должно быть пробела!!, убедитесь, что переключатель на задней стороне дисплея установлен на Resi
• Настройка для емкостного дисплея: fly-tft-v2-c, обратите внимание, что после = не должно быть пробела!!, убедитесь, что переключатель на задней стороне дисплея установлен на cap
• Настройка для Klipper Screen: 1, обратите внимание, что после = не должно быть пробела!!
• Обратите внимание: формат параметров в файле sys-config.conf должен быть key=value, запрещено произвольно изменять формат !! Иначе настройки не будут применены !!

4. После сохранения изменений, перезагрузите систему, чтобы изменения вступили в силу.

Настройка дисплея в системе FLYOS-Armbian

Настройка дисплея в системе FLYOS-Armbian

к сведению

• Подключите верхний компьютер к Wi-Fi и получите IP-адрес верхнего компьютера, затем введите IP+:9999 в браузере, чтобы получить доступ к FLY TOOLS и настроить дисплей.
• Например, если IP-адрес вашего верхнего компьютера 192.168.6.110, то в браузере введите 192.168.6.110:9999

1. Откройте FLY TOOLS, следуя шагам, показанным на рисунке, включите Klipper Screen, выберите модель дисплея, нажмите粉色 кнопку в правом нижнем углу сохранить настройки, перезагрузите верхний компьютер, чтобы изменения вступили в силу!

заметка

• Выбор резистивного дисплея: fly-tft-v2-r, убедитесь, что переключатель на задней стороне дисплея установлен на Resi
• Выбор емкостного дисплея: fly-tft-v2-c, убедитесь, что переключатель на задней стороне дисплея установлен на Cap

Резистивный дисплей:	Емкостной дисплей:
HDMI-дисплей:

2. После сохранения настроек, перезагрузите верхний компьютер, чтобы изменения вступили в силу!

---
