화면 연결 및 구성

화면 연결

TFT 화면 연결

TFT 화면 연결

팁

• TFT 화면 패키지에는 FPC 케이블 두 개가 포함되어 있으며, 하나는 14P( 좁은 ), 다른 하나는 16P( 넓은 )입니다.
• lite2.1은 반드시 16P( 넓은 )을 사용해야 합니다！！！

1. FLY-lite TFT 화면 연결

HDMI 연결

HDMI 연결

1. FLY-HDMI 화면 연결

---

화면 구성

FLYOS-FAST 시스템-화면 구성

FLYOS-FAST 시스템-화면 구성

1. 브라우저에서 장치 IP 주소를 열고, 예를 들어: http://192.168.6.110/

   fluidd는 다음 그림과 같이: 체크 해제 -> 숨겨진 파일 및 폴더 필터링.

   mainsail은 다음 그림과 같이: 체크 -> 숨겨진 파일 표시.

2. 이때 .flyos-config 폴더를 볼 수 있으며, 이 폴더에 sys-config.conf 파일이 있습니다.

3. sys-config.conf 파일을 열고 수정할 설정 항목을 수정한 후 저장 -> 닫기하면 됩니다.

경고

• HDMI 화면 설정은 hdmi로 하되, = 뒤에 공백이 없어야 합니다!!
• 저항식 화면 설정은 fly-tft-v2-r로 하되, = 뒤에 공백이 없어야 합니다!! 화면 뒷면의 스위치가 Resi로 설정되었는지 확인하세요.
• 전용식 화면 설정은 fly-tft-v2-c로 하되, = 뒤에 공백이 없어야 합니다!! 화면 뒷면의 스위치가 cap로 설정되었는지 확인하세요.
• klipper_screen 설정은 1로 하되, = 뒤에 공백이 없어야 합니다!!
• 참고: sys-config.conf 파일의 설정 항목 형식은 key=value이며, 형식을 임의로 수정하는 것은 금지됩니다!! 그렇지 않으면 설정이 적용되지 않습니다!!

4. 수정하고 저장한 후, 시스템 재시작으로 적용됩니다.

FLYOS-Armbian 시스템-화면 구성

FLYOS-Armbian 시스템-화면 구성

정보

• 상위 기기에 WiFi를 연결하고 상위 기기의 IP를 얻은 후, 브라우저에 IP+:9999를 입력하여 FLY TOOLS에 접근하고 화면 관련 설정을 수행합니다.
• 예를 들어 상위 기기의 IP 주소가 192.168.6.110이라면 브라우저에 192.168.6.110:9999를 입력해야 합니다.

1. lite2.1은 SSH를 통해 상위 기기에 연결한 후 아래 명령어를 실행해야 합니다!

sudo sed -i 's/^board=.*$/board=fly-lite2.1/' /boot/FlyOS-Env.txt

3. 시스템 재시작
4. FLY TOOLS를 열고 다음 그림과 같은 단계에 따라, Klipper Screen 활성화, 화면 모델 선택, 오른쪽 하단의 분홍색 버튼 설정 저장을 클릭한 후, 상위 기기를 재시작하면 적용됩니다!

경고

• 저항식 화면 선택: fly-tft-v2-r, 화면 뒷면의 스위치가 Resi로 설정되었는지 확인하세요.
• 전용식 화면 선택: fly-tft-v2-c, 화면 뒷면의 스위치가 Cap로 설정되었는지 확인하세요.

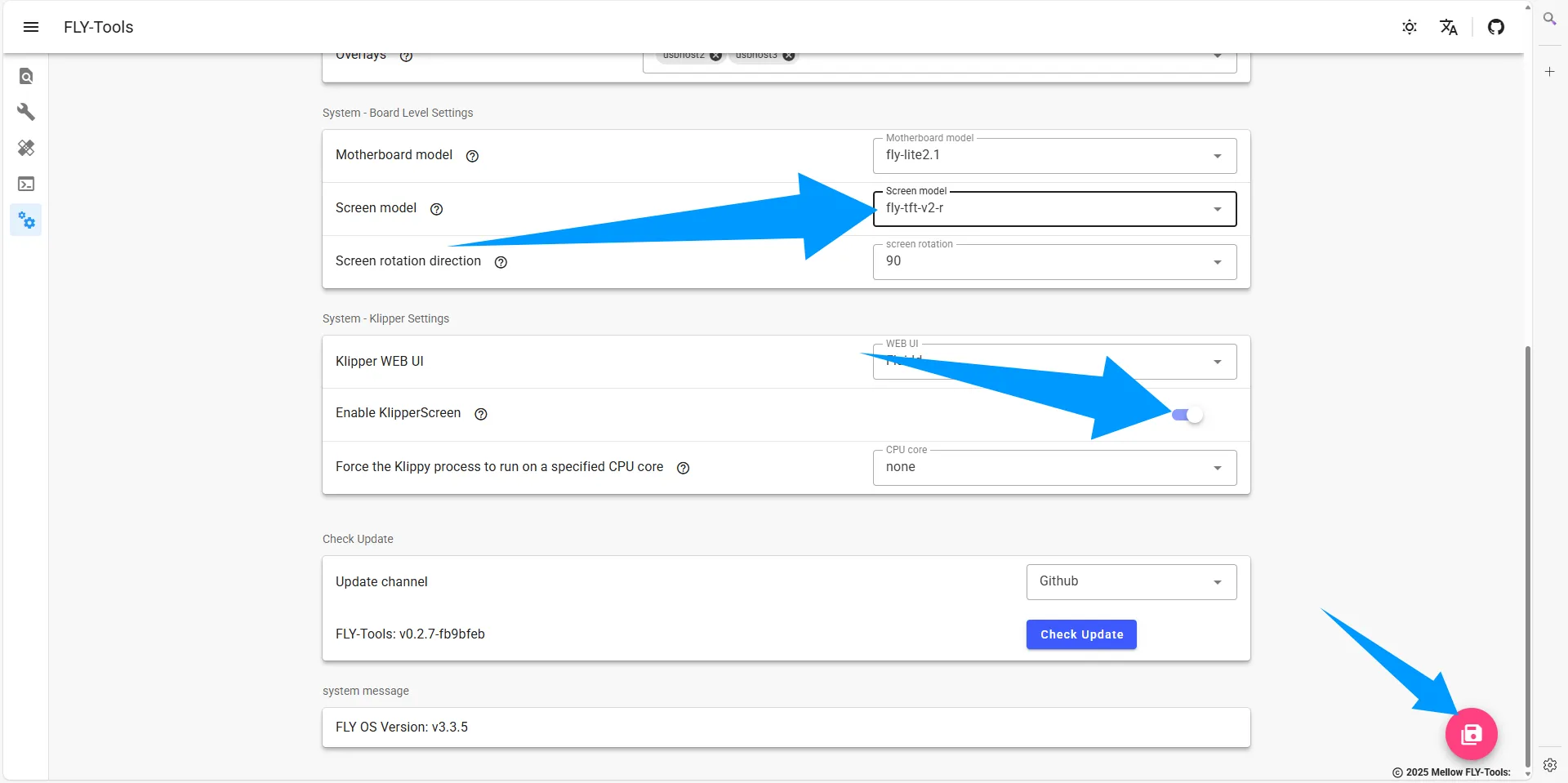

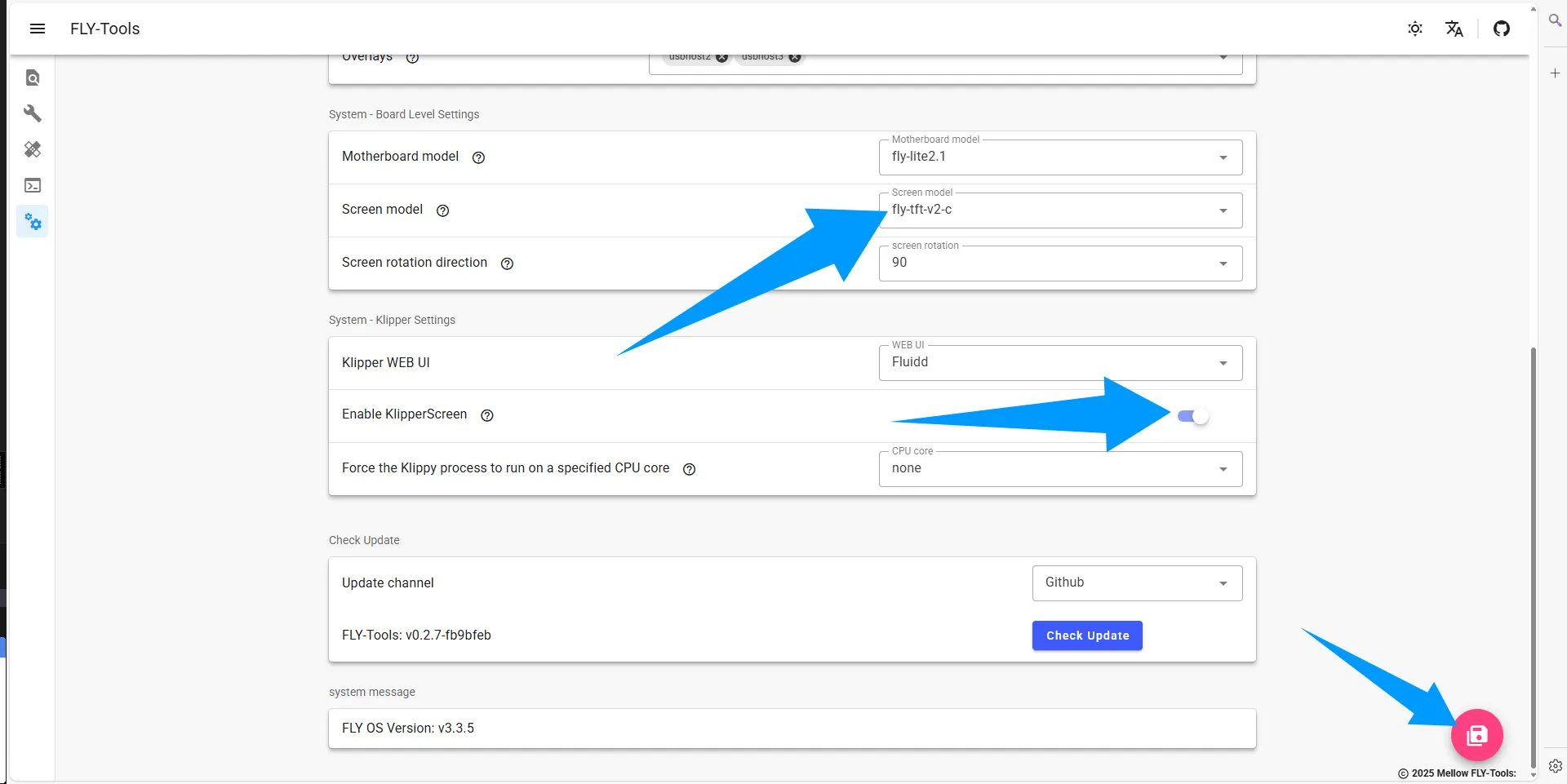

저항식 화면:	전용식 화면:
HDMI 화면:

2. 설정을 저장한 후, 상위 기기를 재시작하면 적용됩니다.

---
