Подключение и настройка дисплея

Подключение дисплея

Подключение резистивного экрана TFT

Подключение резистивного экрана TFT

подсказывать

• В упаковке резистивного экрана TFT прилагается две FPC-линии, одна из которых является 14P (узкая), а другая 16P (широкая)
• Резистивный экран должен использовать только 14P (узкая) !!!

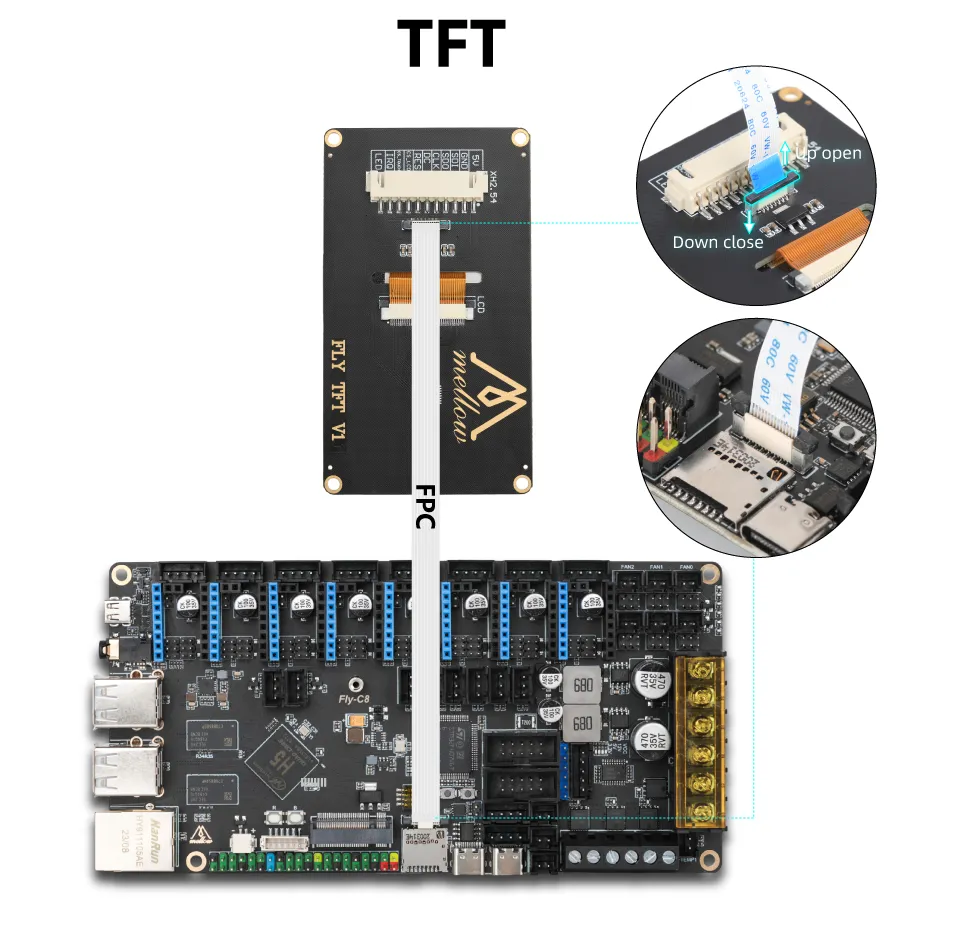

1. Подключение резистивного экрана TFT FLY-C8

C8 V1-V1.2 использует G2T подключение

Подключение TFT V2

подсказывать

• C8 V1-V1.2 не поддерживает подключение емкостного экрана TFT V2, необходимо использовать G2T
• В упаковке резистивного экрана TFT прилагается две FPC-линии, одна из которых является 14P (узкая), а другая 16P (широкая)
• Для использования G2T экрана TFT V2 обязательно использовать 16P (широкая) !!!

1. Установка G2T и TFT-экрана

Использование резистивного экрана

Использование емкостного экрана

Версия C8 V1.3

Подключение TFT V2

подсказывать

• В упаковке резистивного экрана TFT прилагается две FPC-линии, одна из которых является 14P (узкая), а другая 16P (широкая)
• Для использования G2T экрана TFT V2 обязательно использовать 16P (широкая) !!!

1. Установка G2T и TFT-экрана
   • Использование TFT-экрана


Подключение HDMI

Подключение HDMI

1. Подключение экрана FLY-HDMI-LCD5

Способ подключения 1

Способ подключения 2

---

Настройка дисплея

Настройка дисплея в системе FLYOS-FAST

Настройка дисплея в системе FLYOS-FAST

1. Откройте адрес IP устройства в браузере, например: http://192.168.6.110/

   fluidd как показано на рисунке: снять отметку -> фильтровать скрытые файлы и папки.

   mainsail как показано на рисунке: поставить отметку -> отображать скрытые файлы.

2. Теперь вы можете увидеть папку .flyos-config, войдите в эту папку, там будет файл sys-config.conf.

3. Откройте файл sys-config.conf, измените нужные параметры, затем сохраните -> закройте.

заметка

• Настройка HDMI-экрана: hdmi, обратите внимание, что после = не должно быть пробела!!!
• Настройка резистивного экрана: fly-tft-v1 или fly-tft-v2-r, обратите внимание, что после = не должно быть пробела!!!, убедитесь, что переключатель на задней стороне экрана установлен на Resi
• Настройка емкостного экрана: fly-tft-v2-c, обратите внимание, что после = не должно быть пробела!!!, убедитесь, что переключатель на задней стороне экрана установлен на Cap
• Настройка klipper_screen: 1, обратите внимание, что после = не должно быть пробела!!!
• Примечание: формат параметров в файле sys-config.conf - key=value, запрещено самостоятельно изменять формат!!! В противном случае настройки не будут применены!!!

4. После сохранения изменений, перезагрузите систему, чтобы изменения вступили в силу.

Настройка дисплея в системе FLYOS-Armbian

Настройка дисплея в системе FLYOS-Armbian

к сведению

• Подключитесь к Wi-Fi на верхнем компьютере и получите IP-адрес верхнего компьютера, затем введите IP+:9999 в браузере, чтобы получить доступ к FLY TOOLS и настроить дисплей
• Например, если IP-адрес вашего верхнего компьютера 192.168.6.110, то в браузере вам нужно ввести 192.168.6.110:9999

1. Откройте FLY TOOLS, следуя инструкциям на рисунке, включите Klipper Screen, выберите модель дисплея, нажмите粉色 кнопку в правом нижнем углу сохранить настройки, после чего перезагрузите верхний компьютер, чтобы настройки вступили в силу!

заметка

• Выбор резистивного экрана: fly-tft-v1 или fly-tft-v2-r, убедитесь, что переключатель на задней стороне экрана установлен на Resi
• Выбор емкостного экрана: fly-tft-v2-c, убедитесь, что переключатель на задней стороне экрана установлен на Cap
• Выбор HDMI-экрана: hdmi

Резистивный экран:	Емкостной экран, требуется G2T:
HDMI-экран:

2. После сохранения настроек, перезагрузите верхний компьютер, чтобы изменения вступили в силу!

---
