Система записи

Важно

• M2WE по умолчанию уже предустановлена FLYOS
• Если нужно повторно записать систему, ознакомьтесь с нижеследующим руководством

Руководство для начинающих по работе с ПК

Руководство для начинающих по работе с ПК

Подготовка перед записью системы

• Программное обеспечение для чтения карт
• Карта памяти TF объемом не менее 16 ГБ или не более 128 ГБ, скорость передачи карточки должна быть класса 10 или выше
• Скачайте соответствующий образ системы
• Скачайте необходимые инструменты записи

Запись системы

к сведению

M2WE поддерживает три режима, я рекомендую использовать запись системы через карту TF на M2WE или запись через накопитель M2SD на M2WE

к сведению

• Если в устройстве установлен M2WE и карта памяти, система по умолчанию будет запускаться с карты памяти
• Для M2WE рекомендуется использовать запись системы через карту TF, запись через USB может завершиться неудачей из-за совместимости драйверов и т.д., рекомендуется использовать прямую запись карты памяти на M2WE
• Обратите внимание на соответствие загружаемого образа системы, если он не соответствует, система не запустится

Запись системы через карту TF на M2WE

Через TF-карту к M2WE

к сведению

Системная миграция может полностью перенести образ с TF-карты в M2WE, после завершения миграции содержимое M2WE будет идентично содержимому TF-карты.

• После установки M2WE подключите питание для запуска системы
• Сначала подключитесь к SSH через последовательный порт по ссылке
• Выполните следующую команду, возможно потребуется ввести пароль, введите mellow и нажмите Enter (пароль не отображается при вводе)

sudo nand-sata-install

• Выберите вариант Boot from eMMC - system on eMMC и нажмите клавишу Enter (обычно это значение по умолчанию, просто нажмите Enter)

• При появлении сообщения This script will erase your eMMC. Continue? выберите Yes и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)

• Выберите файловую систему типа ext4 и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)

• Подождите терпеливо, пока не появится индикатор прогресса (если более чем за 2 минуты индикатор не появится, нажмите CTRL+C, чтобы прервать операцию, затем перезагрузите устройство и повторите попытку)

• Во время процесса миграции не отключайте питание и не выполняйте другие операции, пока миграция не завершится
• После завершения миграции нажмите Enter, чтобы продолжить, и дождитесь полного выключения устройства

• После выключения отключите TF-карту, снова подключите питание и запустите устройство, теперь система будет загружаться из eMMC

Запись системы через USB на M2WE

Через подготовку USB для M2WE

Подготовительные работы

Подготовительные работы

• Сначала установите программное обеспечение SDFormatter и Rufus Инструмент форматирования
• Скачайте драйвер M2WE BOOT
• Распакуйте систему, после распаковки имя файла должно заканчиваться на .img
• Не рекомендуется использовать balenaetcher или Raspberry Pi для записи системы
• Установите M2WE или SD-карту на M2SD, затем подключите M2SD к USB-порту компьютера
• Если в M2WE есть данные, сделайте резервную копию

Установка драйверов

• Запустите программу Zadig
• За исключением первого Zadig, который не требует установки и может быть запущен сразу, остальные два нуждаются в установке. Во время установки просто нажимайте Далее или Next
• Откройте Zadig, в меню сверху выберите в разделе Options пункт List All Devices

подсказывать

Убедитесь, что устройство подключено к компьютеру при нажатии кнопки

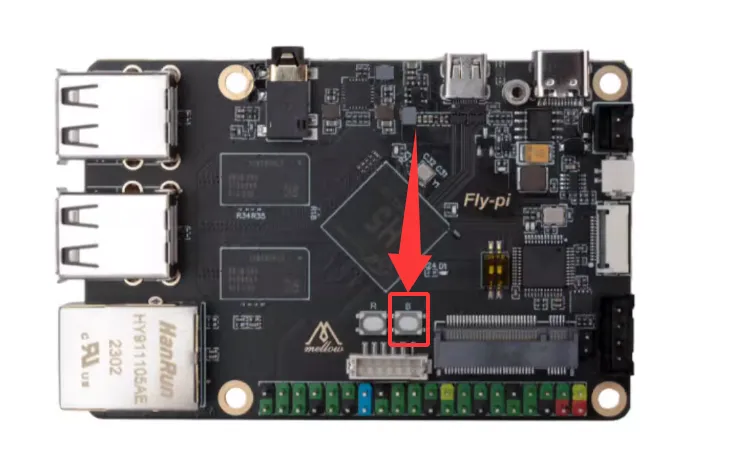

• Установите M2WE, удерживая кнопку BOOT и подключив двусторонний USB к компьютеру

FLY-C8

• Порты FLY-C8

FLY-Pi v2

• Порты FLY-Pi v2

FLY-Pi(π)

• Порты FLY-Pi

FLY-Gemini

• Порты FLY-Gemini

• Запустите zadig

• Если всё выполнено правильно, в zadig появится новый элемент Неизвестное устройство #x или USB устройство(VID_1f3a_PID_efe8), выберите его

• После выбора устройства проверьте, совпадает ли USB ID с изображением выше. Если нет, выберите другое устройство
• На втором изображении можно выбрать только WinUSB(vxxxxxxx), версия не важна
• Нажмите Установить драйвер для установки драйвера

подсказывать

• Драйвер USB успешно установлен (драйвер устанавливается один раз, если в дальнейшем понадобится повторная запись, драйвер устанавливать не нужно)
• Запустите установленный FLY-BOOT, нажмите Проверить устройство
• Если предыдущие шаги выполнены правильно, будет показано, что доступное устройство обнаружено
• Нажмите Запустить BOOT, если всё нормально, будет показано, что BOOT успешно активирован

Форматирование M2WE

• Используйте программу TFFormatter.exe для форматирования диска BOOT

• Или используйте встроенные средства Windows для удаления разделов, после удаления разделов создайте их заново
• Теперь можно открыть проводник, там появится флешка размером 14.5 ГБ (16 ГБ eMMC показывает размер как 14.5 ГБ)
• Теперь можно использовать Win32diskimager для записи системного образа, выбрав этот 14.5 ГБ USB-накопитель

Запись на M2WE

Запись системы

1. Откройте Rufus, выберите устройство, выбранное устройство должно отображать объем, совпадающий с объемом записываемой карты, подключенной к компьютеру.



2. Выберите тип загрузки. По умолчанию достаточно выбрать 镜像 файл.

3. Выберите образ файла, нажмите на кнопку Выбрать, расположенную справа от Тип загрузки, и выберите .img-файл после его распаковки.

4. После выбора образа файла поле Тип загрузки изменится на имя файла образа.



5. Нажмите кнопку Начать. Если появляется всплывающее окно с предупреждением о необходимости очистки дисковых данных, нажмите ОК.



6. После завершения записи компьютер издаст звуковой сигнал, а индикатор прогресса покажет Готово.



7. После завершения записи не торопитесь вынимать записываемую карту.

8. Откройте Проводник файлов и проверьте, существует ли флешка или съемный диск с именем FlyOS-Conf.



9. Откройте FlyOS-Conf. Если присутствуют указанные на изображении ниже два файла, это означает успешную запись.



10. Установите системную карту на материнскую плату.

Запись системы через накопитель M2SD на M2WE

Установка M2WE или SD-карты на M2SD

Важное предупреждение

• Данное устройство поддерживает USB3.0
• Одновременная установка TF и M2WE не поддерживается
• После установки M2WE или SD-карты и подключения к USB-порту компьютера можно выполнить форматирование
• Установка других устройств, таких как NVME, приведет к повреждению устройства!!!

Установка M2WE

Установка TF

Подготовительные работы

• Сначала установите программное обеспечение SDFormatter и Rufus Форматировочные инструменты
• Распакуйте систему, после распаковки файл должен иметь расширение .img
• Рекомендуется не использовать balenaetcher или Raspberry Pi для записи системы
• Установите M2WE или SD-карту на M2SD, а затем подключите M2SD к USB-порту компьютера
• Если на M2WE или TF-карте есть данные, сделайте резервную копию

Форматирование карты памяти

• Используйте программное обеспечение TFFormatter.exe для форматирования
• Выберите диск для форматирования

• Либо используйте встроенную функцию Windows по управлению дисками для удаления разделов, затем создайте новый раздел.

Запись системы

Запись системы

1. Откройте Rufus, выберите устройство, выбранное устройство должно отображать объем, совпадающий с объемом записываемой карты, подключенной к компьютеру.



2. Выберите тип загрузки. По умолчанию достаточно выбрать 镜像 файл.

3. Выберите образ файла, нажмите на кнопку Выбрать, расположенную справа от Тип загрузки, и выберите .img-файл после его распаковки.

4. После выбора образа файла поле Тип загрузки изменится на имя файла образа.



5. Нажмите кнопку Начать. Если появляется всплывающее окно с предупреждением о необходимости очистки дисковых данных, нажмите ОК.



6. После завершения записи компьютер издаст звуковой сигнал, а индикатор прогресса покажет Готово.



7. После завершения записи не торопитесь вынимать записываемую карту.

8. Откройте Проводник файлов и проверьте, существует ли флешка или съемный диск с именем FlyOS-Conf.



9. Откройте FlyOS-Conf. Если присутствуют указанные на изображении ниже два файла, это означает успешную запись.



10. Установите системную карту на материнскую плату.

Настройка системы

Использование FLYOS_Env

:::предупреждение

• Начиная с версии 3.3.4 системы, можно напрямую использовать FLY-TOOLS для настройки системы без входа в boot для изменения конфигурации
• Обратите внимание, что старые версии системы не поддерживают прямое использование FLY-TOOLS для настройки
• Руководство по использованию FLY_TOOLS

:::

Инструкция по настройке Wi-Fi

:::важно

• Метод настройки Wi-Fi сложный, требуется подключение к ПК через последовательный порт для входа и настройки подключения Wi-Fi

:::
