Введение в макросы

Начальный макрос​

  • Установите PRINT_START как макрос для начала печати, настраивая действия перед печатью
  • Обратите внимание, имя макроса может быть произвольным, при условии, что на него есть ссылка в начальном коде слайсера
[gcode_macro PRINT_START]
gcode:
    G92 E0                         # Сброс экструдера
    BED_MESH_CLEAR                 # Выгрузка сетки стола
    G28                            # Парковка всех осей
    #Z_TILT_ADJUST                 # Выравнивание портала
    #quad_gantry_level             # Выравнивание портала
    #G28                           # Парковка всех осей
    G1 Z20 F3000                   # Поднять сопло от стола
    BED_MESH_PROFILE LOAD=default  # Загрузка сетки стола

Руководство по настройке выравнивания и сетки стола​

I. Выбор метода выравнивания​

  • Z_TILT_ADJUST и quad_gantry_level являются взаимоисключающими методами выравнивания
  • Выберите один из них в соответствии с архитектурой устройства, не используйте оба одновременно
  • Если соответствующий метод выравнивания отсутствует, удалите или закомментируйте соответствующую конфигурацию
  • После выполнения выравнивания рекомендуется выполнить парковку один раз

II. Правила конфигурации сетки стола​

BED_MESH_PROFILE LOAD=default
  • Можно загрузить только одну конфигурацию сетки стола, одновременное включение нескольких конфигураций не поддерживается
  • В BED_MESH_PROFILE LOAD=default, default — это имя предустановленной конфигурации
  • Если сетка стола не была создана заранее или названа иначе, может возникнуть ошибка

III. Стандартная команда зондирования сетки стола​

BED_MESH_CALIBRATE horizontal_move_z=2 METHOD=rapid_scan
  • horizontal_move_z=2: высота подъема сопла при зондировании (единица: мм)
  • METHOD=rapid_scan: использование метода быстрого сканирования

IV. Команда адаптивного зондирования​

BED_MESH_CALIBRATE adaptive=1
  • Упрощенная команда, предназначенная для датчиков автоматического выравнивания
  • Подходит для систем датчиков, таких как TAP, klicky, PL08 и т.д.
  • Высота зондирования и способ перемещения автоматически управляются датчиком, ручные параметры не требуются

Завершающий макрос​

  • Установите PRINT_END как макрос для завершения печати, настраивая действия после печати
  • Обратите внимание, имя макроса может быть произвольным, при условии, что на него есть ссылка в конечном коде слайсера
[gcode_macro PRINT_END]
gcode:
    #   Получение границ
    {% set max_x = printer.configfile.config["stepper_x"]["position_max"]|float %}
    {% set max_y = printer.configfile.config["stepper_y"]["position_max"]|float %}
    {% set max_z = printer.configfile.config["stepper_z"]["position_max"]|float %}

    #   Проверка конечного положения для определения безопасных направлений движения
    {% if printer.toolhead.position.x < (max_x - 20) %}
        {% set x_safe = 20.0 %}
    {% else %}
        {% set x_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.y < (max_y - 20) %}
        {% set y_safe = 20.0 %}
    {% else %}
        {% set y_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.z < (max_z - 2) %}
        {% set z_safe = 2.0 %}
    {% else %}
        {% set z_safe = max_z - printer.toolhead.position.z %}
    {% endif %}

    M400                              # Ожидание очистки буфера
    G92 E0                            # Обнуление экструдера
    G1 E-10.0 F3600                   # Втягивание филамента
    G91                               # Относительное позиционирование
    G0 Z{z_safe} F3600                # Подъем портала
    G0 X{x_safe} Y{y_safe} F20000     # Перемещение сопла для удаления нити
    M104 S0                           # Выключение экструдера
    M140 S0                           # Выключение стола
    M106 S0                           # Выключение вентилятора обдува модели
    G90                               # Установка абсолютной системы координат
    G0 X{max_x / 2} Y{max_y} F3600    # Парковка сопла в задней части
    BED_MESH_CLEAR                    # Выгрузка сетки стола

Настройка макросов в слайсере​

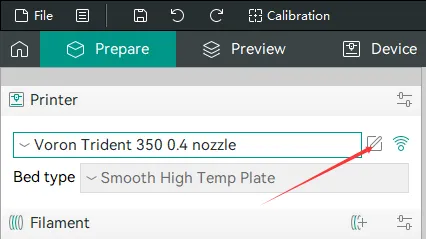

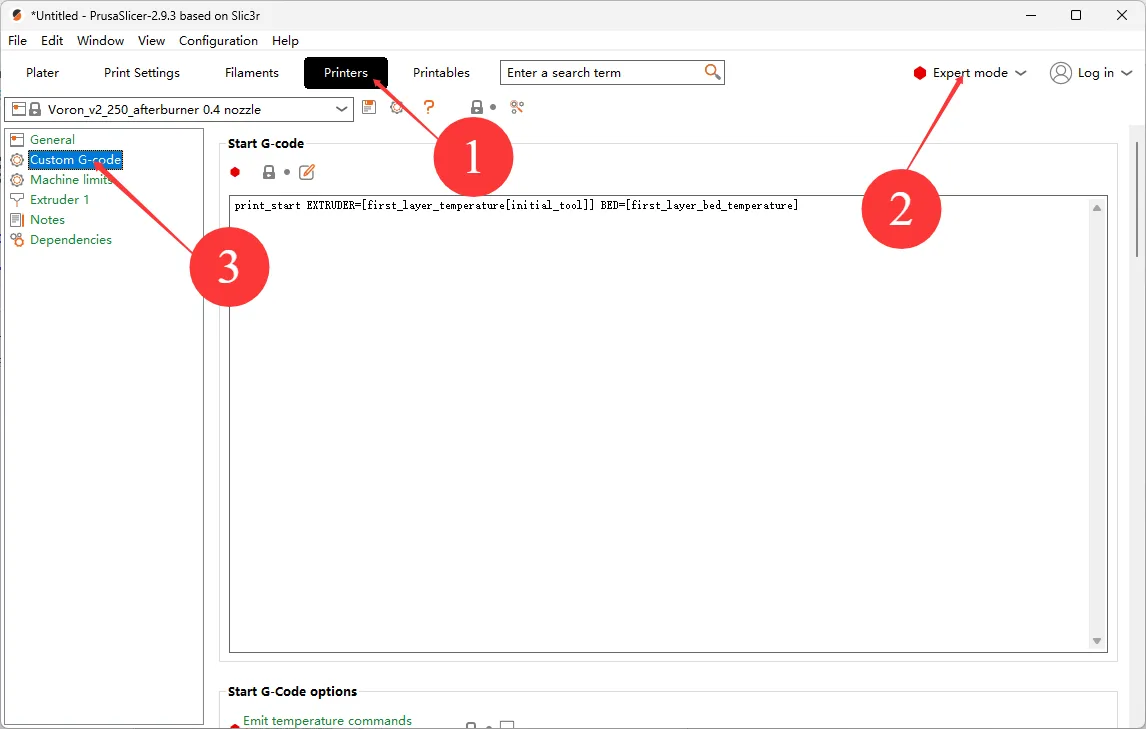

  • Выберите Printer
  • В правом верхнем углу выберите Beginner mode и переключите на Expert mode
  • Наконец, выберите Custom G-code
    Loading...

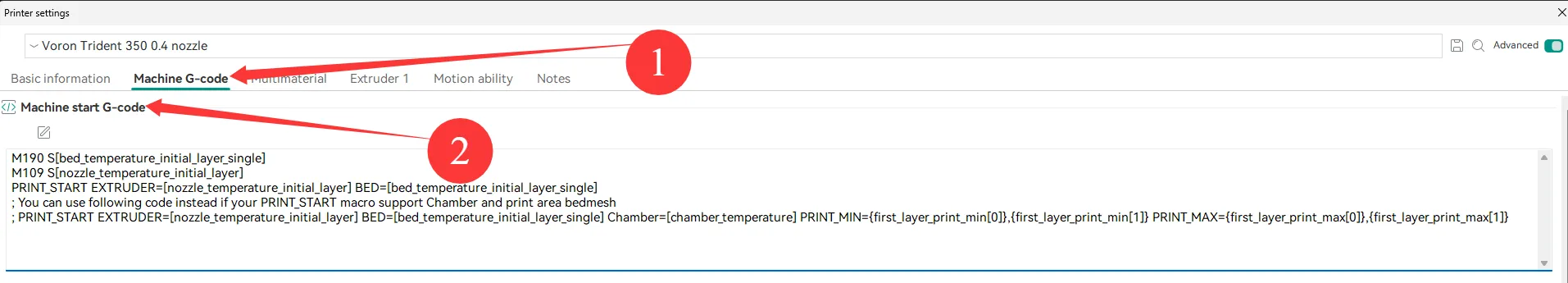

  • Когда появится Start G-code, можно переходить к следующему шагу
