Présentation des Macros

Macro de Démarrage​

  • Définissez PRINT_START comme macro de début d'impression pour personnaliser les actions avant l'impression.
  • Notez que le nom de la macro peut être personnalisé, il suffit de le référencer dans le code de début de tranchage.
[gcode_macro PRINT_START]
gcode:
    G92 E0                         # Réinitialiser l'extrusion
    BED_MESH_CLEAR                 # Effacer le maillage du lit
    G28                            # Mettre à l'origine tous les axes
    #Z_TILT_ADJUST                 # Ajustement de l'inclinaison Z
    #quad_gantry_level             # Nivellement du portique
    #G28                           # Mettre à l'origine tous les axes
    G1 Z20 F3000                   # Éloigner la buse du lit chauffant
    BED_MESH_PROFILE LOAD=default  # Charger le maillage du lit

Guide de Configuration du Nivellement et du Maillage du Lit​

I. Choix de la Méthode de Nivellement​

  • Z_TILT_ADJUST et quad_gantry_level sont des solutions de nivellement mutuellement exclusives.
  • Choisissez l'une d'elles en fonction de l'architecture de votre équipement, ne les utilisez pas simultanément.
  • Supprimez ou commentez la configuration correspondante si elle n'est pas présente.
  • Il est recommandé de mettre à l'origine une fois après l'exécution du nivellement.

II. Norme de Configuration du Maillage du Lit​

BED_MESH_PROFILE LOAD=default
  • Seul un seul profil de maillage peut être chargé, l'activation simultanée de multiples configurations n'est pas prise en charge.
  • Dans BED_MESH_PROFILE LOAD=default, default est le nom du profil prédéfini.
  • Une erreur peut survenir si le maillage n'a pas été créé au préalable ou s'il porte un autre nom.

III. Commande Standard de Sondage du Maillage du Lit​

BED_MESH_CALIBRATE horizontal_move_z=2 METHOD=rapid_scan
  • horizontal_move_z=2 : Hauteur de soulèvement de la buse pendant le sondage (unité : mm).
  • METHOD=rapid_scan : Utilise la méthode de sondage par balayage rapide.

IV. Commande de Sondage Adaptative​

BED_MESH_CALIBRATE adaptive=1
  • Commande simplifiée conçue spécifiquement pour les capteurs de nivellement automatique.
  • Adaptée aux systèmes de capteurs tels que TAP, klicky, PL08, etc.
  • La hauteur de sondage et la méthode de déplacement sont contrôlées automatiquement par le capteur, aucun paramètre manuel requis.

Macro de Fin​

  • Définissez PRINT_END comme macro de fin d'impression pour personnaliser les actions après l'impression.
  • Notez que le nom de la macro peut être personnalisé, il suffit de le référencer dans le code de fin de tranchage.
[gcode_macro PRINT_END]
gcode:
    #   Obtenir les limites
    {% set max_x = printer.configfile.config["stepper_x"]["position_max"]|float %}
    {% set max_y = printer.configfile.config["stepper_y"]["position_max"]|float %}
    {% set max_z = printer.configfile.config["stepper_z"]["position_max"]|float %}

    #   Vérifier la position finale pour déterminer les directions de déplacement sûres
    {% if printer.toolhead.position.x < (max_x - 20) %}
        {% set x_safe = 20.0 %}
    {% else %}
        {% set x_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.y < (max_y - 20) %}
        {% set y_safe = 20.0 %}
    {% else %}
        {% set y_safe = -20.0 %}
    {% endif %}

    {% if printer.toolhead.position.z < (max_z - 2) %}
        {% set z_safe = 2.0 %}
    {% else %}
        {% set z_safe = max_z - printer.toolhead.position.z %}
    {% endif %}

    M400                              # Attendre que le tampon soit vidé
    G92 E0                            # Remettre l'extrudeuse à zéro
    G1 E-10.0 F3600                   # Rétracter le filament
    G91                               # Positionnement relatif
    G0 Z{z_safe} F3600                # Lever le portique
    G0 X{x_safe} Y{y_safe} F20000     # Déplacer la buse pour retirer le cordon
    M104 S0                           # Éteindre la tête d'extrusion
    M140 S0                           # Éteindre le lit chauffant
    M106 S0                           # Éteindre le ventilateur de la pièce
    G90                               # Définir le système de coordonnées absolues
    G0 X{max_x / 2} Y{max_y} F3600    # Placer la buse à l'arrière
    BED_MESH_CLEAR                    # Effacer le maillage du lit

Configuration des Macros dans le Logiciel de Tranchage​

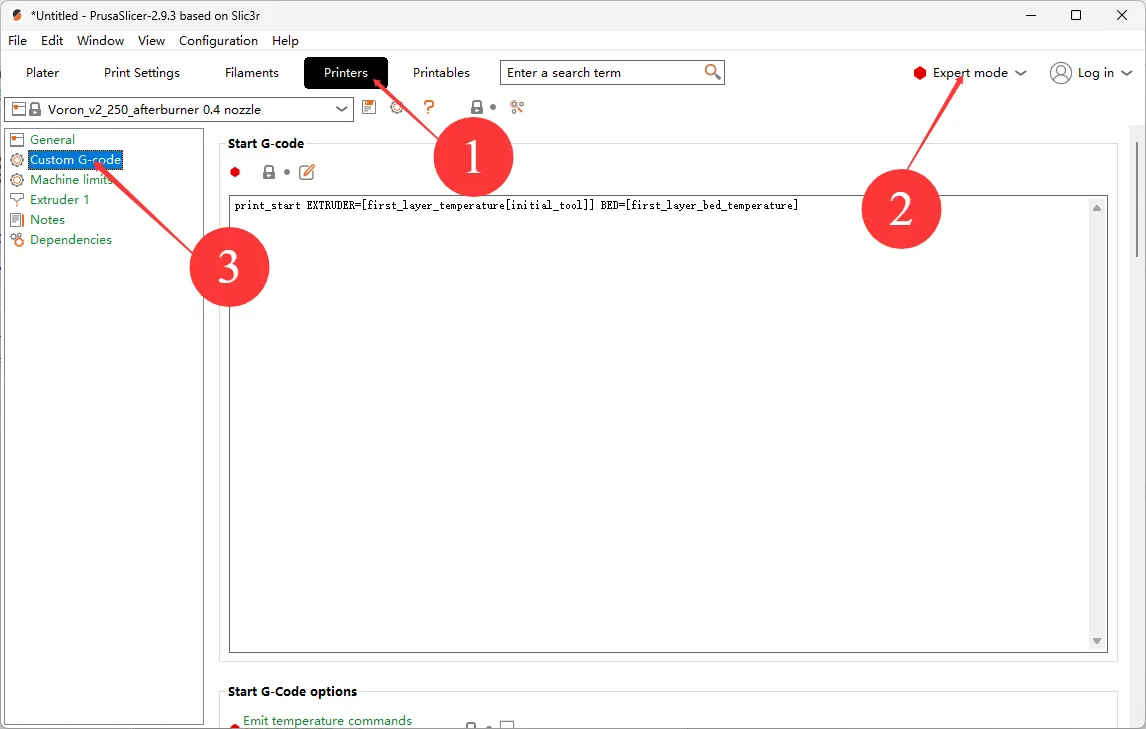

  • Sélectionnez Printer.
  • En haut à droite, changez Beginner mode en Expert mode.
  • Enfin, sélectionnez Custom G-code.
    Loading...

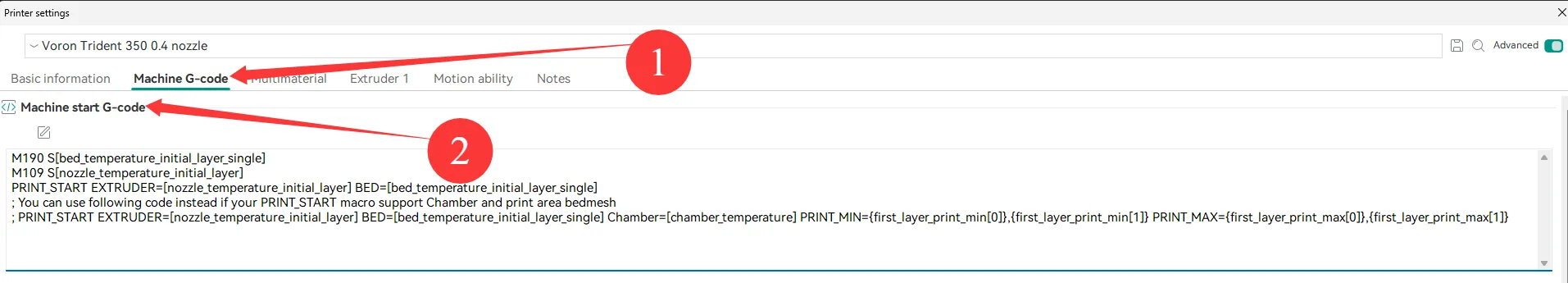

  • L'apparition de Start G-code permet de passer à l'étape suivante.
    Loading...
Loading...
