スクリーン配線と設定
スクリーン配線
- TFT抵抗膜式スクリーン配線
- C8 V1-V1.2 G2T使用配線
- C8 V1.3バージョン

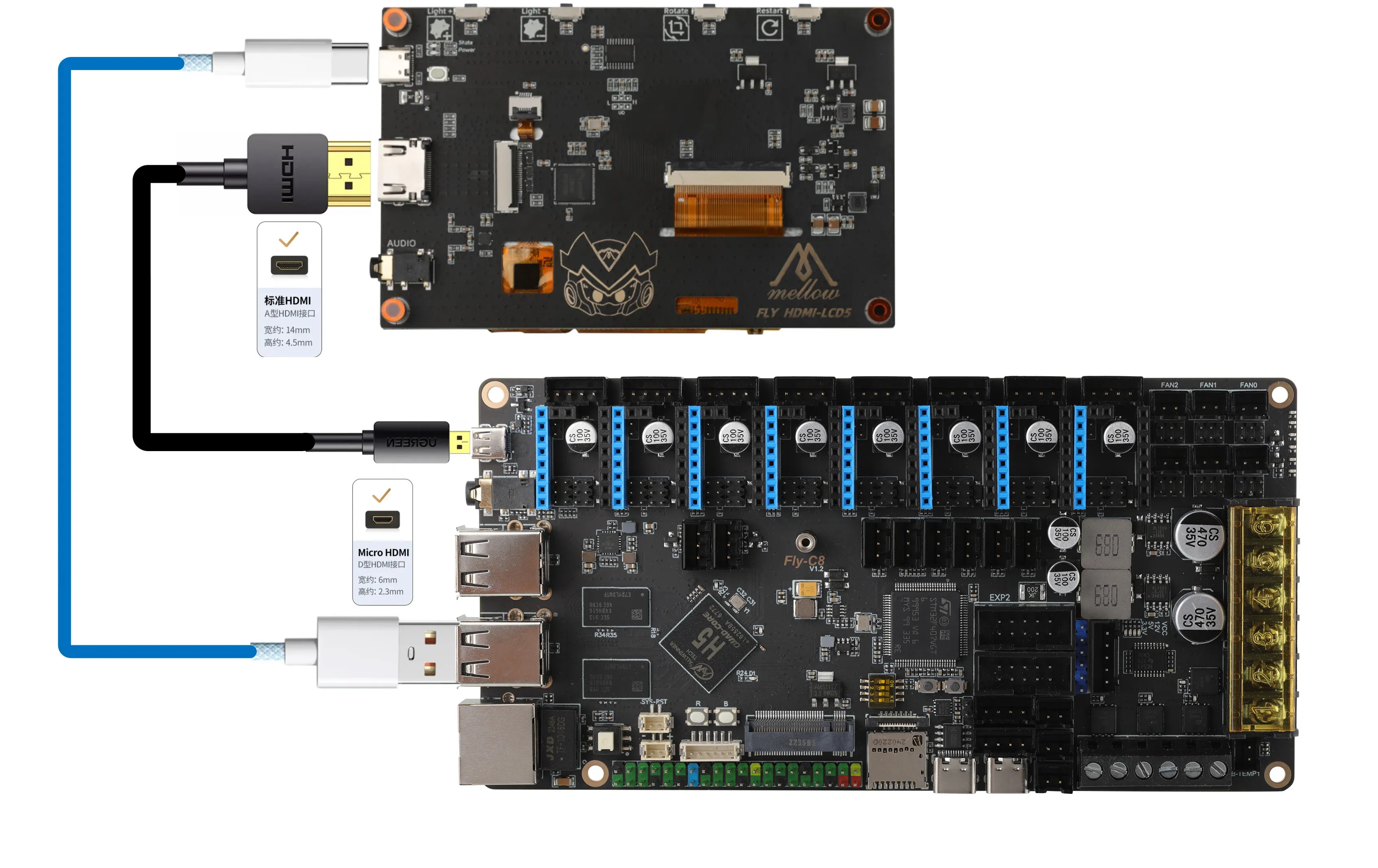

- HDMI配線
TFT抵抗膜式スクリーン配線
ヒント
- TFTスクリーンの梱包には2本のFPCフラットケーブルが同梱されています。一方は
14P（狭い）、もう一方は16P（広い）です。 - 抵抗膜式スクリーンは必ず
14P（狭い）を使用してください！！！

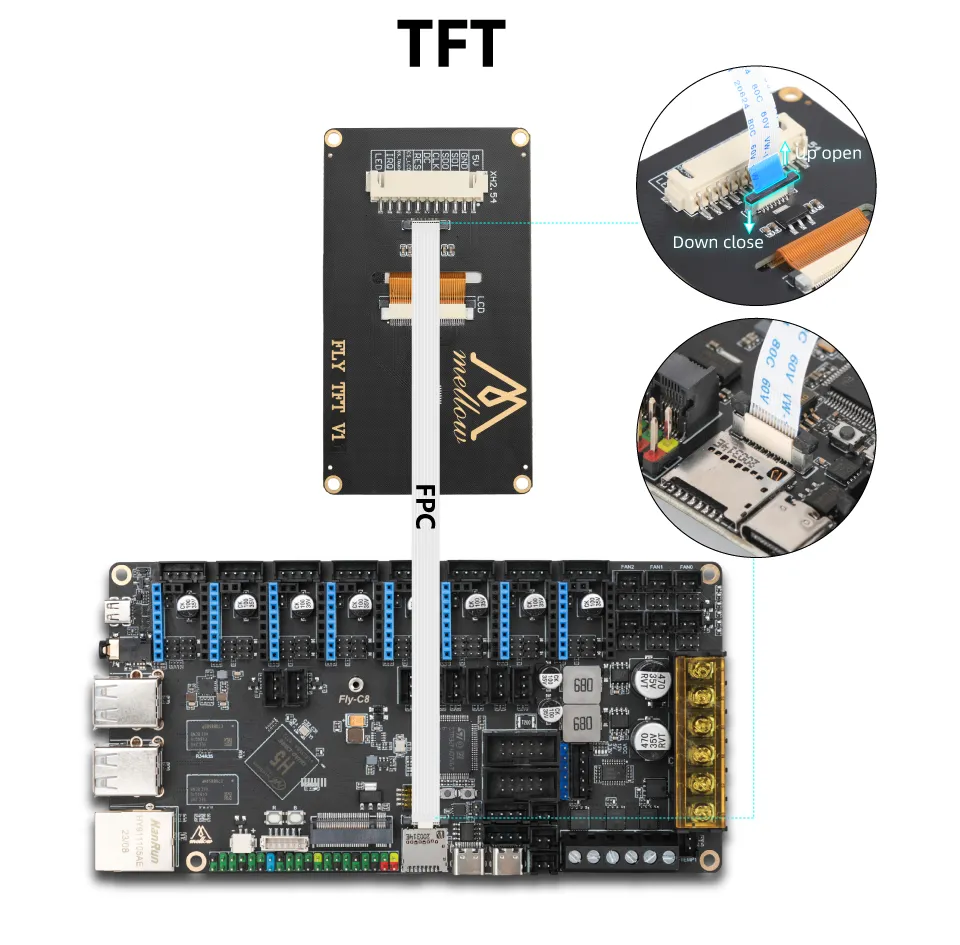

- FLY-C8 TFT抵抗膜式スクリーン配線
 |
|

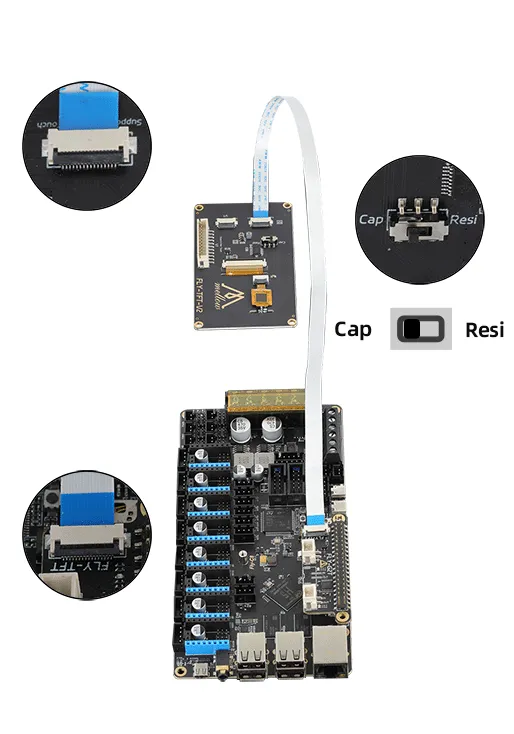

TFT V2配線
ヒント
- C8 V1-V1.2はTFT V2静電容量式スクリーン配線をサポートしていません。G2Tとの併用が必要です。
- TFTスクリーンの梱包には2本のFPCフラットケーブルが同梱されています。一方は
14P（狭い）、もう一方は16P（広い）です。 - TFT V2 G2Tスクリーンは必ず
16P（広い）を使用してください！！！
- G2TとTFTスクリーンを取り付ける
 |
 |

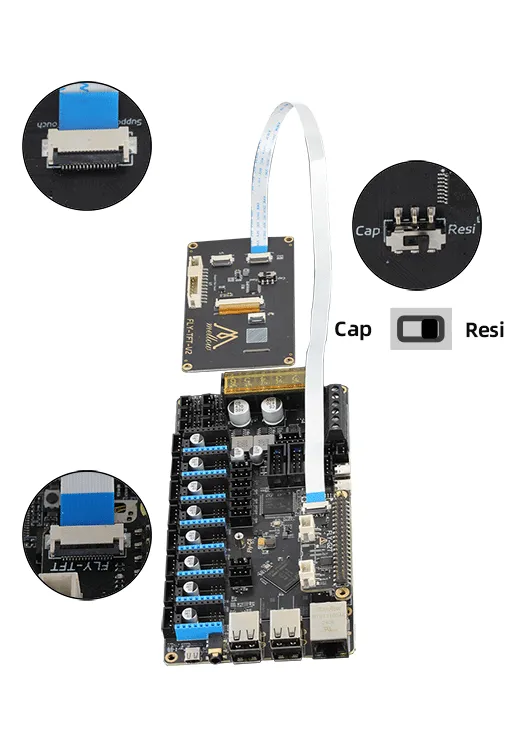

TFT V2配線
ヒント
- TFTスクリーンの梱包には2本のFPCフラットケーブルが同梱されています。一方は
14P（狭い）、もう一方は16P（広い）です。 - TFT V2 G2Tスクリーンは必ず
16P（広い）を使用してください！！！
- G2TとTFTスクリーンを取り付ける
- TFTスクリーン使用時
スクリーン設定
- FLYOS-FASTシステム-スクリーン設定
- FLYOS-Armbianシステム-スクリーン設定
FLYOS-FASTシステム-スクリーン設定
-
ブラウザでデバイスのIPアドレスを開きます。例：
http://192.168.6.110/fluiddでは下図のように設定してください:非表示のファイルとフォルダのフィルタを解除。
mainsailでは下図のように設定してください:非表示ファイルを表示にチェックを入れます。
-
これで
.flyos-configフォルダが見えるようになります。このフォルダ内にsys-config.confファイルがあります。
sys-config.confファイルを開き、必要な設定項目を変更してから保存->閉じるを選択してください。
手記
HDMIスクリーンの設定値はhdmiです。=の後ろにスペースを入れてはいけません！！！抵抗膜式スクリーンの設定値はfly-tft-v1またはfly-tft-v2-rです。=の後ろにスペースを入れてはいけません！！！、またスクリーン裏面のダイヤルがResiになっていることを確認してください。静電容量式スクリーンの設定値はfly-tft-v2-cです。=の後ろにスペースを入れてはいけません！！！、またスクリーン裏面のダイヤルがCapになっていることを確認してください。klipper_screenの設定値は1です。=の後ろにスペースを入れてはいけません！！！- 注意：
sys-config.confファイル内の設定項目のフォーマットはkey=valueです。フォーマットを勝手に変更しないでください！！！そうすると設定が反映されなくなります！！！
- 変更を保存したら、
システムを再起動することで反映されます。
FLYOS-Armbianシステム-スクリーン設定
情報
- ホストコンピュータがWi-Fiに接続し、IPアドレスを取得した後、ブラウザで
IPアドレス+:9999と入力するとFLY TOOLSにアクセスでき、スクリーンに関する設定を行うことができます。 - 例としてホストコンピュータのIPアドレスが
192.168.6.110の場合、ブラウザで192.168.6.110:9999と入力します。
- FLY TOOLSを開き、下図の手順に従って
Klipper Screenを有効化し、スクリーンモデルを選択し、右下のピンク色のボタン設定を保存をクリックした後、ホストコンピュータを再起動すると反映されます！
手記
抵抗膜式スクリーンはfly-tft-v1またはfly-tft-v2-rを選択してください。またスクリーン裏面のダイヤルがResiになっていることを確認してください。静電容量式スクリーンはfly-tft-v2-cを選択してください。またスクリーン裏面のダイヤルがCapになっていることを確認してください。HDMIスクリーンはhdmiを選択してください。
 |
 |
 |
- 設定を保存後、ホストコンピュータを再起動すると反映されます！
