Connexion et configuration de l'écran

Connexion de l'écran

prompt

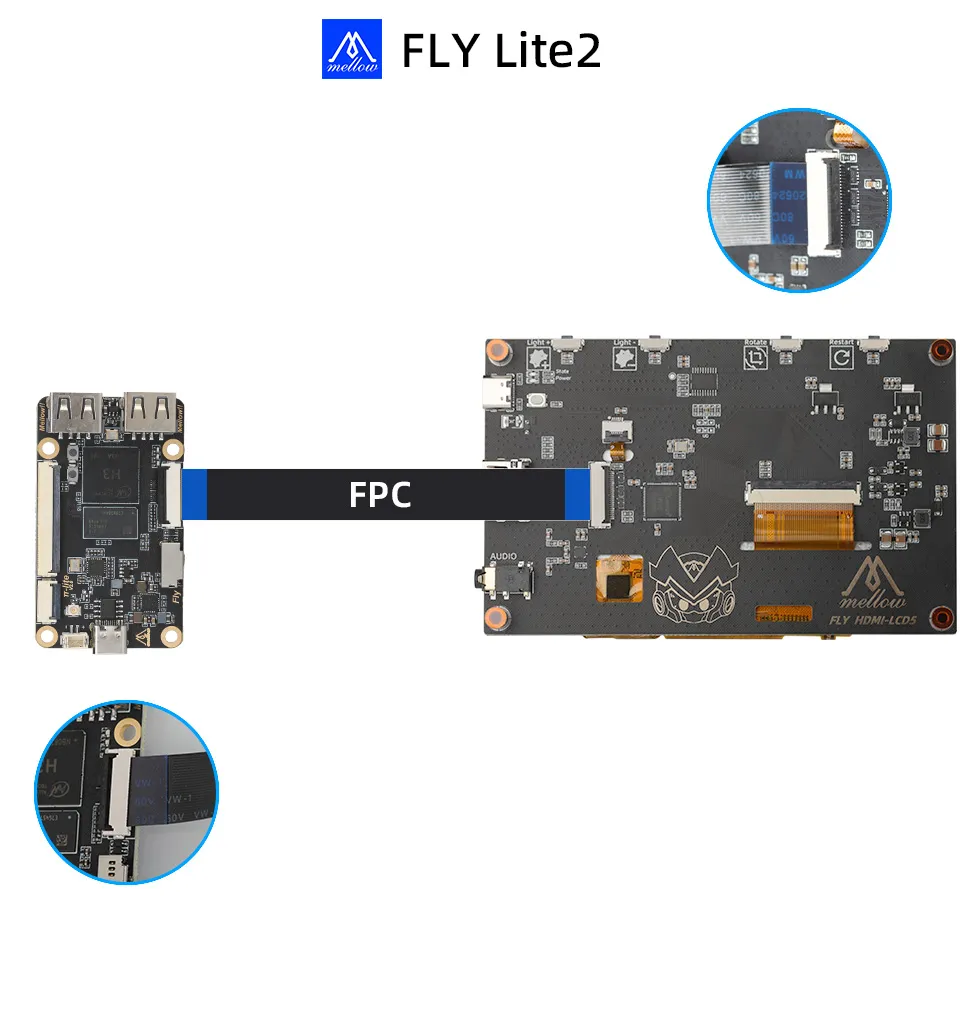

Le colis de l'écran TFT comprend deux câbles FPC, un de 14P (étroit) et un de 16P (large)
Pour lite2.1, il est impératif d'utiliser le câble 16P (large) !!

Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.6.110/

fluidd comme indiqué sur la figure : désélectionner -> filtrer les fichiers et dossiers cachés.
mainsail comme indiqué sur la figure : sélectionner -> afficher les fichiers cachés.
Vous pouvez maintenant voir le dossier .flyos-config, en entrant dans ce dossier, vous trouverez le fichier sys-config.conf.

Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez.

note

La configuration pour l'écran HDMI doit être : hdmi, veuillez noter que il ne doit pas y avoir d'espace après le = !
La configuration pour l'écran à résistance doit être : fly-tft-v2-r, veuillez noter que il ne doit pas y avoir d'espace après le = !, assurez-vous que le commutateur arrière de l'écran est réglé sur Resi
La configuration pour l'écran capacitif doit être : fly-tft-v2-c, veuillez noter que il ne doit pas y avoir d'espace après le = !, assurez-vous que le commutateur arrière de l'écran est réglé sur cap
La configuration pour klipper_screen doit être : 1, veuillez noter que il ne doit pas y avoir d'espace après le = !!
Remarque : le format des paramètres dans le fichier sys-config.conf est key=value, interdiction de modifier le format librement !! Sinon, la configuration ne prendra pas effet !!

Après avoir modifié et enregistré, redémarrez le système pour que les modifications prennent effet.

Information

Connectez l'ordinateur principal à WiFi et obtenez l'IP de l'ordinateur principal, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
Par exemple, si l'IP de votre ordinateur principal est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

Pour lite2.1, connectez-vous via SSH à l'ordinateur principal et exécutez la commande suivante !

sudo sed -i 's/^board=.*$/board=fly-lite2.1/' /boot/FlyOS-Env.txt

Redémarrez le système
Ouvrez FLY TOOLS, suivez les étapes indiquées sur la figure ci-dessous, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite enregistrer la configuration, puis redémarrez l'ordinateur principal pour que les modifications prennent effet !

note

Sélectionnez : fly-tft-v2-r pour l'écran à résistance, veuillez vérifier que le commutateur arrière de l'écran est réglé sur Resi
Sélectionnez : fly-tft-v2-c pour l'écran capacitif, veuillez vérifier que le commutateur arrière de l'écran est réglé sur Cap

Écran à résistance :	Écran capacitif :
Écran HDMI :

Après avoir enregistré la configuration, redémarrez l'ordinateur principal pour que les modifications prennent effet !
