Compilation du firmware USB

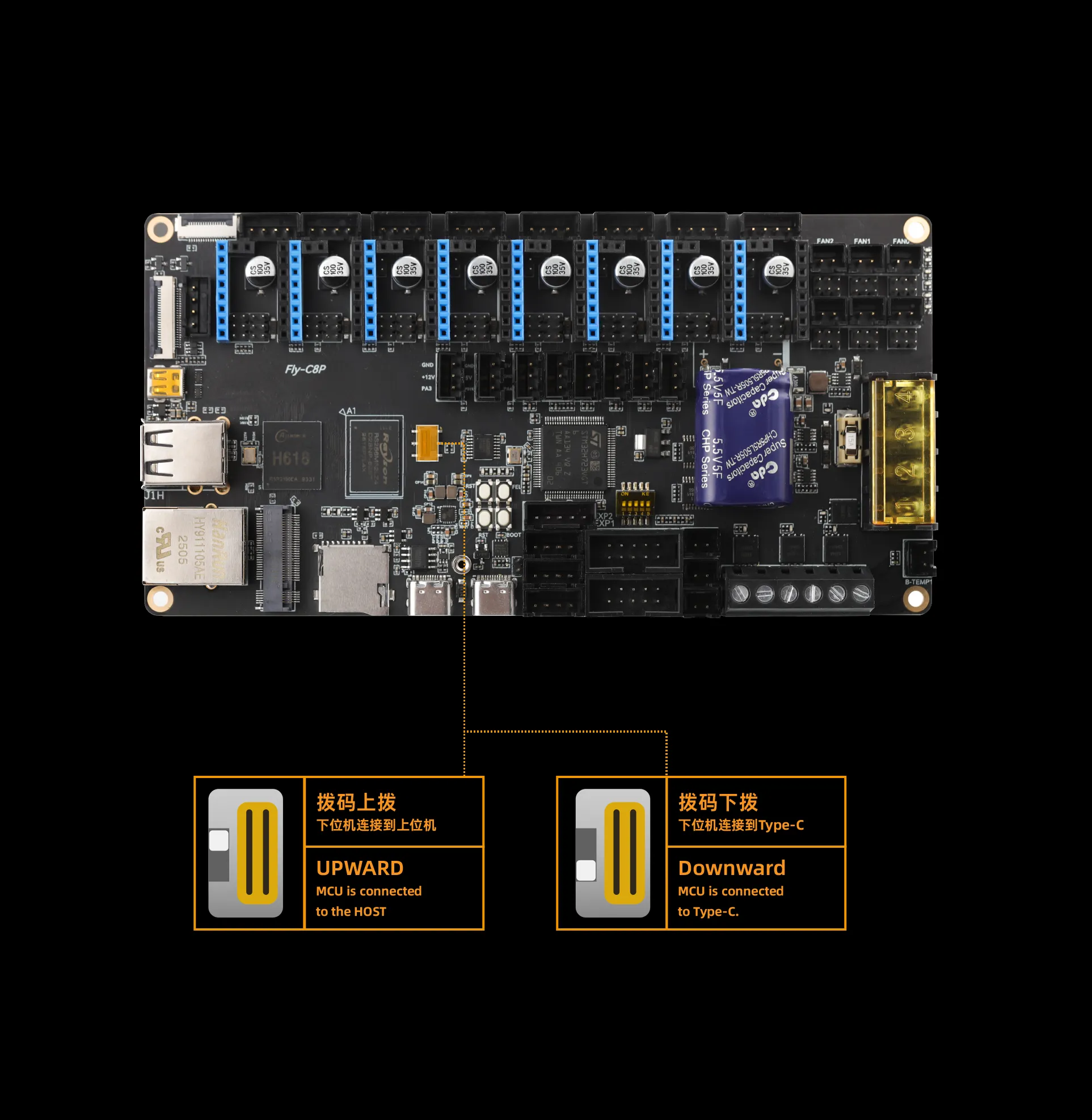

Vérification des interrupteurs DIP

À savoir

En utilisation normale, veuillez placer l'interrupteur DIP en position haut
Lors du réglage des interrupteurs, veuillez les pousser complètement vers le haut, sinon la connexion avec l'appareil pourrait échouer !!!

Connexion SSH à l'hôte

Attention

Avant de compiler le firmware, vous devez vous connecter en SSH à l'hôte via le Wi-Fi

Commencez par :Connectez-vous en SSH à l'hôte via le Wi-Fi

Flashage du firmware USB
Compiler manuellement le firmware USB

Flashage du firmware USB

Remarque

Un firmware USB est déjà compilé dans le système FLYOS-FAST, vous n'avez pas besoin de compiler manuellement le firmware, il suffit d'exécuter la commande ci-dessous pour flasher
Vous pouvez également choisir de compiler manuellement le firmware USB et le compiler vous-même

Il suffit de se connecter à l'hôte via SSH et d'entrer la commande suivante

fly-flash -d auto -h -f /usr/lib/firmware/klipper/stm32h723-128k-usb.bin

Compiler manuellement le firmware USB

Notice sur les opérations de compilation et de configuration du firmware Klipper

note

Assurez-vous que le mode d'entrée du clavier est en mode demi-largeur, c'est-à-dire en mode anglais

Les touches ↑ et ↓ du clavier servent à déplacer le curseur vers le haut ou le bas pour sélectionner les éléments du menu
La touche Entrée ou la barre d'espace Espace sert à cocher un élément du menu ou à accéder au sous-menu
La touche Échap sert à revenir au menu précédent
La touche Q sert à quitter la page de configuration du firmware Klipper
Lors de la sortie de la page de configuration du firmware Klipper avec une invitation, appuyez sur la touche Y pour enregistrer le fichier de configuration

note

Si le nombre d'options dans la page de configuration est faible, activez d'abord [ ] Activer les options de configuration de niveau inférieur supplémentaires pour afficher certaines options masquées

Voici comment compiler le firmware :

Connectez-vous à SSH puis entrez la commande suivante et appuyez sur Entrée :

cd ~/klipper && rm -rf ~/klipper/.config && rm -rf ~/klipper/out && make menuconfig

Où rm -rf ~/klipper/.config && rm -rf ~/klipper/out est la suppression des données de compilation et du firmware précédents, make menuconfig est la compilation du firmware, une fois exécutée, l'interface suivante devrait apparaître

Loading...
Sélectionnez Activer les options de configuration de bas niveau supplémentaires et appuyez sur Entrée

Loading...
Entrez dans le menu Architecture du microcontrôleur puis sélectionnez STMicroelectronics STM32 et appuyez sur Entrée

Loading...
Entrez dans le menu Modèle de processeur, sélectionnez STM32H723 et appuyez sur Entrée

Loading...
Sélectionnez Offset du bootloader, sélectionnez : 128KiB bootloader

Loading...
Sélectionnez Référence d'horloge (cristal de 8 MHz) , sélectionnez : Cristal de 25 MHz

Loading...
Interface de communication, sélectionnez : USB (sur PA11/PA12)

Loading...

Appuyez sur la touche Q, l'option Save configuration apparaît, appuyez ensuite sur la touche Y

La configuration devrait maintenant être sauvegardée, et vous êtes revenu à l'interface en ligne de commande
Entrez la commande suivante pour commencer la compilation, cela prendra un certain temps

make -j4

La compilation est réussie lorsque le contenu suivant s'affiche à la fin

Flashage du firmware

prompt

Exécutez la commande suivante pour flasher le firmware

fly-flash -d auto -h -f /data/klipper/out/klipper.bin

Recherche de l'ID USB

Ouvrez un navigateur, saisissez l'adresse IP de l'ordinateur hôte dans la barre d'adresse. Par exemple, si l'IP de mon hôte est 192.168.101.179, saisissez-la directement et appuyez sur Entrée.

Ouvrez l'interface WEB de l'ordinateur hôte. Dans la barre latérale gauche, trouvez l'option de configuration :

Pour fluidd : {…}, cliquez dessus pour trouver printer.cfg

Pour mainsail : Machine, cliquez dessus pour trouver printer.cfg

Cliquez sur printer.cfg, puis cliquez sur DEVICES en haut à droite.

Cliquez sur SERIAL, puis actualisez.

Actualisation pour fluidd

Actualisation pour mainsail

Copiez l'ID. Cliquez sur la flèche indiquée pour copier.

Pour fluidd, vérifiez la présence de ttyAMC et assurez-vous que Path by ID existe. C'est l'ID USB.

Pour mainsail, vérifiez la présence de ttyAMC et assurez-vous que Path by ID existe. C'est l'ID USB.

Remplir l'ID USB

dangereux

Attention, l'ID ci-dessous ne doit PAS être utilisé !!!!

serial: /dev/serial/by-id/usb-1a86_USB_Serial-if00-port0

Fermez DEVICES et remplissez l'ID.

À savoir

Modifiez dans le fichier de configuration :

[mcu]
serial: /tmp/klipper_host_mcu

[mcu host]
serial: /tmp/klipper_host_mcu

Ajoutez :

[mcu]
serial: <Remplacez ici par l'ID que vous venez de trouver>

Trouvez [MCU] dans fluidd

Trouvez [MCU] dans mainsail

Remplissez l'ID dans la configuration.

prompt

Après avoir rempli l'ID, cliquez sur SAVE & RESTART en haut à droite.

Si Klipper signale ADC out of range, c'est normal. Connectez le lit chauffant et la thermistance à la carte mère, configurez les broches de la thermistance de la buse et du lit chauffant, puis sauvegardez et redémarrez.

dangereux

Remarque : Tous les ID apparaissant dans ce document sont des exemples. En réalité, chaque carte mère a un ID différent. Veuillez utiliser l'ID que vous avez réellement obtenu.
