Connexion et configuration de l'écran

Connexion de l'écran

Connexion de l'écran tactile résistif TFT

Connexion de l'écran tactile résistif TFT

prompt

• Le packaging de l'écran TFT inclut deux câbles FPC, un de 14 broches (étroit) et un de 16 broches (large)
• Utilisez impérativement le 14 broches (étroit) pour l'écran tactile résistif !!

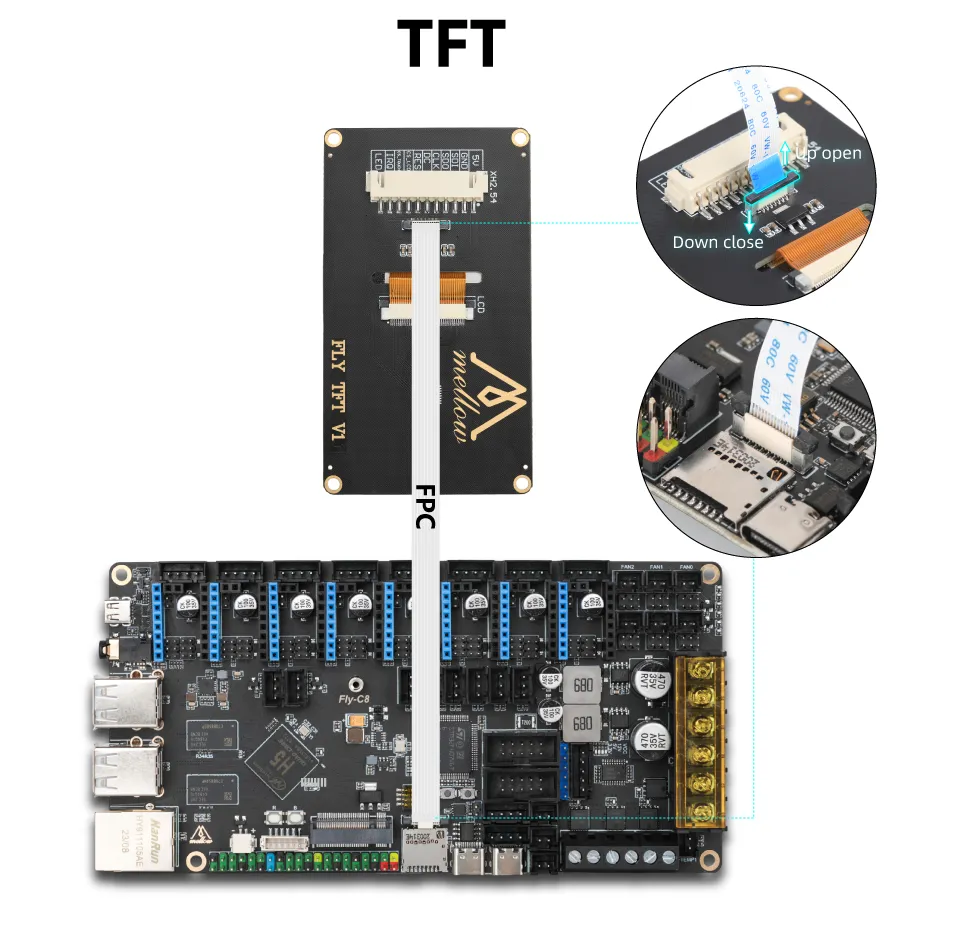

1. Connexion de l'écran tactile résistif FLY-C8

Utilisation de G2T pour C8 V1-V1.2

Connexion de l'écran TFT V2

prompt

• C8 V1-V1.2 ne prend pas en charge la connexion d'écran tactile capacitif TFT V2 et doit être utilisé avec G2T
• Le packaging de l'écran TFT inclut deux câbles FPC, un de 14 broches (étroit) et un de 16 broches (large)
• Utilisez impérativement le 16 broches (large) pour l'écran G2T TFT V2 !!

1. Installation de G2T et de l'écran TFT

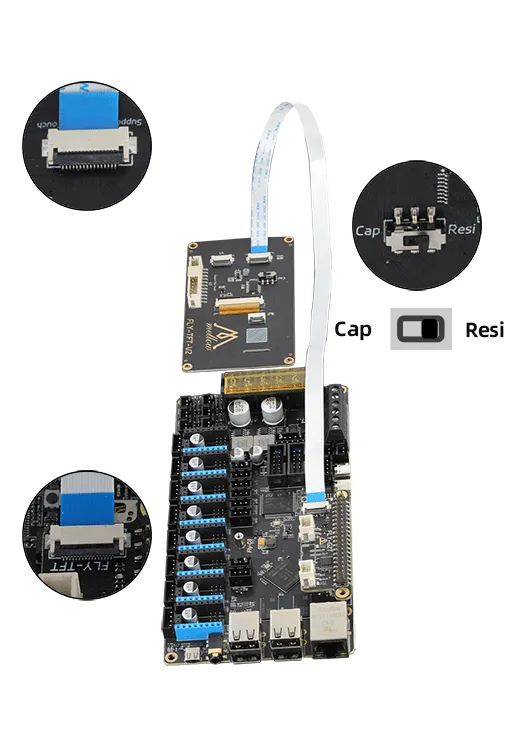

Utilisation d'un écran tactile résistif

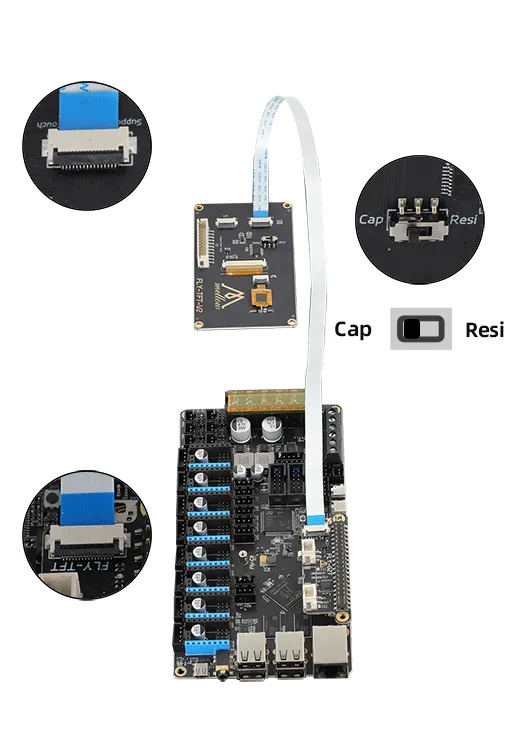

Utilisation d'un écran tactile capacitif

Version C8 V1.3

Connexion de l'écran TFT V2

prompt

• Le packaging de l'écran TFT inclut deux câbles FPC, un de 14 broches (étroit) et un de 16 broches (large)
• Utilisez impérativement le 16 broches (large) pour l'écran G2T TFT V2 !!

1. Installation de G2T et de l'écran TFT
   • Utilisation de l'écran TFT


Connexion HDMI

Connexion HDMI

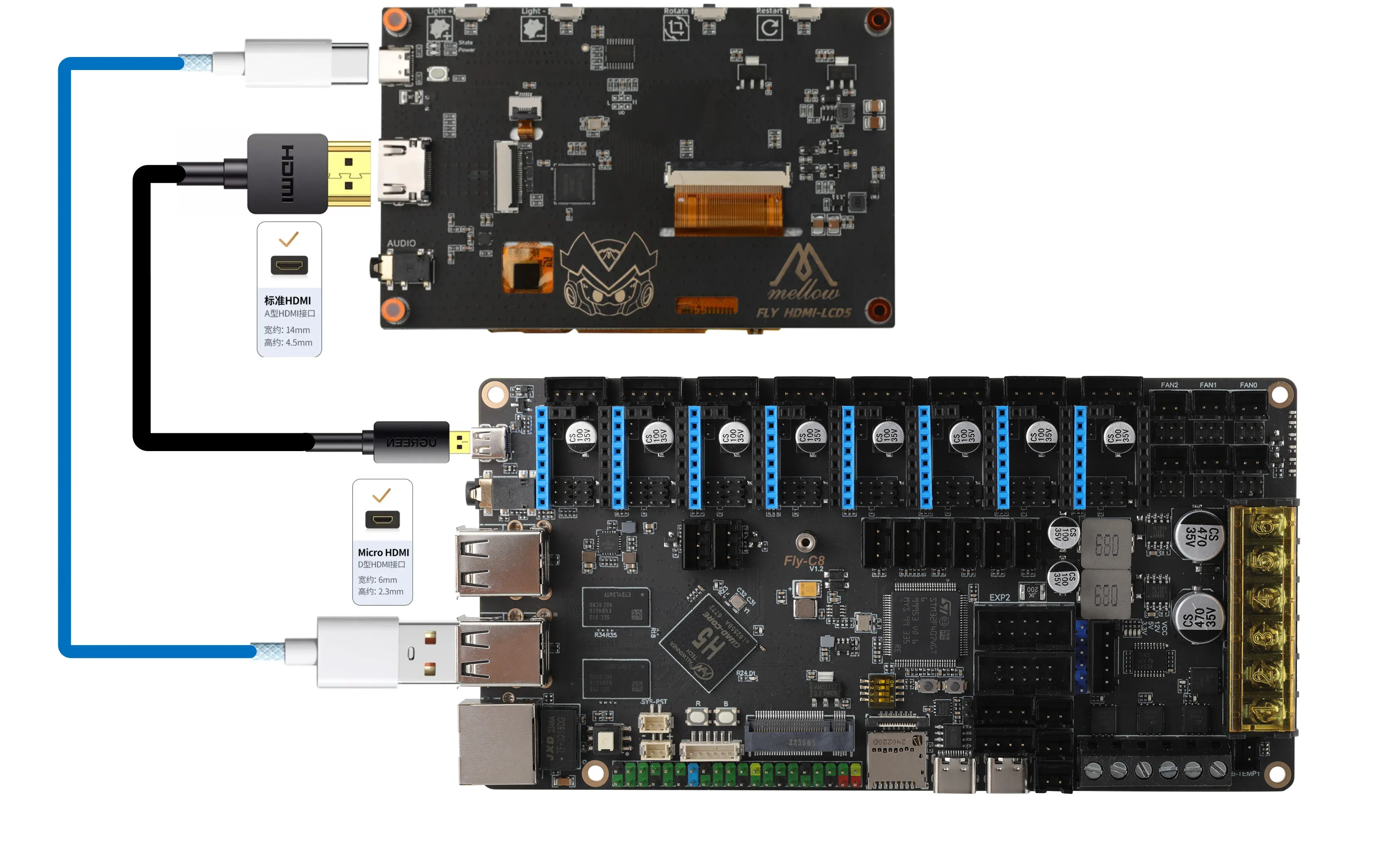

1. Connexion de l'écran FLY-HDMI-LCD5

Méthode de connexion 1

Méthode de connexion 2

---

Configuration de l'écran

Configuration de l'écran du système FLYOS-FAST

Configuration de l'écran du système FLYOS-FAST

1. Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.6.110/

   fluidd comme indiqué sur la figure : désélectionner -> filtrer les fichiers et dossiers cachés.

   mainsail comme indiqué sur la figure : sélectionner -> afficher les fichiers cachés.

2. Vous verrez alors le dossier .flyos-config, entrez ce dossier pour trouver le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez.

note

• Configurez l'écran HDMI en tant que : hdmi, veuillez noter qu'après le = il ne doit y avoir aucun espace !!
• Configurez l'écran tactile résistif en tant que : fly-tft-v1 ou fly-tft-v2-r, veuillez noter qu'après le = il ne doit y avoir aucun espace !!, vérifiez que le commutateur arrière de l'écran est réglé sur Resi
• Configurez l'écran tactile capacitif en tant que : fly-tft-v2-c, veuillez noter qu'après le = il ne doit y avoir aucun espace !!, vérifiez que le commutateur arrière de l'écran est réglé sur Cap
• Configurez klipper_screen en tant que : 1, veuillez noter qu'après le = il ne doit y avoir aucun espace !!
• Remarque : le format des paramètres dans le fichier sys-config.conf est key=value, il est interdit de modifier le format arbitrairement !! Sinon, la configuration ne sera pas effective !! !

4. Après avoir modifié et enregistré, redémarrez le système pour que les modifications prennent effet.

Configuration de l'écran du système FLYOS-Armbian

Configuration de l'écran du système FLYOS-Armbian

Information

• Connectez l'ordinateur principal à WiFi, obtenez l'IP de l'ordinateur principal, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'adresse IP de votre ordinateur principal est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

1. Ouvrez FLY TOOLS, suivez les étapes indiquées sur la figure ci-dessous, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite Enregistrer la configuration, le redémarrage de l'ordinateur principal prendra effet !

note

• Sélectionnez fly-tft-v1 ou fly-tft-v2-r pour l'écran tactile résistif, vérifiez que le commutateur arrière de l'écran est réglé sur Resi
• Sélectionnez fly-tft-v2-c pour l'écran tactile capacitif, vérifiez que le commutateur arrière de l'écran est réglé sur Cap
• Sélectionnez hdmi pour l'écran HDMI

Écran tactile résistif :	Écran tactile capacitif, nécessite G2T :
Écran HDMI : :

2. Après avoir enregistré la configuration, redémarrez l'ordinateur principal pour que les modifications prennent effet !

---
