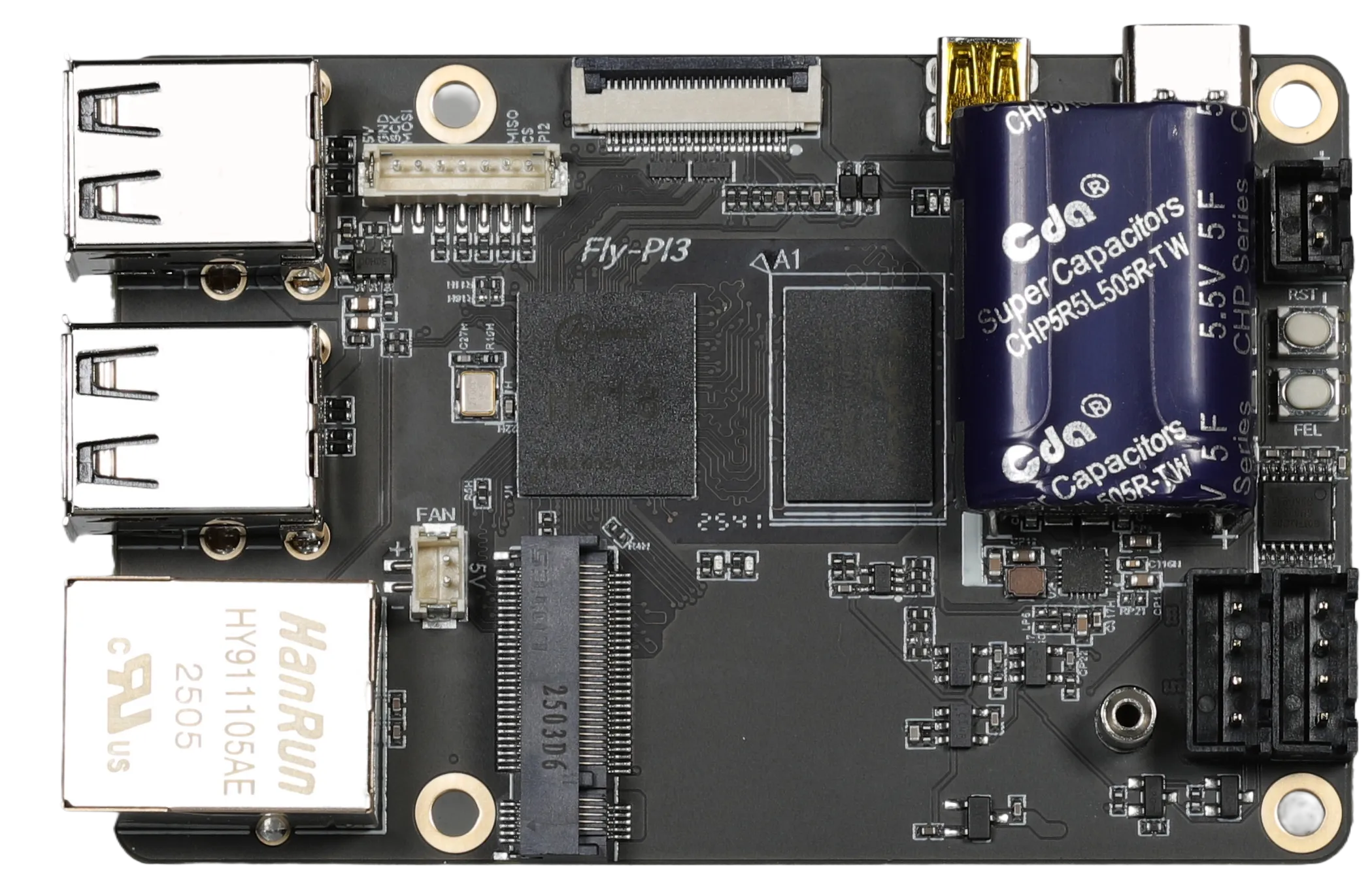

Верхний компьютер FLY-Pi V3

FLY-Pi V3 — это верхний компьютер стандартного форм-фактора, совместимый по размерам с Raspberry Pi, предназначенный для обеспечения стабильного и мощного вычислительного ядра для профессиональной 3D-печати. Он не только идеально заменяет Raspberry Pi, но и благодаря глубоко оптимизированной системе Klipper, промышленным интерфейсам и гибким решениям для расширения памяти помогает раскрыть более высокоскоростной, точный и надежный опыт печати.

Loading...

Ключевые особенности​

  • Глубокая оптимизация, скачок производительности: Оснащен четырехъядерным процессором Allwinner H618, система предустановлена с глубоко кастомизированной прошивкой FlyOS & Klipper, что обеспечивает значительное улучшение эффективности обработки и производительности печати по сравнению с нативными версиями.
  • Гибкая память, конфигурация по потребностям: На плате установлен специализированный интерфейс M2WE, поддерживающий кастомный модуль FLY M2WE (Wi-Fi/eMMC), предоставляя вам опцию для высокоскоростной загрузки системы.
  • Работа из коробки, полная экосистема: Система предварительно сконфигурирована со всеми необходимыми плагинами, не требуя сложной настройки, что значительно сокращает время от установки до первой печати.
  • Промышленный дизайн, стабильность и надежность: Обеспечивается широковольтное питание 12-24В, защита от выключения при пропадании питания, выделенный SPI-интерфейс для акселерометра, что гарантирует стабильную работу в течение длительного времени.
  • Богатые интерфейсы, без проблем с расширением: Множество выходов для устройств отображения, несколько последовательных портов, интерфейс расширения RRF, удовлетворяющие потребности в подключении различных периферийных устройств.
  • Обновление в один клик, поддержка OTA: Поддерживается обновление системы в один клик, позволяя легко получать последние функции и патчи безопасности без необходимости перепрошивки системы.

Важная информация о покупке и использовании​

Важно: О памяти

FLY-Pi V3 поставляется без каких-либо устройств хранения данных (т.е. без модуля M2WE или карты Micro SD). Для нормальной работы устройства вы должны как минимум установить один из следующих носителей данных:

  • Вариант 1 (рекомендуется): Приобретите кастомный модуль FLY M2WE для более высокой скорости отклика системы и повышенной надежности.
  • Вариант 2: Приготовьте самостоятельно карту Micro SD (TF) объемом от 16GB до 128GB.

Подробные технические характеристики продукта​

1. Ядро системы (SoC)​

  • CPU: Allwinner H618, 4-ядерный 64-битный Cortex-A53
  • GPU: Arm Mali-G31 MP2
  • Оперативная память: 1GB DDR4

2. Память и расширение​

  • Внешняя память: Поддерживает карты Micro SD (TF) до 128GB
  • Встроенный интерфейс расширения M2WE: Для подключения официального модуля FLY M2WE (Wi-Fi / eMMC).

3. Богатые интерфейсы​

  • Видеовыходы:
    • Micro HDMI x 1
    • FPC-HDMI x 1
    • FPC-TFT x 1
    • (Поддерживает прямое подключение экранов TFT и HDMI, обеспечивая более гибкое развертывание)
  • USB и сеть:
    • Порт USB 2.0 x 4
    • 100M Ethernet порт (Eth) x 1
  • Промышленные и расширительные интерфейсы:
    • UART x 1 (можно использовать для подключения экрана по UART)
    • SPI интерфейс (ZH1.5-7P) x 1 (для подключения датчиков типа ADXL345, реализации компенсации резонанса и других функций)
    • Интерфейс расширения RRF x 1
    • RS232 x 2 (можно подключать платы инструментов с RS232)

4. Питание и управление энергопотреблением​

  • Входное напряжение: DC 12V-24V (через клеммы питания) или 5V/2A (через интерфейс Type-C)
  • Интерфейс для вентилятора 5V: Обеспечивает постоянный выход 5В (примечание: этот интерфейс не поддерживает ШИМ-регулировку скорости)
  • Функция защиты от отключения питания:
    • Поддерживает функции возобновления печати после сбоя питания и безопасного выключения при пропадании питания.
    Примечание по настройке

    Для активации эти функции необходимо настроить в системе, по умолчанию они отключены.

5. Система и программное обеспечение​

  • Операционная система: FlyOS-FAST (облегченная система, оптимизированная для 3D-печати)
  • Базовая прошивка: Глубоко оптимизированная прошивка Klipper & нативная поддержка RRF
    • Пояснение по оптимизации: Мы провели глубокую низкоуровневую оптимизацию и адаптацию на основе нативной Klipper, что обеспечивает значительное улучшение по сравнению с оригинальной версией в эффективности обработки команд, планировании движения и вычислительной производительности, предоставляя вам максимальную скорость печати и точность.
  • Предустановленное ПО (работа из коробки):
    • Основные компоненты: Klipper, Moonraker
    • Веб-интерфейсы: Mainsail, Fluidd (опционально, по умолчанию Fluidd)
    • Поддержка сенсорного экрана: Klipper-Screen (по умолчанию отключен)
    • Поддержка камеры: Crowsnest (по умолчанию отключен)
    • Плагины расширенного функционала: Необходимые плагины, такие как Input Shaping, компенсация резонанса, предустановлены (numpy уже установлен, дополнительная настройка не требуется)

Важные предупреждения​

Предупреждение о конфликте интерфейсов

Экран TFT и интерфейс SPI акселерометра НЕЛЬЗЯ использовать одновременно!

  • Аппаратный конфликт: Экран TFT (через интерфейс FPC-TFT), интерфейс SPI акселерометра (ZH1.5-7P) и интерфейс расширения RRF аппаратно используют одни и те же ресурсы SPI.
  • Последствия: При одновременном подключении это вызовет аномальное отображение на экране и серьезные ошибки в измерениях акселерометра.
  • Решение: При использовании обязательно подключайте только одно из этих устройств.
Предупреждение об интерфейсе M2WE

Частный протокол, ЗАПРЕЩЕНО подключать устройства не от FLY!

  • Встроенный интерфейс расширения M2WE использует частный протокол FLY, физические и электрические характеристики являются кастомными.
  • Поддерживает подключение ТОЛЬКО официального модуля FLY M2WE (для расширения функционала Wi-Fi или eMMC памяти).
  • СТРОГО ЗАПРЕЩЕНО подключать любые стандартные или неофициальные M.2 устройства, так как это неизбежно приведет к необратимому повреждению аппаратной части платы.
О функции Wi-Fi

FLY-Pi V3 не имеет встроенного модуля Wi-Fi.

Если вам нужен Wi-Fi, у вас есть два варианта:

  1. Рекомендуемый вариант: Приобретите и используйте официальный модуль M2WE Wi-Fi от FLY.
  2. Альтернативный вариант: Используйте универсальный USB Wi-Fi модуль, но обязательно убедитесь, что он поддерживает Linux и не требует драйверов для обеспечения совместимости.
