Система установки

Инструкция для новичков по работе с ПК

Инструкция для новичков по работе с ПК

Подготовка перед установкой системы

• Читалка карт
• TF-карта объемом не менее 16 ГБ и не более 128 ГБ, скорость передачи данных должна быть класса 10 или выше
• Скачайте соответствующий образ системы
• Скачайте необходимый инструмент для записи

Установка системы

к сведению

Запись на TF-карту или запись через TF-карту на M2WE может выполняться одним из этих способов

к сведению

• Если устройство установлено с M2WE и картой памяти, система по умолчанию будет запускаться с карты памяти

• Рекомендуется использовать TF-карту для записи системы, запись через USB на M2WE может завершиться неудачей из-за совместимости драйверов и т.д., рекомендуется использовать запись карты памяти на M2WE

• Обратите внимание на совместимость скачанного образа системы, если он не совместим, система не запустится ::>

  Запись на TF-карту

  Запись системы на TF-карту

  Подготовительные работы

  • Сначала установите программное обеспечение SDFormatter и Rufus Инструменты форматирования
  • Распакуйте систему, после распаковки расширение файла должно быть .img
  • Не рекомендуется использовать balenaetcher или Raspberry Pi для записи системы
  • Вставьте TF-карту в кардридер и подключите кардридер к USB-порту компьютера
  • Если на TF-карте есть данные, сделайте резервную копию. После записи системы TF-карту не рекомендуется вынимать, за исключением случаев, когда нужно записать систему на M2WE, тогда можно вынуть TF-карту

  Форматирование карты памяти

  • Используйте программу SDFormatter.exe для форматирования TF-карты
  • Выберите нужный вам диск для форматирования



  • Или используйте стандартную программу "Дисковое управление" Windows для удаления разделов, затем создайте раздел заново.

  Запись на TF-карту

  Запись системы

  1. Откройте Rufus, выберите устройство, выбранное устройство должно отображать объем, совпадающий с объемом записываемой карты, подключенной к компьютеру.



  2. Выберите тип загрузки. По умолчанию достаточно выбрать 镜像 файл.

  3. Выберите образ файла, нажмите на кнопку Выбрать, расположенную справа от Тип загрузки, и выберите .img-файл после его распаковки.

  4. После выбора образа файла поле Тип загрузки изменится на имя файла образа.



  5. Нажмите кнопку Начать. Если появляется всплывающее окно с предупреждением о необходимости очистки дисковых данных, нажмите ОК.



  6. После завершения записи компьютер издаст звуковой сигнал, а индикатор прогресса покажет Готово.



  7. После завершения записи не торопитесь вынимать записываемую карту.

  8. Откройте Проводник файлов и проверьте, существует ли флешка или съемный диск с именем FlyOS-Conf.



  9. Откройте FlyOS-Conf. Если присутствуют указанные на изображении ниже два файла, это означает успешную запись.



  10. Установите системную карту на материнскую плату.

  Запись через TF-карту на M2WE

  Через TF-карту к M2WE

  к сведению

  Системная миграция может полностью перенести образ с TF-карты в M2WE, после завершения миграции содержимое M2WE будет идентично содержимому TF-карты.

  • После установки M2WE подключите питание для запуска системы
  • Сначала подключитесь к SSH через последовательный порт по ссылке
  • Выполните следующую команду, возможно потребуется ввести пароль, введите mellow и нажмите Enter (пароль не отображается при вводе)

  sudo nand-sata-install

  • Выберите вариант Boot from eMMC - system on eMMC и нажмите клавишу Enter (обычно это значение по умолчанию, просто нажмите Enter)



  • При появлении сообщения This script will erase your eMMC. Continue? выберите Yes и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)



  • Выберите файловую систему типа ext4 и нажмите Enter (обычно это значение по умолчанию, просто нажмите Enter)



  • Подождите терпеливо, пока не появится индикатор прогресса (если более чем за 2 минуты индикатор не появится, нажмите CTRL+C, чтобы прервать операцию, затем перезагрузите устройство и повторите попытку)



  • Во время процесса миграции не отключайте питание и не выполняйте другие операции, пока миграция не завершится
  • После завершения миграции нажмите Enter, чтобы продолжить, и дождитесь полного выключения устройства



  • После выключения отключите TF-карту, снова подключите питание и запустите устройство, теперь система будет загружаться из eMMC

  Запись через USB на M2WE

  Через подготовку USB для M2WE

  Подготовительные работы

  Подготовительные работы

  • Сначала установите программное обеспечение SDFormatter и Rufus Инструмент форматирования
  • Скачайте драйвер M2WE BOOT
  • Распакуйте систему, после распаковки имя файла должно заканчиваться на .img
  • Не рекомендуется использовать balenaetcher или Raspberry Pi для записи системы
  • Установите M2WE или SD-карту на M2SD, затем подключите M2SD к USB-порту компьютера
  • Если в M2WE есть данные, сделайте резервную копию

  Установка драйверов

  • Запустите программу Zadig
  • За исключением первого Zadig, который не требует установки и может быть запущен сразу, остальные два нуждаются в установке. Во время установки просто нажимайте Далее или Next
  • Откройте Zadig, в меню сверху выберите в разделе Options пункт List All Devices



  подсказывать

  Убедитесь, что устройство подключено к компьютеру при нажатии кнопки

  • Установите M2WE, удерживая кнопку BOOT и подключив двусторонний USB к компьютеру



  FLY-C8

  • Порты FLY-C8



  FLY-Pi v2

  • Порты FLY-Pi v2



  FLY-Pi(π)

  • Порты FLY-Pi



  FLY-Gemini

  • Порты FLY-Gemini



  • Запустите zadig



  • Если всё выполнено правильно, в zadig появится новый элемент Неизвестное устройство #x или USB устройство(VID_1f3a_PID_efe8), выберите его



  • После выбора устройства проверьте, совпадает ли USB ID с изображением выше. Если нет, выберите другое устройство
  • На втором изображении можно выбрать только WinUSB(vxxxxxxx), версия не важна
  • Нажмите Установить драйвер для установки драйвера



  подсказывать

  • Драйвер USB успешно установлен (драйвер устанавливается один раз, если в дальнейшем понадобится повторная запись, драйвер устанавливать не нужно)
  • Запустите установленный FLY-BOOT, нажмите Проверить устройство
  • Если предыдущие шаги выполнены правильно, будет показано, что доступное устройство обнаружено
  • Нажмите Запустить BOOT, если всё нормально, будет показано, что BOOT успешно активирован

  Форматирование M2WE

  • Используйте программу TFFormatter.exe для форматирования диска BOOT



  • Или используйте встроенные средства Windows для удаления разделов, после удаления разделов создайте их заново
  • Теперь можно открыть проводник, там появится флешка размером 14.5 ГБ (16 ГБ eMMC показывает размер как 14.5 ГБ)
  • Теперь можно использовать Win32diskimager для записи системного образа, выбрав этот 14.5 ГБ USB-накопитель

  Запись на M2WE

  Запись системы

  1. Откройте Rufus, выберите устройство, выбранное устройство должно отображать объем, совпадающий с объемом записываемой карты, подключенной к компьютеру.



  2. Выберите тип загрузки. По умолчанию достаточно выбрать 镜像 файл.

  3. Выберите образ файла, нажмите на кнопку Выбрать, расположенную справа от Тип загрузки, и выберите .img-файл после его распаковки.

  4. После выбора образа файла поле Тип загрузки изменится на имя файла образа.



  5. Нажмите кнопку Начать. Если появляется всплывающее окно с предупреждением о необходимости очистки дисковых данных, нажмите ОК.



  6. После завершения записи компьютер издаст звуковой сигнал, а индикатор прогресса покажет Готово.



  7. После завершения записи не торопитесь вынимать записываемую карту.

  8. Откройте Проводник файлов и проверьте, существует ли флешка или съемный диск с именем FlyOS-Conf.



  9. Откройте FlyOS-Conf. Если присутствуют указанные на изображении ниже два файла, это означает успешную запись.



  10. Установите системную карту на материнскую плату.

  Запись через M2SD Burner на M2WE или TF-карту

  Установка M2WE или SD-карты на M2SD

  Важное предупреждение

  • Данное устройство поддерживает USB3.0
  • Одновременная установка TF и M2WE не поддерживается
  • После установки M2WE или SD-карты и подключения к USB-порту компьютера можно выполнить форматирование
  • Установка других устройств, таких как NVME, приведет к повреждению устройства!!!

  Установка M2WE



  Установка TF



  Подготовительные работы

  • Сначала установите программное обеспечение SDFormatter и Rufus Форматировочные инструменты
  • Распакуйте систему, после распаковки файл должен иметь расширение .img
  • Рекомендуется не использовать balenaetcher или Raspberry Pi для записи системы
  • Установите M2WE или SD-карту на M2SD, а затем подключите M2SD к USB-порту компьютера
  • Если на M2WE или TF-карте есть данные, сделайте резервную копию

  Форматирование карты памяти

  • Используйте программное обеспечение TFFormatter.exe для форматирования
  • Выберите диск для форматирования



  • Либо используйте встроенную функцию Windows по управлению дисками для удаления разделов, затем создайте новый раздел.

  Запись системы

  Запись системы

  1. Откройте Rufus, выберите устройство, выбранное устройство должно отображать объем, совпадающий с объемом записываемой карты, подключенной к компьютеру.



  2. Выберите тип загрузки. По умолчанию достаточно выбрать 镜像 файл.

  3. Выберите образ файла, нажмите на кнопку Выбрать, расположенную справа от Тип загрузки, и выберите .img-файл после его распаковки.

  4. После выбора образа файла поле Тип загрузки изменится на имя файла образа.



  5. Нажмите кнопку Начать. Если появляется всплывающее окно с предупреждением о необходимости очистки дисковых данных, нажмите ОК.



  6. После завершения записи компьютер издаст звуковой сигнал, а индикатор прогресса покажет Готово.



  7. После завершения записи не торопитесь вынимать записываемую карту.

  8. Откройте Проводник файлов и проверьте, существует ли флешка или съемный диск с именем FlyOS-Conf.



  9. Откройте FlyOS-Conf. Если присутствуют указанные на изображении ниже два файла, это означает успешную запись.



  10. Установите системную карту на материнскую плату.

Установка системной карты

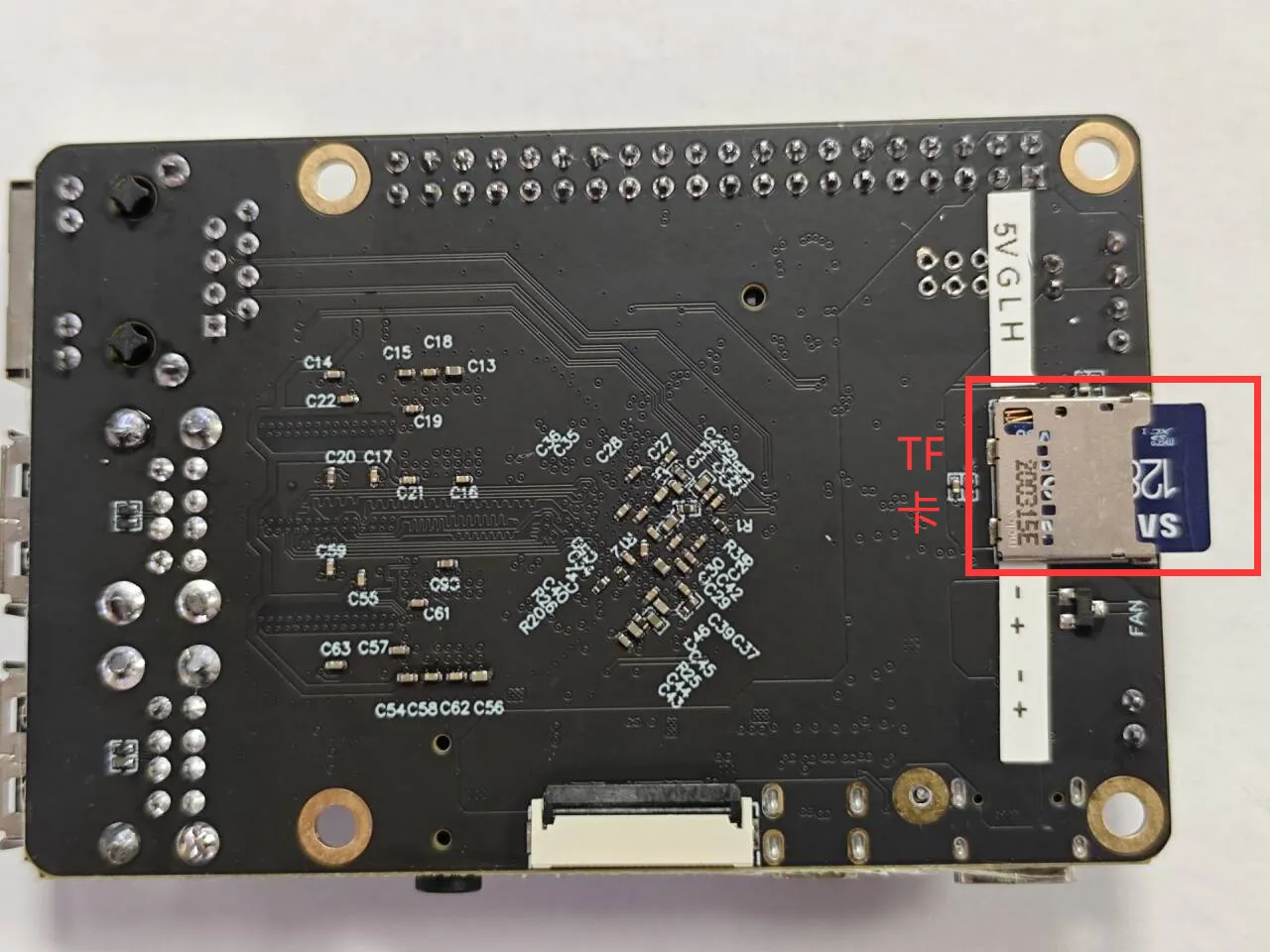

Установка TF-карты на PI V2

• После записи системы на TF-карту необходимо подключить TF-карту к PI V2, иначе система не запустится

Установка M2WE на PI V2

• Обратите внимание, что если установлена TF-карта, система по умолчанию будет запускаться с TF-карты
• Обратите внимание, что фиксаторы должны быть закреплены 1.27-миллиметровым шестигранником

Установка антенны

1. Установите антенну для модуля M2WE или 2.4G WiFi

заметка

• Для работы Wi-Fi на FLY-компьютере требуется модуль M2WE или 2.4G WiFi, иначе Wi-Fi не будет работать
• Обратите внимание, что компьютер не поддерживает сети Wi-Fi с именем на китайском языке, а также сети Wi-Fi, поддерживающие одновременную работу в диапазонах 2.4G и 5G

• Красная стрелка указывает место подключения антенны Wi-Fi
• Разъем Wi-Fi — это ipex1
• Антенну необходимо установить на M2WE, иначе может возникнуть проблема слабого сигнала при подключении к роутеру
