Подключение основной платы
Схема интерфейсов
Описание интерфейсов

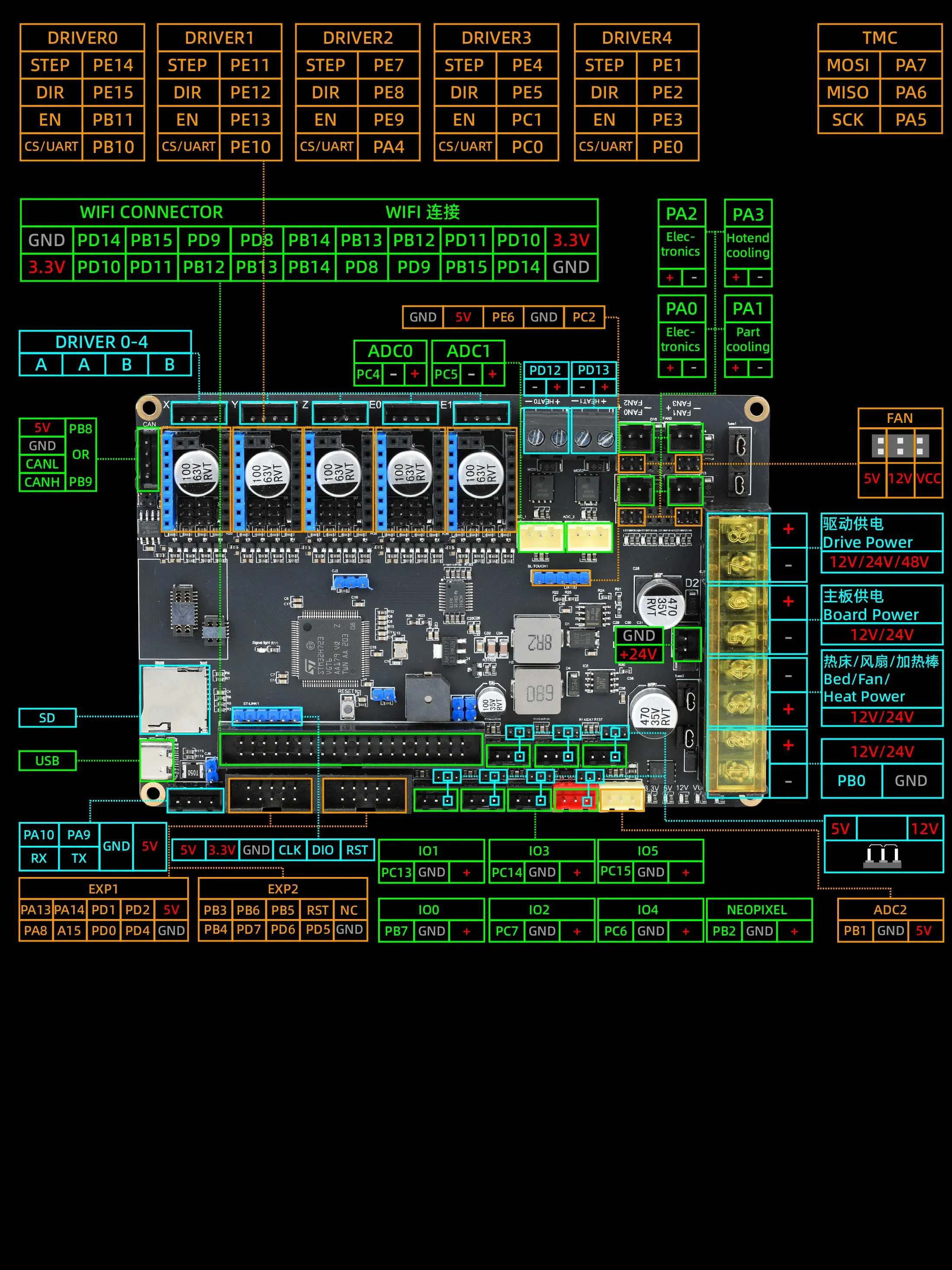

Описание выводов (Pin)
Подключение питания

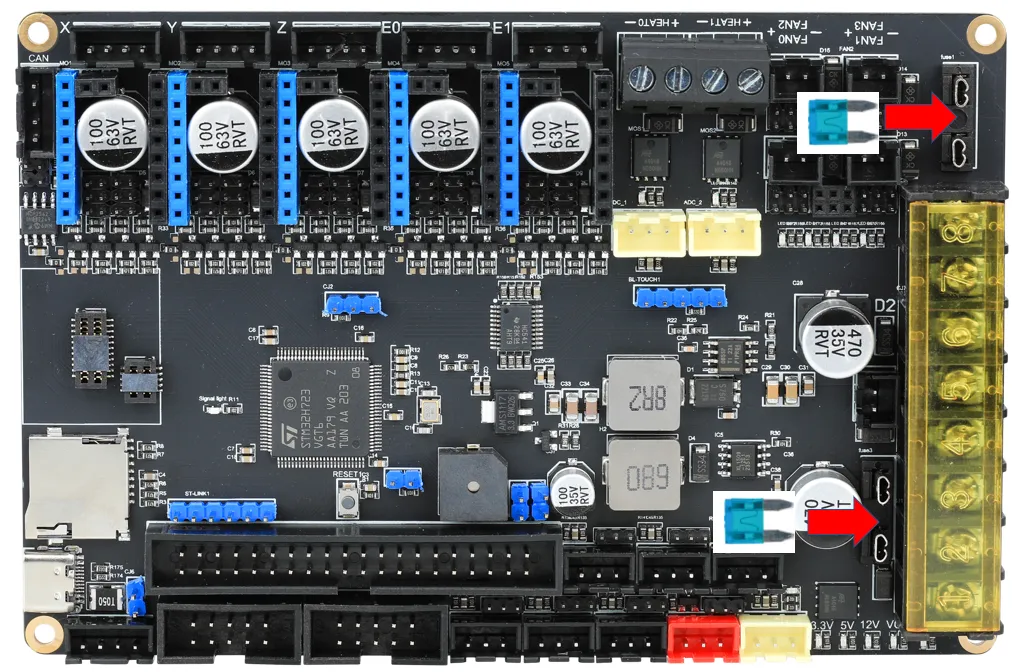

- Установка предохранителя
Установка драйверов
Драйверные перемычки материнской платы
Установка драйверов
-
Перед установкой драйвера необходимо провести соответствующую проверку, чтобы избежать повреждения драйвера или материнской платы.
-
Драйвер FLY: Если функция бесконечного возврата в ноль не используется, установите перемычку в положение 1; наоборот, если функция используется, установите перемычку в положение ON.
Loading...осторожно- Внимание!!! При установке модуля драйвера обязательно убедитесь, что он вставлен в правильном направлении, т.е. вывод EN находится в левом верхнем углу, иначе можно повредить драйвер и даже материнскую плату!!! Не забудьте установить радиатор на драйвер!!!
Loading...
Подключение шагового двигателя
- Независимо от производителя, двухфазный шаговый двигатель в конечном итоге имеет 4 провода. Независимо от цвета — черный, белый, зеленый, желтый — это всегда 4 провода. Поэтому нам нужно сгруппировать провода на две группы: A и B.
- Для двухфазного четырехпроводного шагового двигателя нам не обязательно знать, какая группа A, а какая B, главное — определить, что они составляют одну группу. Направление вращения можно изменить в конфигурации.
-
В 3D-принтерах чаще всего используются двухфазные четырехпроводные шаговые двигатели, принцип работы которых показан на схеме ниже. Существует два способа определения порядка проводов шагового двигателя:
- Соедините любые два провода и попробуйте вручную провернуть вал двигателя. Если чувствуется заметное сопротивление, эти два провода принадлежат к одной группе. Если нет, то они не в одной группе, и нужно проверить другие провода.
- Используйте мультиметр в режиме проверки целостности цепи. Проверьте любые два провода шагового двигателя. Если они звенят (замыкаются), то они принадлежат к одной группе. Если нет, то они не в одной группе, и нужно проверить другие провода.
Loading...Loading...
Подключение нагревательного картриджа
Подключение нагреваемого стола (Hotend)
-
Нагреваемый стол на переменном токе (AC): При подключении твердотельного реле (SSR) обратите внимание, чтобы не перепутать вход и выход.
Loading...Loading... -
Нагреваемый стол на постоянном токе (DC): При подключении стола постоянного тока к встроенному MOSFET обратите внимание на мощность. Максимальный ток для стола постоянного тока не должен превышать 10А. Если ток превышает 10А, рекомендуется использовать внешний MOSFET-модуль для управления столом, иначе можно нанести необратимый ущерб материнской плате.
Loading...
Подключение терморезистора (термистора) для измерения температуры
Типы термисторов
-
Способ подключения термистора показан на рисунке ниже. Тип термистора уточняйте у продавца.
-
Если термистор приобретен у FLY (как показано на рисунке ниже), установите в конфигурации sensor_type: ATC Semitec 104GT-2
Loading... -
Если используется обычный NTC 100K (как показано на рисунке ниже), установите в конфигурации sensor_type: Generic 3950
Loading...Loading...
Подключение термистора к материнской плате
Подключение вентиляторов
-
Подключение вентиляторов
подсказыватьВыбор напряжения вентилятора. Используйте перемычку для замыкания соответствующих контактов, как показано на рисунке ниже. Примечание: Способ установки перемычки в желтых рамках на рисунке одинаков. Внимание!!! Выбор неправильного напряжения для вентилятора может повредить вентилятор или MOSFET-модуль.
- Установка MOSFET-модуля (не имеет значения полярность). См. рисунок ниже.
Loading...- Подключение вентилятора
Loading...
Подключение концевых выключателей
- Концевые выключатели бывают нормально разомкнутые (NO) и нормально замкнутые (NC). В 3D-принтерах рекомендуется использовать нормально замкнутые (NC), так как в случае проблем с проводкой концевика система своевременно сообщит об ошибке, что поможет избежать ненужных столкновений и повреждения принтера.
Напряжение концевых выключателей на Super8 можно изменить, перепаяв резистор. Доступные варианты: 3.3В, 5В, 12В, по умолчанию 5В. Напряжение по умолчанию подходит для большинства сценариев использования, изменять не требуется. Если требуется изменение, действуйте осторожно.
Подключение датчика выравнивания стола
Подключение индуктивного датчика приближения
-
VORON официально рекомендует использовать датчик Omron TL-Q5MC (ранее рекомендовался PL08N, принцип тот же, отличается только расстояние срабатывания) для выравнивания нагреваемого стола. Способ подключения показан на рисунке ниже.
Loading...
Подключение BL-Touch
-
BL-Touch имеет всего пять проводов. Три провода составляют первую группу, отвечающую за питание датчика и втягивание/выдвижение щупа. Вторая группа — это провод земли и сигнальный провод, выводящий сигнал концевика. При подключении BL-Touch внимательно сверяйте порядок проводов. Неправильное подключение может навсегда повредить датчик и материнскую плату!!! Способ подключения показан на рисунке ниже.
Loading...
Подключение Klicky
-
Klicky — это датчик выравнивания от стороннего производителя, который можно изготовить самостоятельно с очень низкой себестоимостью. Он стабилен в работе, имеет высокое соотношение цены и качества, рекомендуется к использованию. Способ подключения показан на рисунке ниже.
-
Адрес проекта: jlas1/Klicky-Probe
Loading...
Подключение Voron Tap
-
Tap — это Z-датчик, основанный на сопле, предназначенный для принтеров V2 и Trident. Вся головка инструмента перемещается для срабатывания оптического выключателя, что обеспечивает лучшую точность по сравнению с обычными концевыми выключателями, и позволяет использовать практически любую печатную платформу, представленную на рынке.
заметкаНе рекомендуется подключать Voron Tap к 24В. В некоторых версиях использование 24В с определенной вероятностью может привести к сгоранию датчика Tap. Это не проблема продукции FLY, а конструктивный недостаток Voron Tap, пожалуйста, примите к сведению!!!
осторожноВнимание: Не перепутайте 5В и GND, иначе можно повредить датчик Tap или даже материнскую плату!!!
Loading...
Подключение ЖК-дисплея FLY-Mini12864
-
Ниже показан способ подключения дисплея FLY mini12864. Для дисплеев других производителей обращайтесь к соответствующим производителям. Неправильное подключение дисплея Mini12864 (перепутана полярность или провода) может привести к невозможности подключения хоста к MCU. Если до использования дисплея mini12864 можно было нормально подключиться к MCU материнской платы, а после использования mini12864 подключение к MCU стало невозможным, попробуйте отключить кабель mini12864!!!
Loading...
Подключение к хосту (компьютеру/одноплатнику)
-
Материнская плата подключается к USB-порту хоста через интерфейс Type-C, также возможен вариант подключения через последовательный порт (UART). Здесь рассматривается только первый вариант.
Loading...
