Подключение и настройка экрана

Подключение экрана

подсказывать

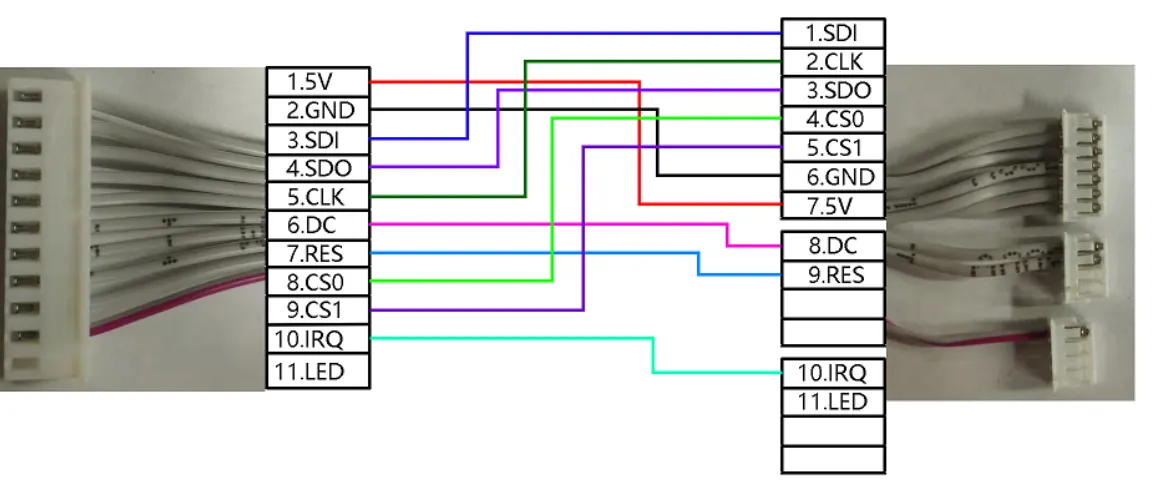

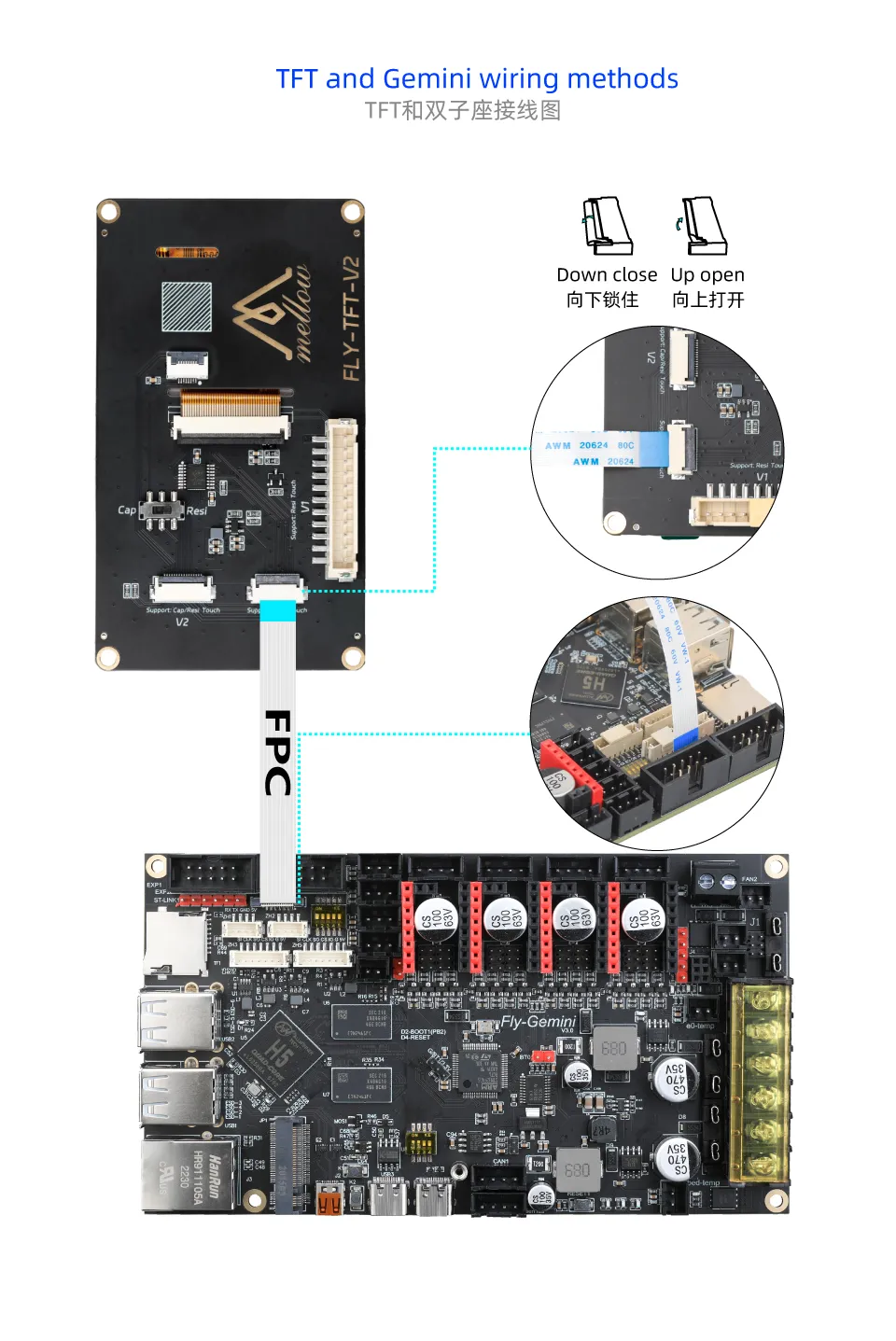

В упаковке резистивного экрана TFT прилагается две FPC-дорожки, одна из которых 14P (узкая), а другая 16P (широкая)
Резистивный экран должен использовать только 14P (узкая)!!

Откройте адрес IP устройства в браузере, например: http://192.168.6.110/

fluidd как показано на рисунке: снять отметку -> фильтровать скрытые файлы и папки.

mainsail как показано на рисунке: поставить отметку -> отображать скрытые файлы.

Теперь вы увидите папку .flyos-config, войдя в неё, вы найдете файл sys-config.conf.

Откройте файл sys-config.conf, измените нужные параметры, затем сохраните -> закройте.

заметка

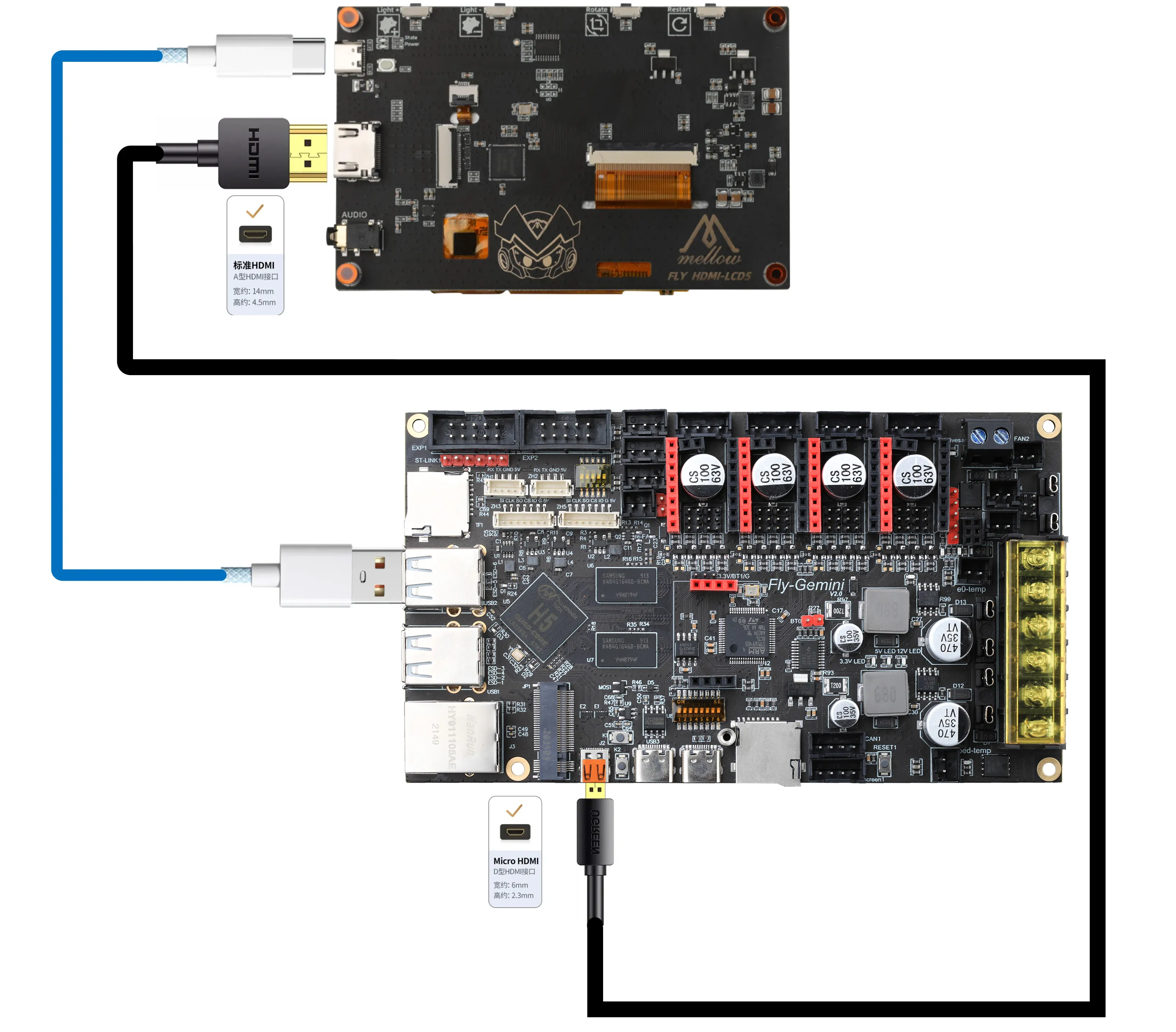

Настройка HDMI-экрана: hdmi, обратите внимание, что после = не должно быть пробела!!
Настройка резистивного экрана: fly-tft-v1, обратите внимание, что после = не должно быть пробела!!, убедитесь, что переключатель на задней стороне экрана установлен на Resi
Настройка klipper_screen: 1, обратите внимание, что после = не должно быть пробела!!
Внимание: Формат параметров в файле sys-config.conf - key=value, запрещено изменять формат вручную!! Иначе настройки не вступят в силу!!

После сохранения изменений, перезагрузите систему, чтобы изменения вступили в силу.

к сведению

Подключитесь к Wi-Fi на верхнем компьютере и получите IP-адрес верхнего компьютера, затем введите IP+:9999 в браузере, чтобы получить доступ к FLY TOOLS и настроить экран.
Например, если IP-адрес вашего верхнего компьютера 192.168.6.110, то в браузере введите 192.168.6.110:9999

Откройте FLY TOOLS, следуя инструкциям на рисунке, включите Klipper Screen, выберите модель экрана, нажмите粉色 кнопку в правом нижнем углу сохранить настройки, после чего перезагрузите верхний компьютер, чтобы изменения вступили в силу!

заметка

Для резистивного экрана выберите: fly-tft-v1, убедитесь, что переключатель на задней стороне экрана установлен на Resi
Для HDMI-экрана выберите: hdmi

После сохранения настроек перезагрузите верхний компьютер, чтобы изменения вступили в силу!
