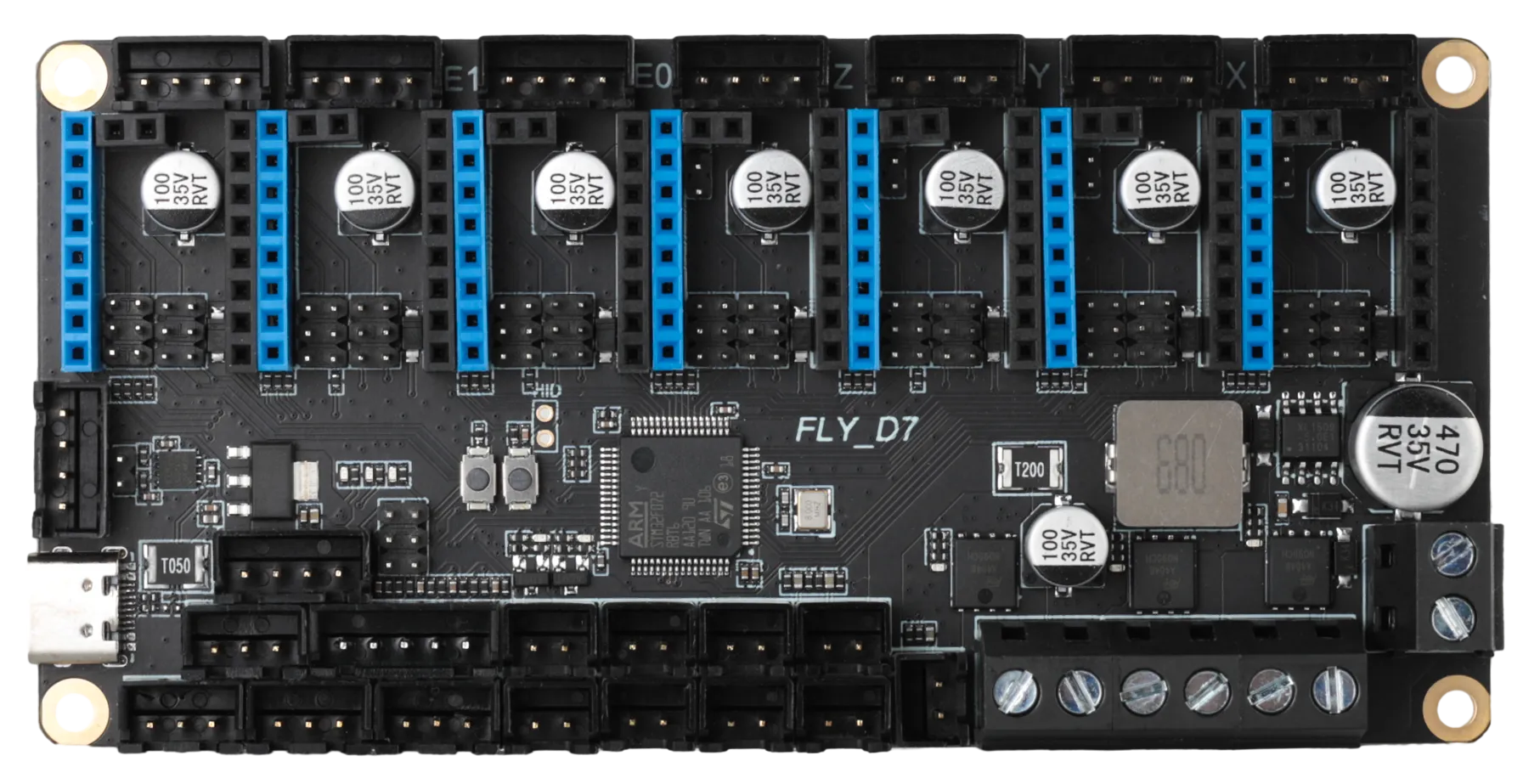

Введение в материнскую плату FLY-D7

Mellow Fly-D7 — это высокопроизводительная материнская плата для 3D-принтеров, разработанная командой Fly3D компании Guangzhou Meilun Electronic Technology Co., Ltd. Она поддерживает до 7 шаговых двигателей.

Loading...

Важное примечание

1. Поддержка прошивки: Данная плата поддерживает прошивки Klipper и Marlin. При использовании прошивки Klipper требуется подключение к одноплатному компьютеру (SBC).
2. Питание: Плата D7 не поддерживает обратное питание одноплатного компьютера через свои интерфейсы.

Особенности продукта

• Основной чип: Используется чип STM32F072RBT6 на базе 32-битной архитектуры ARM Cortex-M0+ с тактовой частотой 48 МГц.
• Шина связи: Поддерживает подключение по шине CAN, что обеспечивает стабильную передачу данных, низкую задержку и надежное соединение.
• Совместимость драйверов: Поддерживает различные драйверы шаговых двигателей, такие как A4988, LV8729, DRV8225, TMC2208/2209/5160.
• Интеллектуальные концевые выключатели: Встроенные функциональные контакты DIAG позволяют легко реализовать датчикную калибровку без физических концевых выключателей с помощью перемычек.
• Богатый набор интерфейсов: Предоставляет различные интерфейсы для расширения, включая BLTouch (сервопривод и датчик), ЖК-дисплей и другие.
• Гибкое питание: Поддерживает широкий диапазон входного напряжения постоянного тока 12-24В, обеспечивая стабильное питание и устраняя необходимость в дополнительных понижающих модулях.

Технические характеристики продукта

• MCU: STM32F072RBT6
• Прошивка: Klipper/Marlin
• Поддержка питания постоянным током 12-24В, более стабильное питание, исключает необходимость в понижающем модуле
• Поддерживаемые режимы работы драйверов: SPI, UART, STEP/DIR
• Поддерживаемые драйверы: Внешние TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 и другие
• Интерфейсы расширения: BLTouch (сервоприводы, датчик), UART X1
• Интерфейсы нагрева: 3 управляемых интерфейса с поддержкой до 10A
• Интерфейсы вентиляторов:
  • 2 управляемых интерфейса для двухпроводных вентиляторов
  • 2 параллельных интерфейса для вентиляторов
  • 2 постоянно включенных интерфейса для вентиляторов
• Поддерживаемые кинематические схемы: Декартова (Cartesian), Дельта (Delta), Коссель (Kossel), Ультимакер (Ultimaker), КореXY (CoreXY) и другие

Электрические характеристики (максимальный постоянный ток)

Выходной порт	Максимальный ток при 24В	Максимальный ток при 12В
Порт нагревателя	6A	3A
Порт вентилятора	1A	0.5A

• Убедитесь, что напряжение и ток питания соответствуют указанным требованиям, чтобы избежать перегрузки.
• Перед подключением питания еще раз проверьте полярность, чтобы предотвратить обратное подключение.
