Справочник по подключению

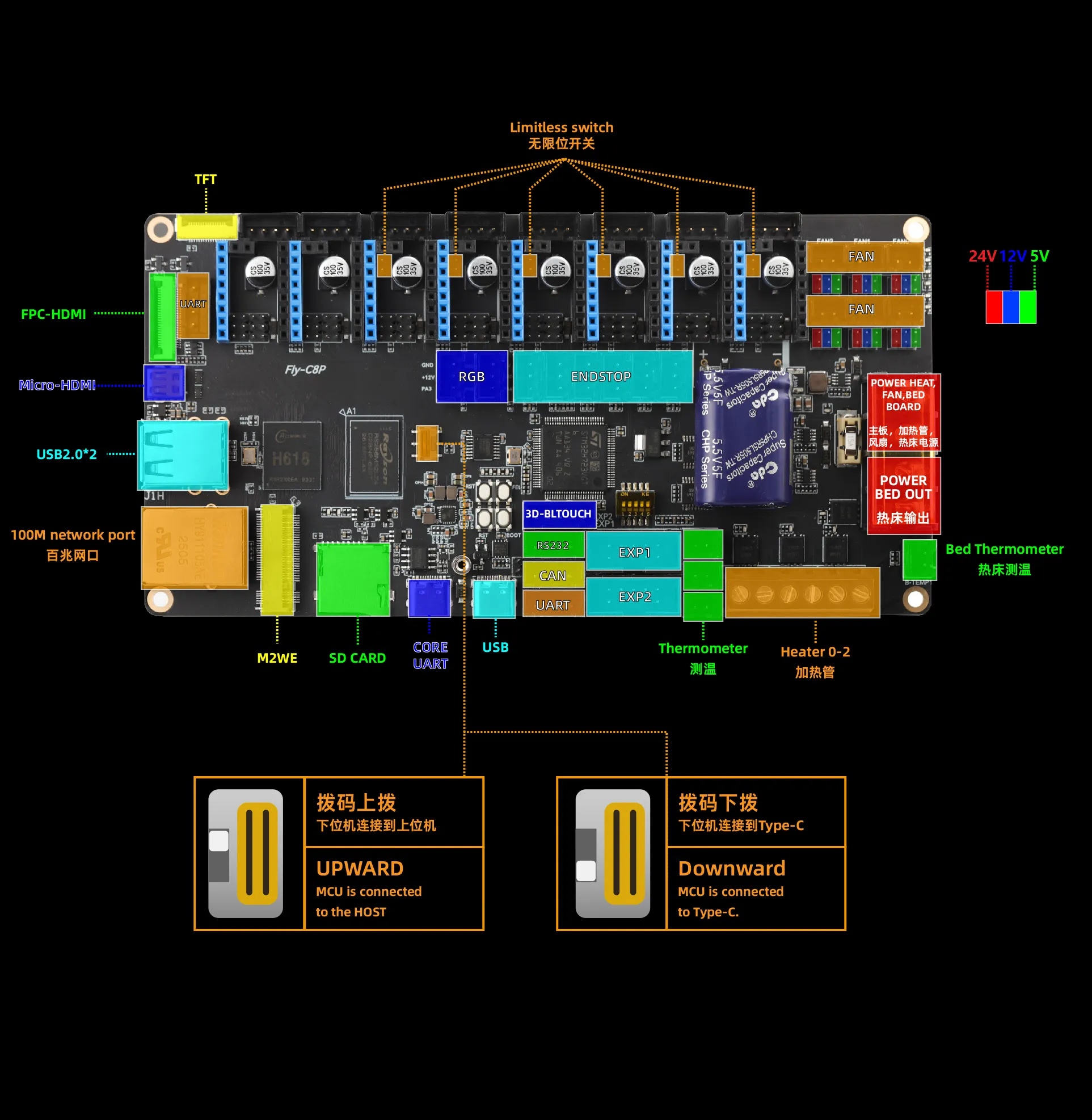

Описание интерфейсов
Loading...

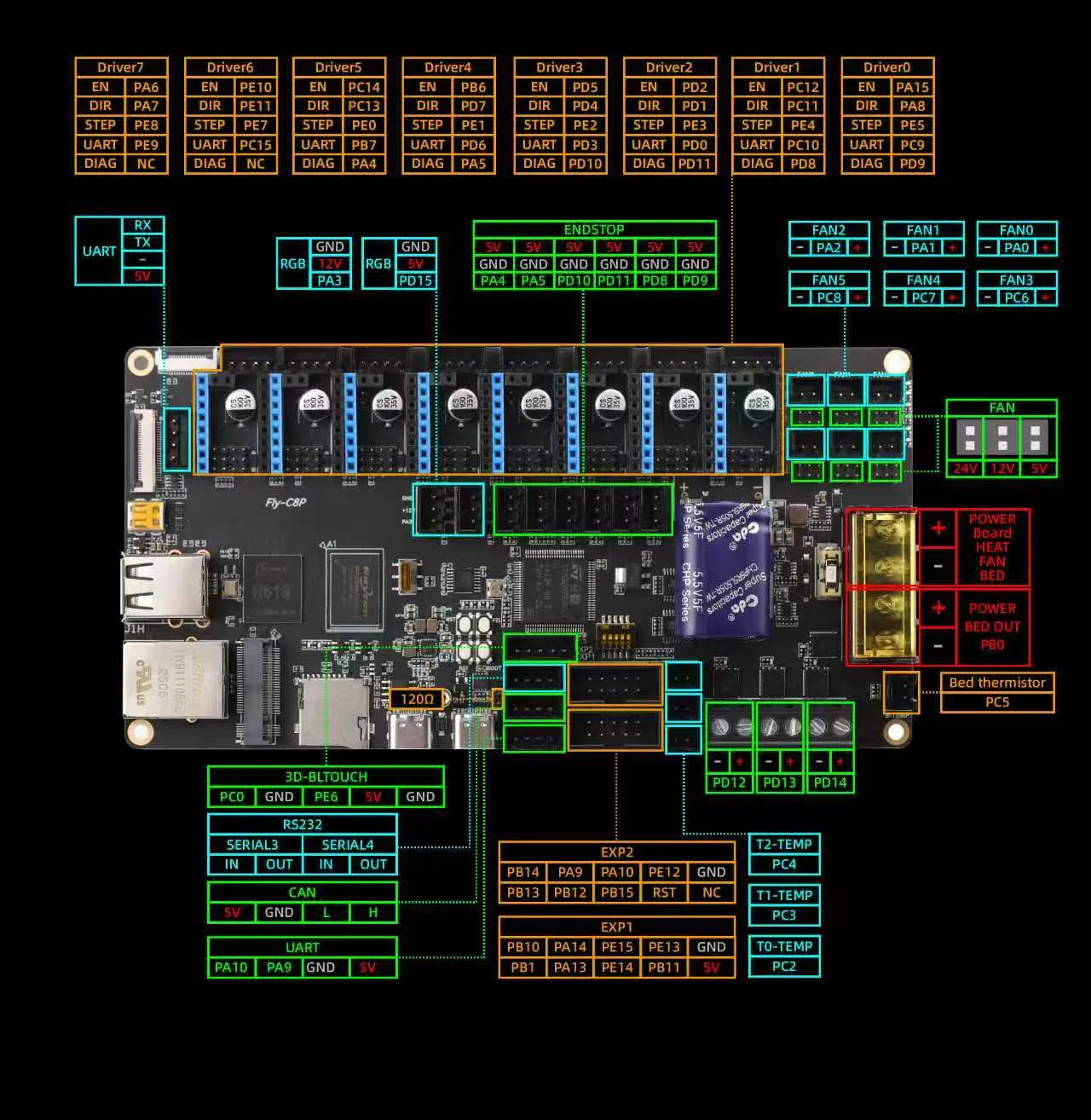

Описание контактов (PIN)
Loading...
Перемычки драйвера материнской платы
- Инструкция по установке драйвера и перемычек драйвера для материнской платы FLY
Loading...
Описание DIAG
Loading...
Подключение материнской платы
ВНИМАНИЕ
Не используйте готовые концевые выключатели с тремя проводами, приобретенные в магазине. Такие выключатели могут вызвать короткое замыкание на материнской плате и повредить ее!!! Строго следуйте схеме подключения, указанной на рисунке!!!
ПОДСКАЗКА
- Из-за высокого разрешения схемы подключения, у пользователей с медленным интернетом загрузка может быть медленной, пожалуйста, наберитесь терпения~~~ (≧∀≦)ゞ
- Рекомендуется навести курсор мыши на схему подключения, щелкнуть правой кнопкой мыши -> Сохранить изображение как, сохранить схему на рабочий стол и просматривать ее там — это будет удобнее~~~ σ(´∀｀*)
