Подключение и настройка экрана

Подключение экрана​

Операции при отключенном питании

Перед началом полностью выключите принтер и отключите питание. Не подключайте и не отключайте жгуты проводов, не выравнивайте порядок интерфейсов и не прикасайтесь к клеммам при включенном питании.

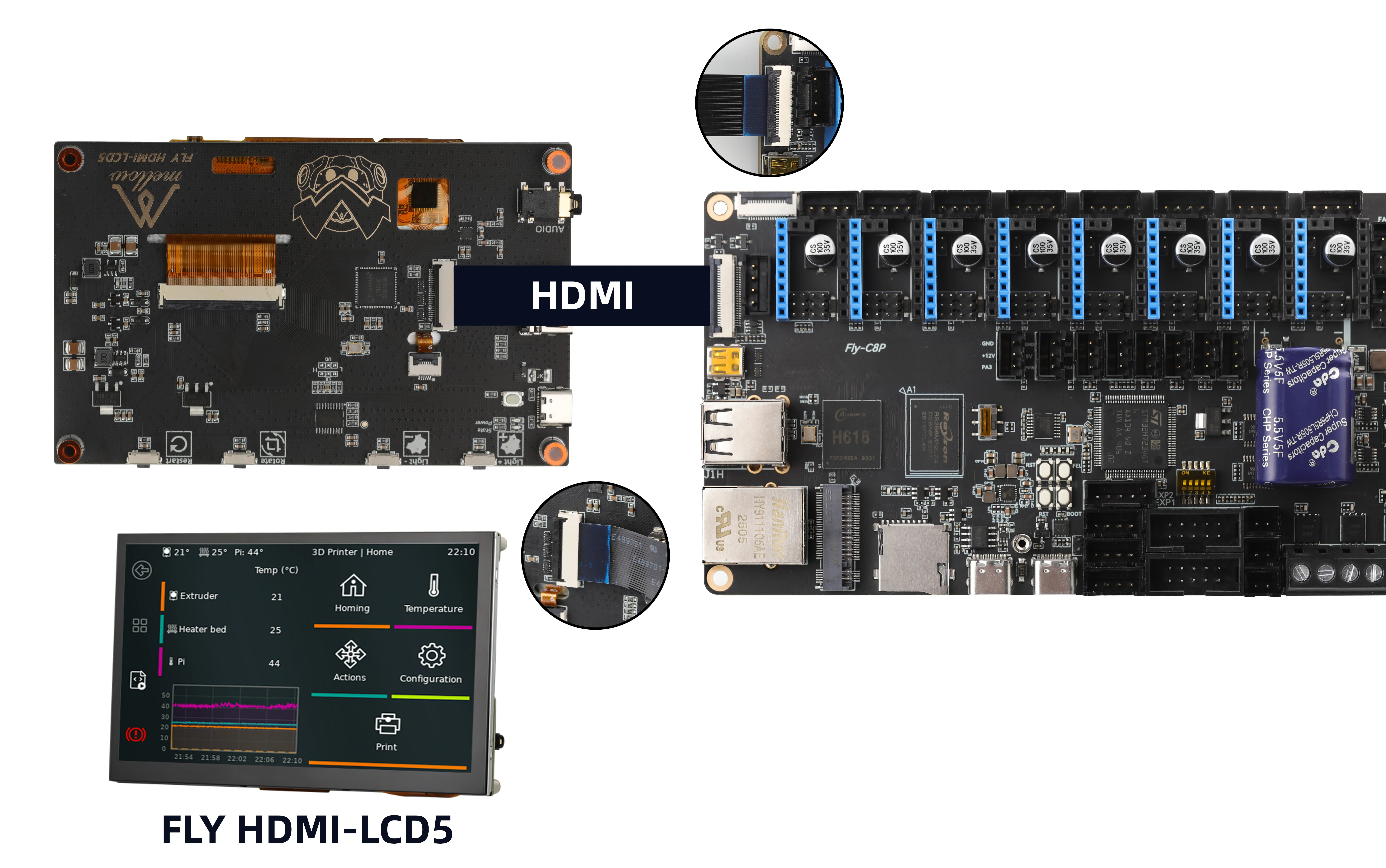

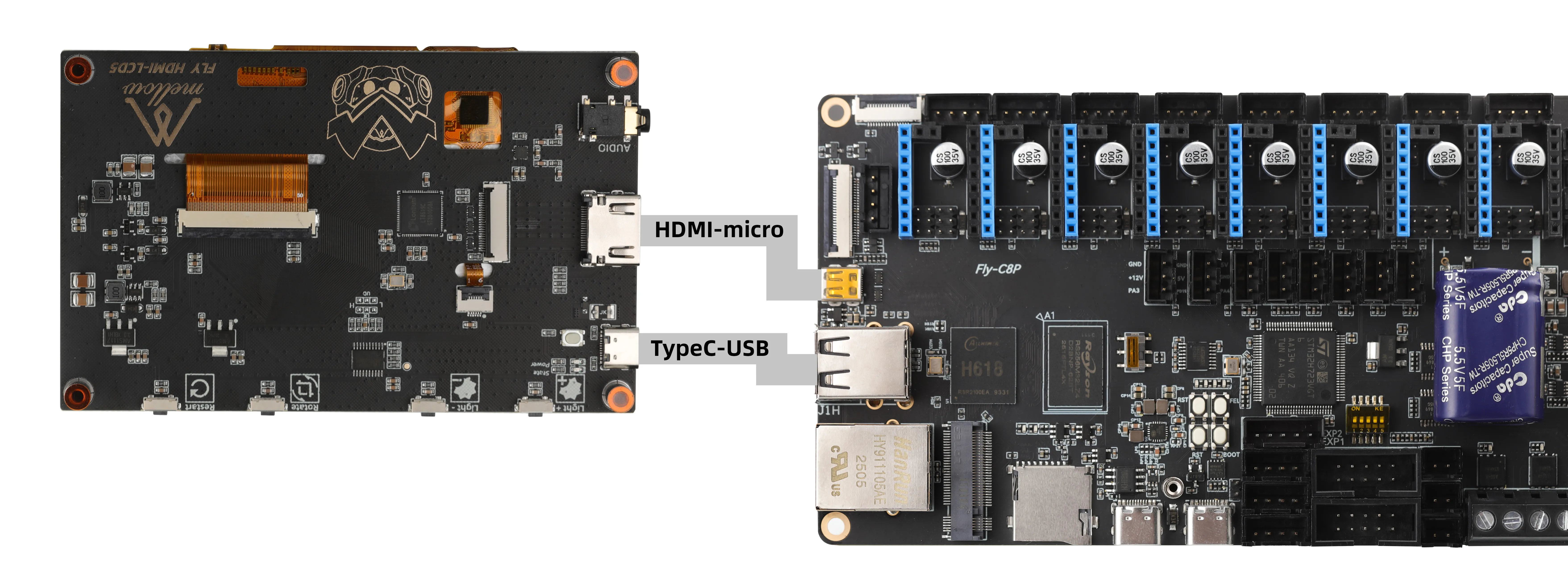

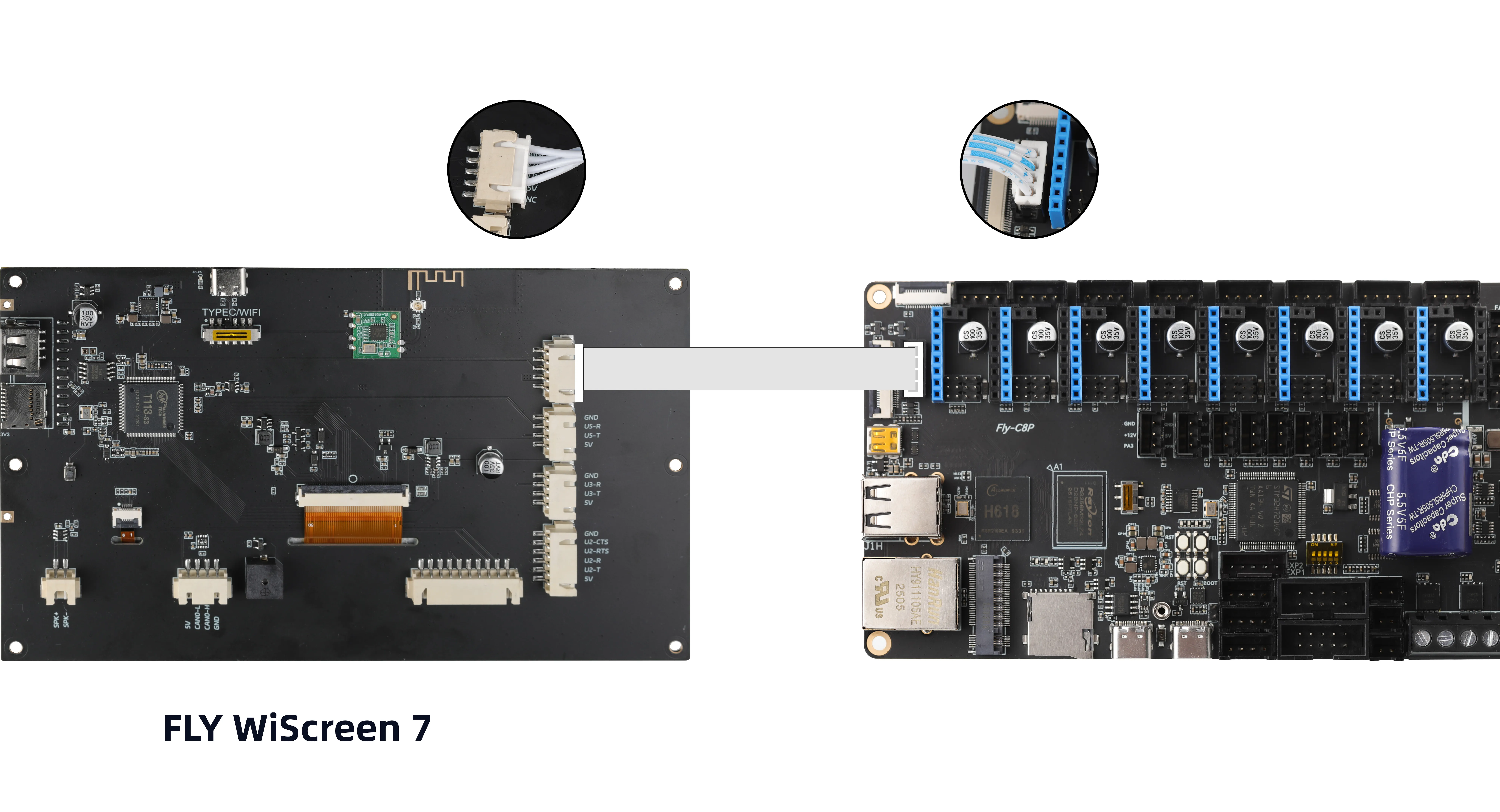

При подключении TFT или HDMI экрана тщательно проверьте направление шлейфа FPC; при подключении последовательного экрана убедитесь в правильности подключения 5В, GND, TX, RX.

Подключение и настройка TFT экрана​

Совет
  • Для резистивного экрана переключатель DIP необходимо установить в положение Resi
  • Для емкостного экрана переключатель DIP необходимо установить в положение Cap
Loading...

Важные замечания​

Примечания по настройке
  • Рекомендуется использовать веб-интерфейс mainsail или fluidd для внесения изменений в конфигурацию
  • Пожалуйста, не включайте функцию веб-перевода, иначе это может привести к невозможности нормального запуска системы
  • В конфигурационном файле нельзя вводить китайские символы или специальные символы
  • После изменения конфигурационного файла необходимо перезагрузить систему, чтобы изменения вступили в силу
Важное предупреждение
  • Не изменяйте содержимое после ######### ПОЖАЛУЙСТА, НЕ РЕДАКТИРУЙТЕ СЛЕДУЮЩЕЕ ######### в конфигурационном файле

Методы изменения конфигурационного файла​

Изменение конфигурационного файла после прошивки​

  • Параметры конфигурации, действующие только при первом запуске, необходимо изменить в файле config.txt на съемном диске FlyOS-Conf с помощью профессионального текстового редактора после завершения прошивки

Изменение конфигурации в сети после запуска системы​

  • Обычные параметры конфигурации можно изменить на веб-странице конфигурации системы, после перезагрузки они вступят в силу
  1. В браузере перейдите по IP-адресу устройства, например: http://192.168.1.2/

В интерфейсе fluidd: снимите флажок "Фильтровать скрытые файлы и папки"

Loading...

В интерфейсе mainsail: установите флажок "Показать скрытые файлы"

Loading...
  1. Перейдите в отображаемую папку .flyos-config и найдите файл конфигурации sys-config.conf
Loading...

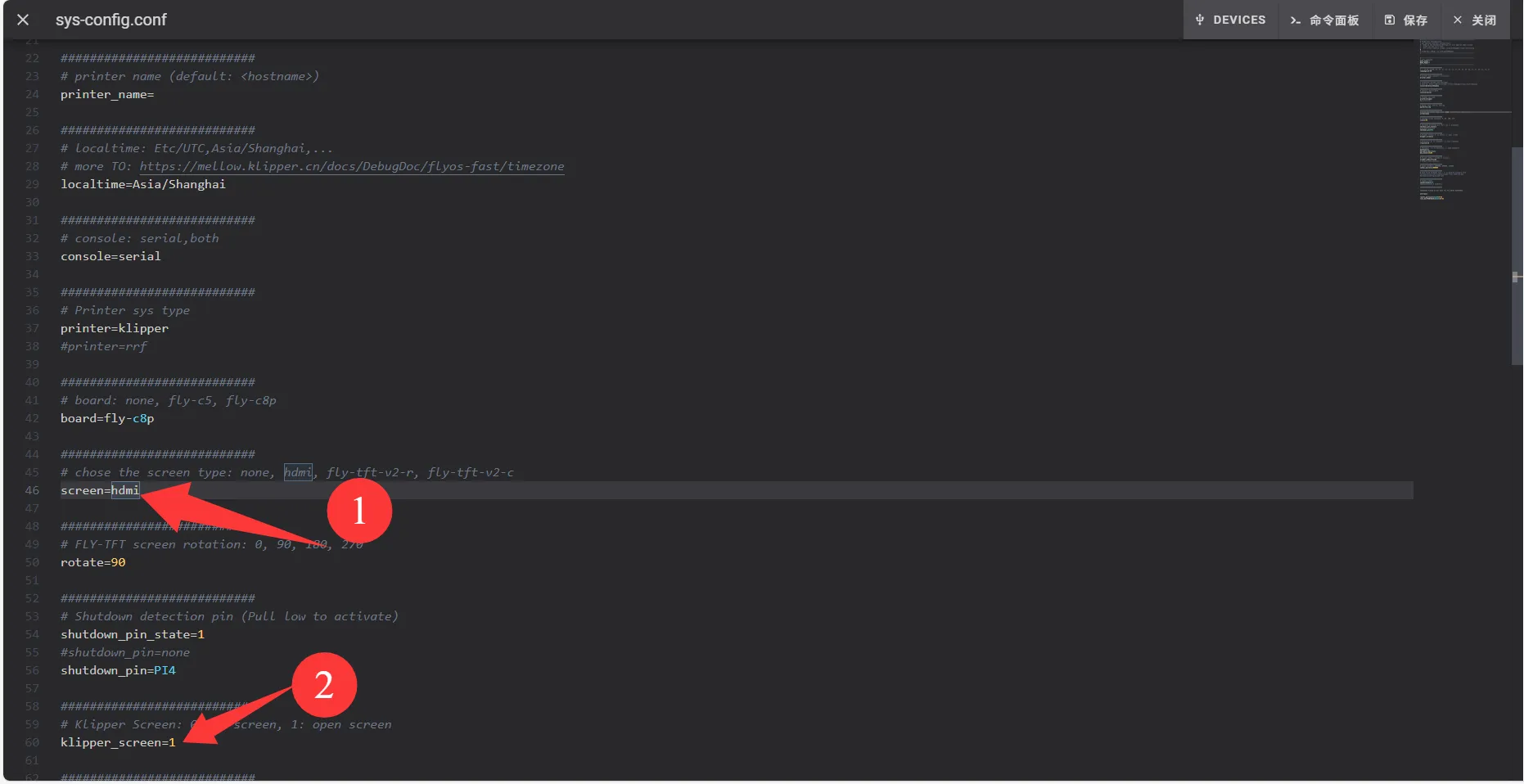

  1. Отредактируйте файл sys-config.conf. Этот файл является символической ссылкой на файл config.txt на съемном диске FlyOS-Conf
Loading...
  1. Сохраните файл после изменения параметров конфигурации
Важное замечание

После изменения конфигурации перезагрузите систему для вступления изменений в силу

Описание формата конфигурации
  • Формат конфигурационного файла должен быть ключ=значение, не изменяйте его на ключ: значение или другой формат
  • Не добавляйте пробелы до и после знака равенства

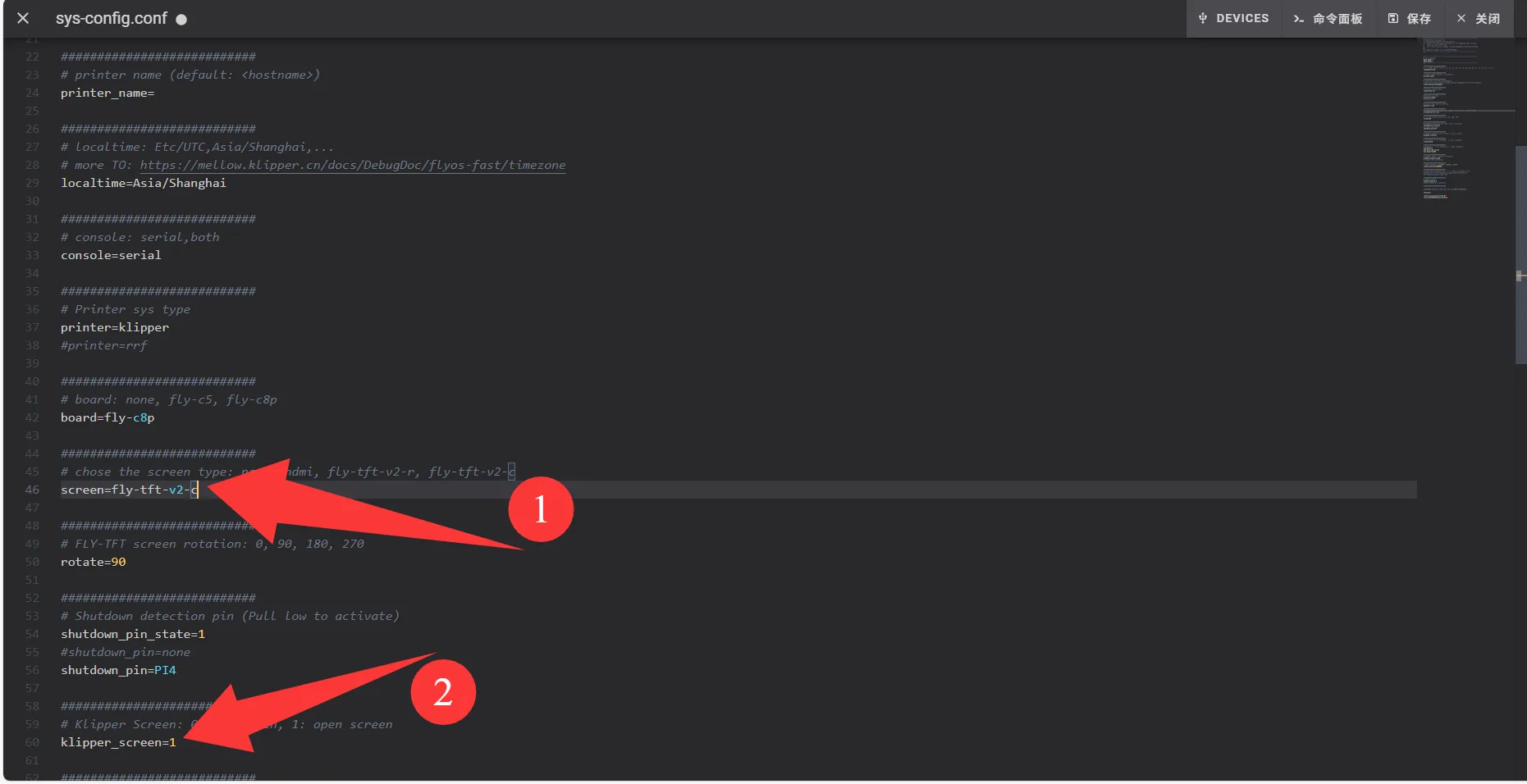

Настройка экрана​

  • Необходимо изменить screen= на fly-tft-v2-r
  • Для использования FLY Screen нужно установить klipper_screen=0; если klipper_screen=1 и fly_screen=1 включены одновременно, по умолчанию будет использоваться KlipperScreen
  • Необходимо изменить fly_screen=0 на fly_screen=1
  • Ниже приведен пример после изменения
screen=fly-tft-v2-r
  • Одновременно необходимо изменить
klipper_screen=0
fly_screen=1
