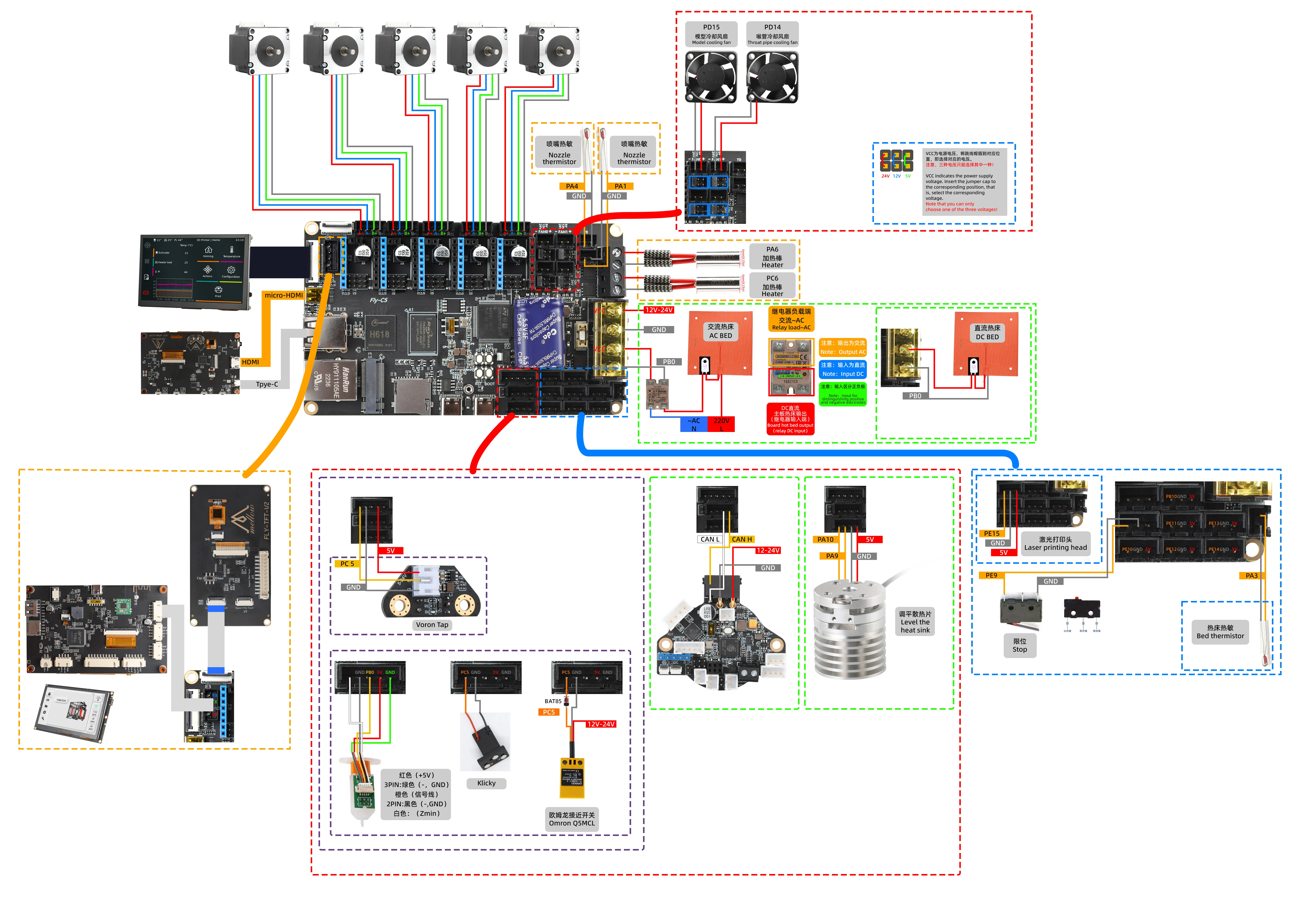

Схема подключения

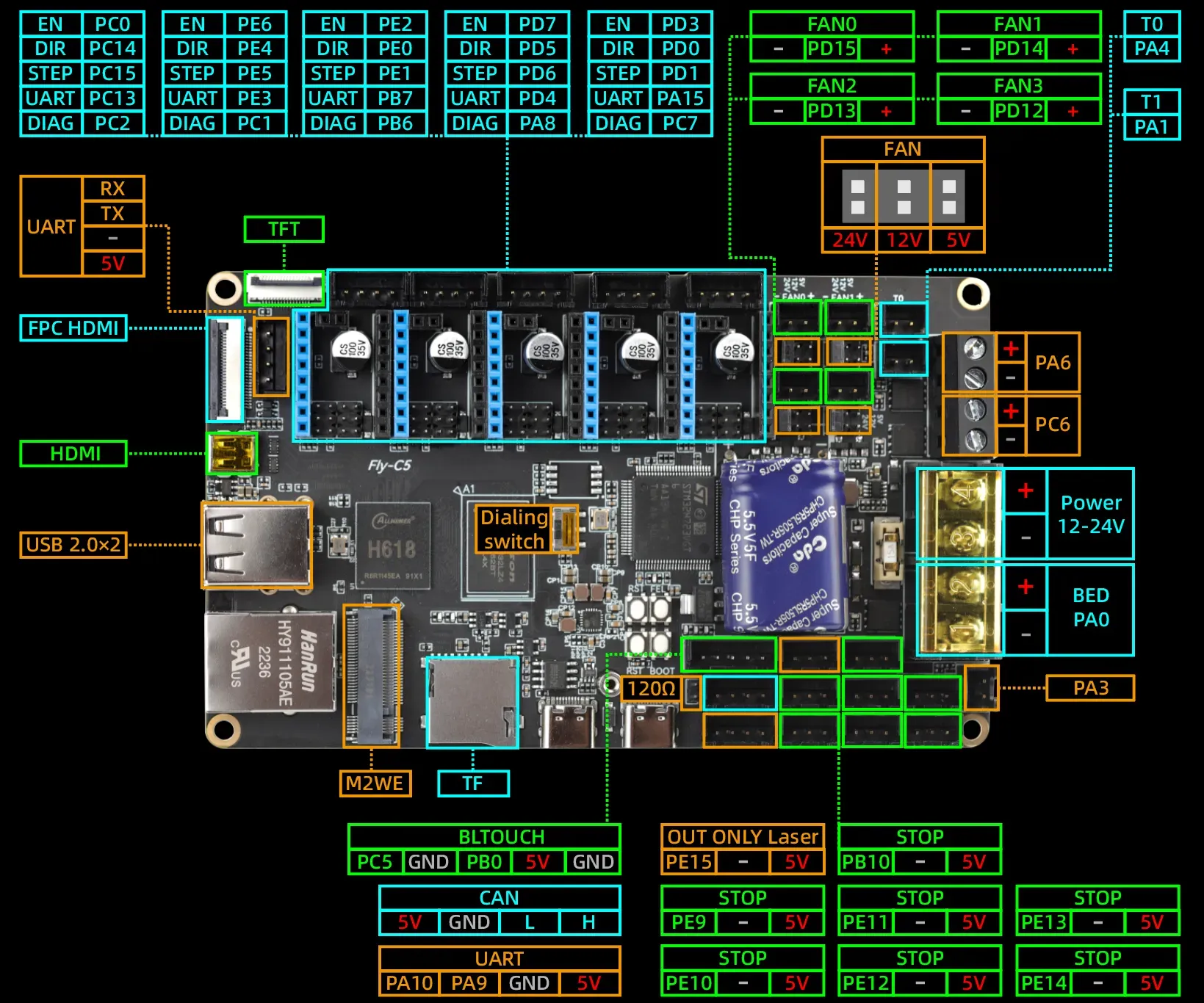

Описание выводов (PIN-кодов)

Loading...

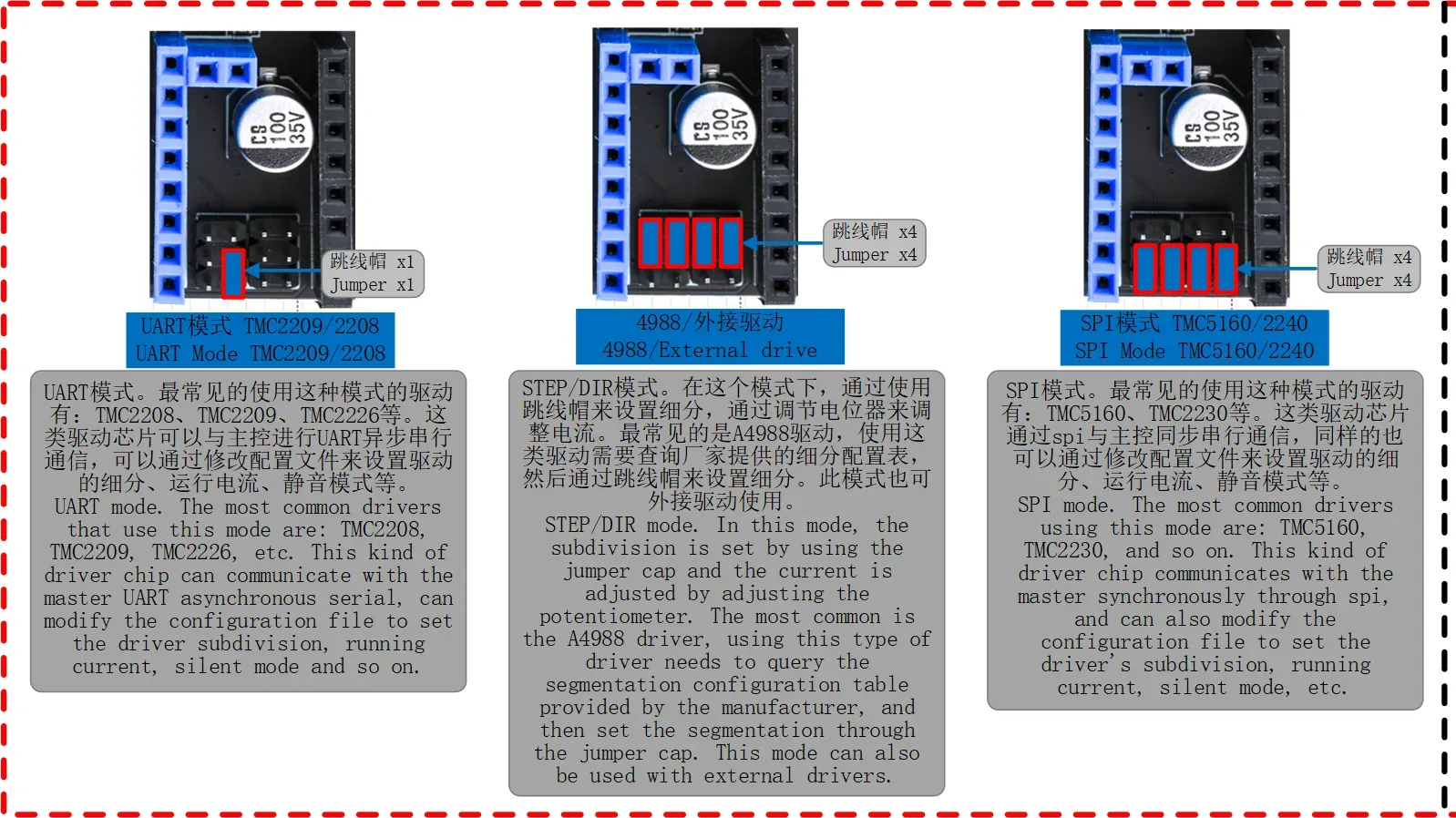

Раздел платы с перемычками драйвера

Loading...

Подключение материнской платы

Предупреждение

Не используйте готовые концевые выключатели с тремя проводами, которые продаются в комплекте, такие концевые выключатели могут вызвать короткое замыкание материнской платы и привести к ее повреждению! Строго соблюдайте способ подключения, показанный на схеме подключения!

Совет

• Поскольку разрешение схемы подключения довольно высокое, у некоторых пользователей с медленным интернетом загрузка может выполняться медленно, подождите немного~~~ (≧∀≦)ゞ
• Рекомендуется поместить курсор мыши над схемой подключения, затем щелкнуть правой кнопкой мыши -> Сохранить изображение как, сохранить схему подключения на рабочий стол, и тогда будет удобнее ее просмотреть~~~ σ(´∀｀*)

Loading...

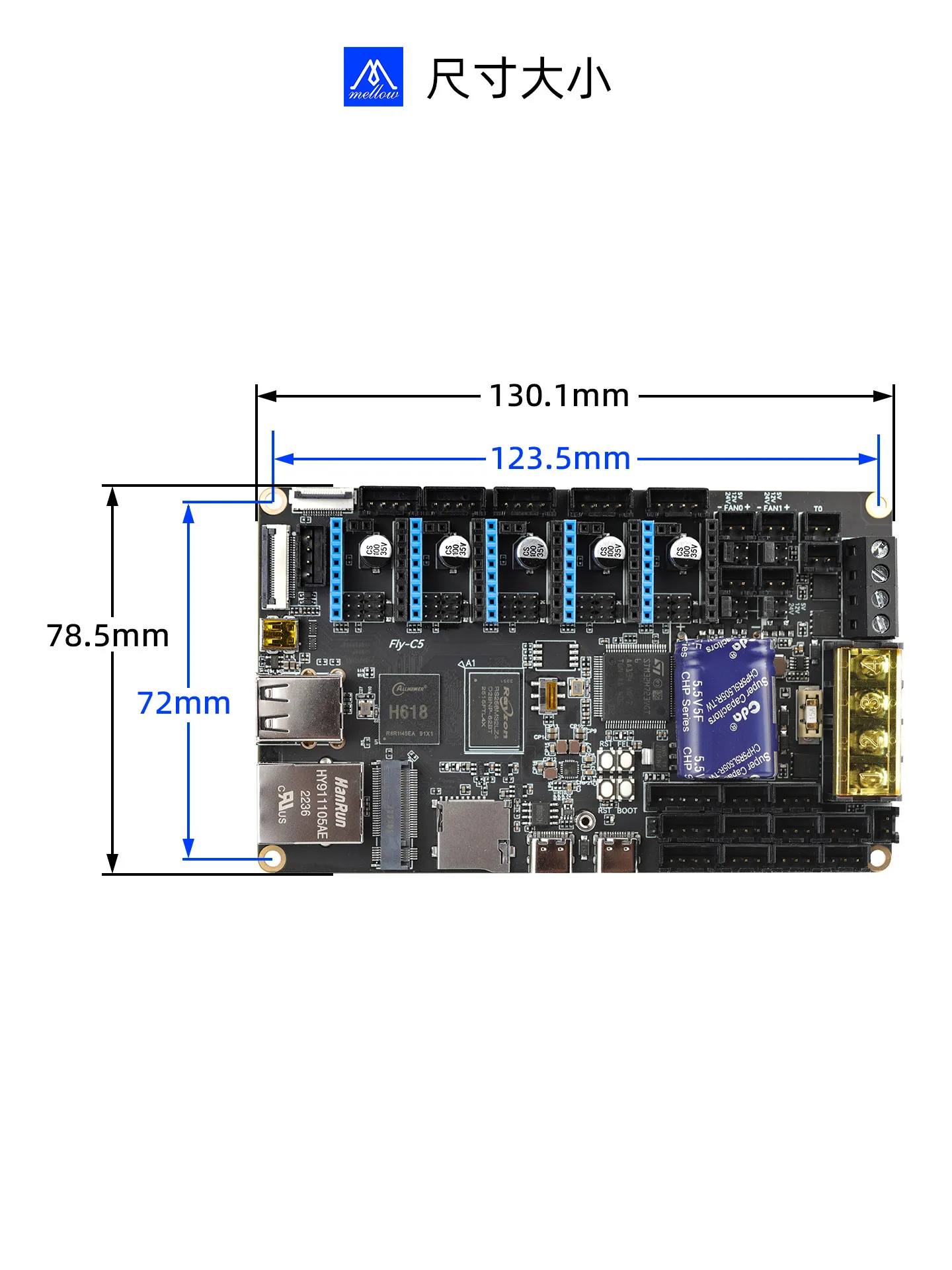

Чертеж размеров

Loading...
