Подключение и настройка экрана

Подключение экрана C5

Важно

• При подключении экрана, сначала отключите питание, чтобы избежать повреждения экрана.
• При подключении FPC-кабеля экрана, обратите внимание на направление, чтобы не повредить экран.

Подключение TFT-экрана

Подключение и настройка TFT-экрана

подсказывать

• Для резистивного экрана установите переключатель в положение Resi
• Для ёмкостного экрана установите переключатель в положение Cap

Подключение HDMI FPC кабеля

Стандартное подключение HDMI

Подключение экрана через UART

• Подключение экрана

Важные примечания

Внимание

• Для изменения настроек рекомендуется использовать веб-интерфейсы mainsail или fluidd.
• Не включайте перевод страницы браузером, иначе система после сохранения может не запуститься.
• В конфигурационных файлах не рекомендуется использовать китайские символы или специальные символы.
• После изменения конфигурационных файлов необходимо перезагрузить систему для применения изменений.

осторожно

• Не изменяйте содержимое ниже строки ######### PLEASE DO NOT EDIT THE FOLLOWING ######### в конфигурационном файле.

Как изменить конфигурационный файл

Изменение конфигурационного файла после прошивки

• Параметры, которые применяются только при первом запуске, необходимо изменять в конфигурационном файле config.txt на съемном диске FlyOS-Conf с помощью профессионального текстового редактора после завершения прошивки.

Изменение конфигурации в работающей системе

• Обычные параметры можно изменить на веб-странице системы, после чего необходимо перезагрузить систему.

  • Откройте в браузере IP-адрес устройства, например: 192.168.1.2/
  • В интерфейсе fluidd снимите галочку, как показано слева -> Скрыть скрытые файлы и папки.
  • В интерфейсе mainsail поставьте галочку, как показано справа -> Показать скрытые файлы.
  • Теперь вы увидите папку .flyos-config, войдите в нее и найдете файл sys-config.conf.
  • Файл sys-config.conf является символической ссылкой на конфигурационный файл config.txt на съемном диске FlyOS-Conf.

  • Откройте файл sys-config.conf, внесите необходимые изменения, затем сохраните и закройте, после чего перезагрузите систему.

  • Примечание: формат параметров в файле sys-config.conf должен быть key=value, не используйте key: value.
  • После сохранения изменений перезагрузите систему.

Настройка экрана

Настройка резистивного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-r
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильно измененного файла

screen=fly-tft-v2-r

• и

klipper_screen=1

Настройка ёмкостного TFT-экрана

• Необходимо изменить значение после screen= на fly-tft-v2-c
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильно измененного файла

screen=fly-tft-v2-c

• и

klipper_screen=1

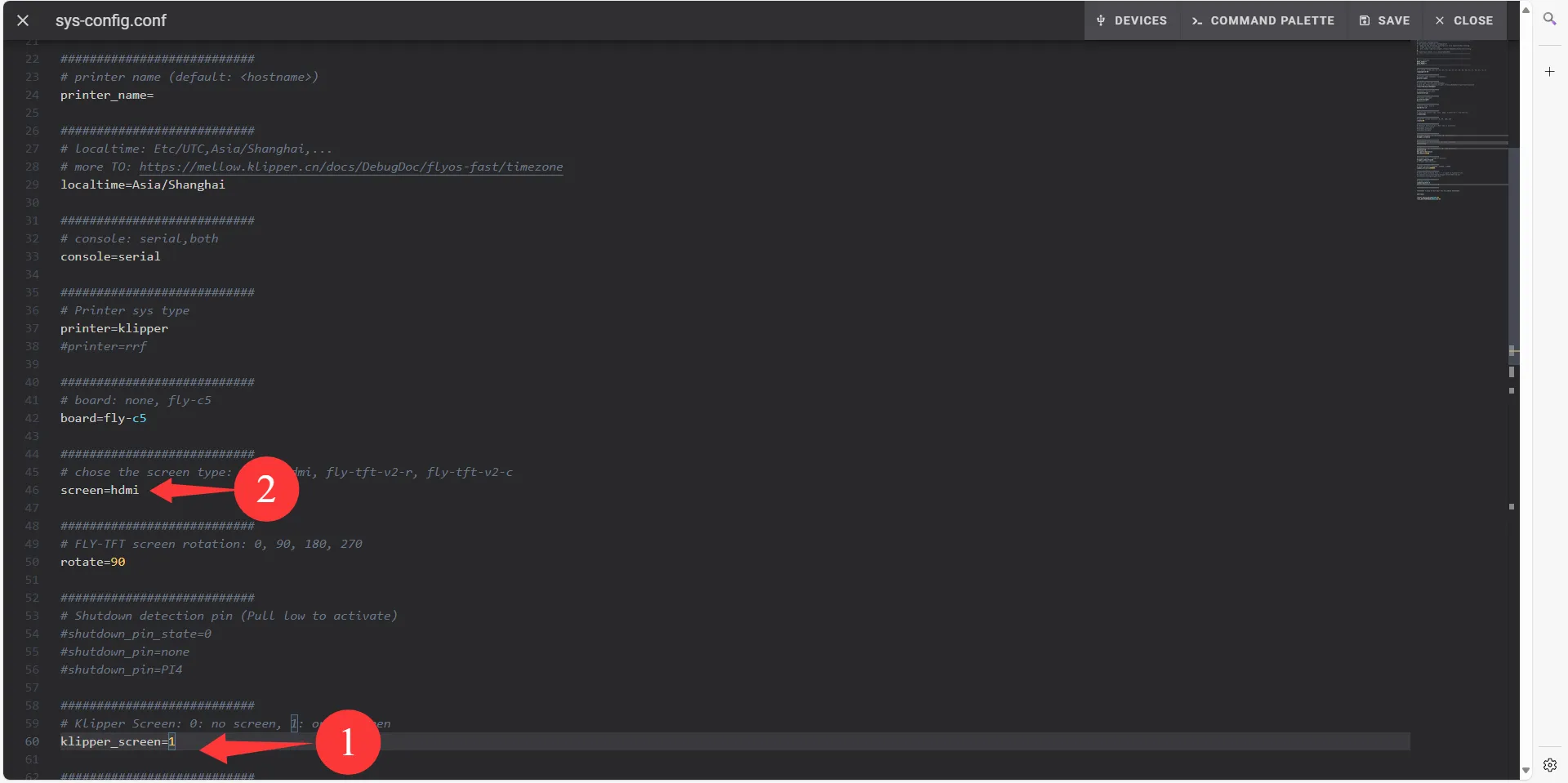

Настройка HDMI-экрана

• Необходимо изменить значение после screen= на hdmi
• Необходимо изменить klipper_screen=0 на klipper_screen=1
• Ниже приведен пример правильно измененного файла

screen=hdmi

• и

klipper_screen=1

Настройка экрана через UART

• Необходимо изменить значение после moon2uart с 0 на 1
• Необходимо изменить klipper_screen=1 на klipper_screen=0
• Ниже приведен пример правильно измененного файла

moon2uart=1
