Подключение и настройка экрана

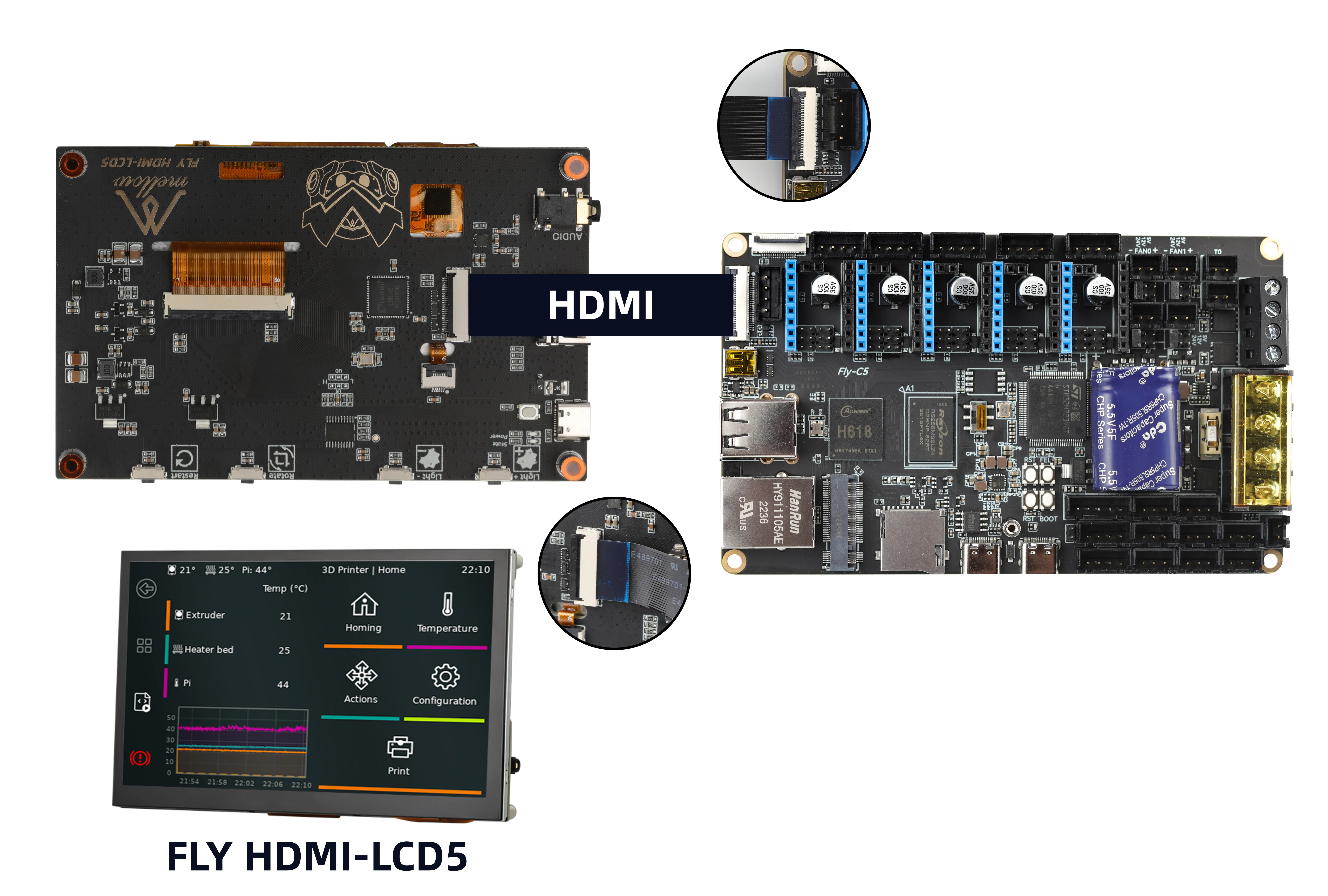

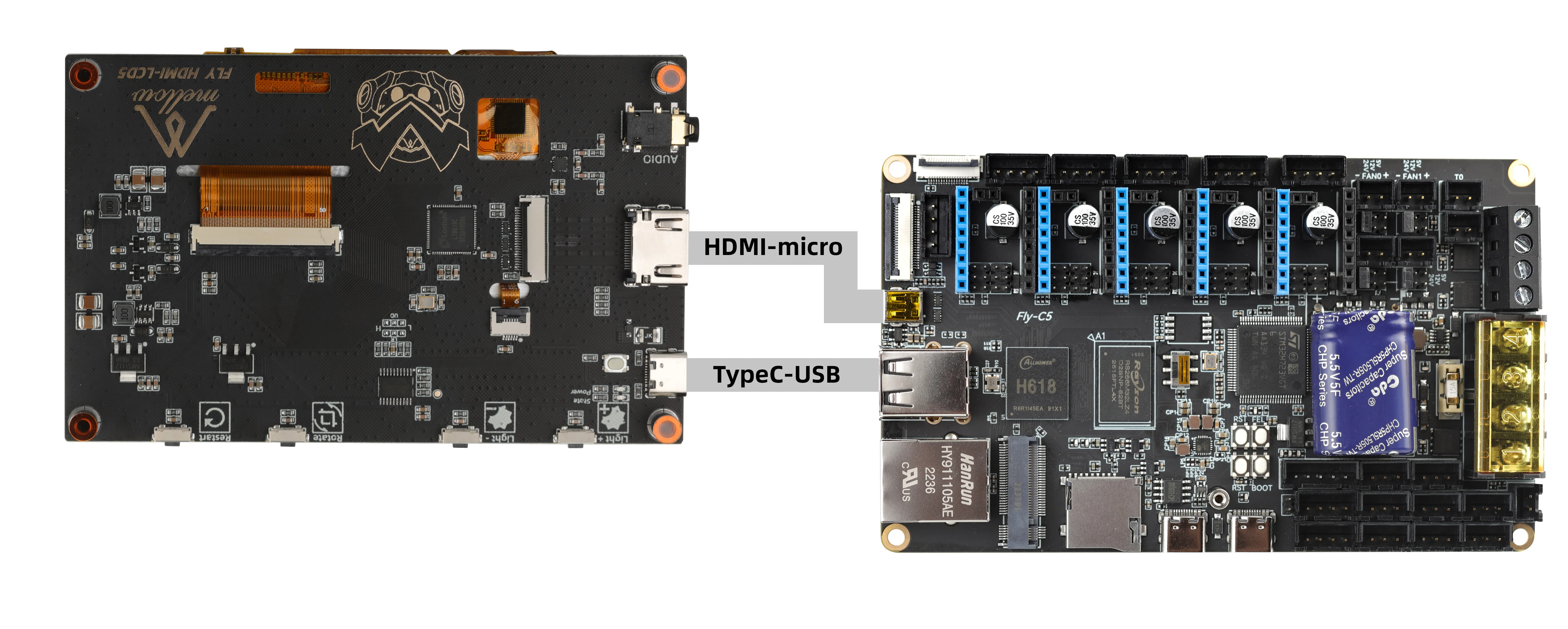

Подключение экрана C5​

Важное примечание
  • Перед подключением экрана обязательно отключите питание, чтобы избежать повреждения экрана.
  • При подключении экрана обратите внимание на направление гибкого шлейфа (FPC), чтобы избежать его повреждения.

Подключение и настройка TFT-экрана​

Совет
  • Для резистивного экрана переведите переключатель в положение Resi.
  • Для емкостного экрана переведите переключатель в положение Cap.
Loading...

Важные примечания​

Внимание при настройке
  • Рекомендуется использовать веб-интерфейсы mainsail или fluidd для изменения конфигурации.
  • Не включайте функцию перевода веб-страниц, так как это может привести к невозможности нормальной загрузки системы.
  • Не вводите китайские иероглифы или специальные символы в файлах конфигурации.
  • После изменения файла конфигурации необходимо перезагрузить систему для вступления изменений в силу.
Важное предупреждение
  • Не изменяйте содержимое ниже строки ######### PLEASE DO NOT EDIT THE FOLLOWING ######### в файле конфигурации.

Методы изменения файла конфигурации​

Изменение конфигурации после прошивки​

  • Параметры конфигурации, которые действуют только при первом запуске, необходимо изменить, открыв файл config.txt на съемном диске FlyOS-Conf с помощью профессионального текстового редактора после завершения прошивки.

Онлайн-изменение конфигурации после запуска системы​

  • Обычные параметры конфигурации можно изменить на веб-странице настройки системы, изменения вступят в силу после перезагрузки.
  1. Откройте браузер и перейдите по IP-адресу устройства, например: http://192.168.1.2/

В интерфейсе fluidd: снимите флажок "Скрывать скрытые файлы и папки"

Loading...

В интерфейсе mainsail: установите флажок "Показать скрытые файлы"

Loading...
  1. Перейдите в отображаемую папку .flyos-config и найдите файл конфигурации sys-config.conf
Loading...
  1. Отредактируйте файл sys-config.conf. Этот файл является символической ссылкой на файл config.txt на съемном диске FlyOS-Conf.
Loading...
  1. После изменения параметров сохраните файл и перезагрузите систему для применения изменений.
Примечание о формате конфигурации
  • Формат файла конфигурации должен быть key=value. Не изменяйте его на key: value или другие форматы.
  • Не добавляйте пробелы до или после знака равенства.

Настройка экрана​

  • Необходимо изменить значение после screen= на fly-tft-v2-r
  • Необходимо изменить klipper_screen=0 на klipper_screen=1
  • Ниже приведен пример после изменений:
screen=fly-tft-v2-r
  • Также необходимо изменить:
klipper_screen=1
