Использование KPPM

Модуль безопасного выключения FLY-KPPM разработан специально для плат разработки, таких как Raspberry Pi, и предназначен для предотвращения потери данных из-за отключения электроэнергии. Используя передовые технологии, он автоматически переключается на конденсаторный источник питания при отключении электроэнергии, обеспечивая стабильную работу платы разработки в течение 15 секунд в случае отключения питания, что гарантирует эффективное сохранение данных. Компактный и удобный, прост в установке.

Loading...

Важные замечания​

Важно

Входное питание поддерживает только DC12-24V. При подключении проводов обратите внимание на полярность (плюс и минус). Подключение должно выполняться при отключенном питании. Подавайте питание только после подтверждения правильности подключения. Компания не несет ответственности за ущерб, вызванный неправильным подключением.

Важно

Разъем 5V OUT (+5V) предназначен для вывода аварийного питания и не должен использоваться для обычного питания. Пожалуйста, используйте USB-OUT или SIG/IO для питания вышестоящего устройства.

Важно

При использовании с модулем безопасного выключения необходимо питание от источника 12V-24V. Для обеспечения нормальной работы модуля выходное напряжение 5V на плате модуля безопасного выключения не должно опускаться ниже 4.9V. В противном случае модуль безопасного выключения будет брать питание от внутреннего повышающего преобразователя, конденсаторы будут постоянно заряжаться, что приведет к постоянному нагреву модуля.

Описание содержимого экрана​

Описание экранаЛевая частьПравый параметрОписание справа
IN:Входное напряжениеOUT:Выходное напряжение
CA:Общее напряжение конденсатораOI:Выходной ток нагрузки
C1:Напряжение конденсатора C1 C2:Напряжение конденсатора C2
Temp:Температура модуля безопасного выключения E:Индикация состояния, см. ниже
Отображаемое содержимоеОписание состояния
Ready!Нормальный запуск
IN LOW!Низкое входное напряжение
IN OVR!Слишком высокий входной ток
OV LOE!Низкое выходное напряжение
OV OVRСлишком высокий выходной ток
TP OVR!Слишком высокая температура
NONEНеизвестная ошибка
R: XX SecЕсли питание отключится и снова включится в течение 10 секунд, появится это сообщение. После обратного отсчета вышестоящее устройство перезагрузится.

Описание выводов​

  • OUT-RST Сброс

  • OUT-PDN Выключение

  • IN-PIN

    По умолчанию подтянут к высокому уровню. При включении модуль автоматически определяет время последнего отключения питания. Если время отключения питания было менее 10 секунд, он подождет до 10 секунд, а затем автоматически включит и выключит выход 5V (чтобы обеспечить завершение работы вышестоящего устройства и его последующий перезапуск). Если подключить к GND, функция автоматического определения времени отключения питания будет отключена.

Loading...

Руководство по использованию с FLY-контроллером​

Информация

Применимо только к FLY-Pi, FLY-Pi-V2, FLY-C8. В системе FAST предустановлено, установка не требуется.

Для FLY-контроллера необходимо выполнить следующую команду через SSH:

sudo curl -kfSL --progress-bar https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt

Перезагрузите систему:

sudo reboot

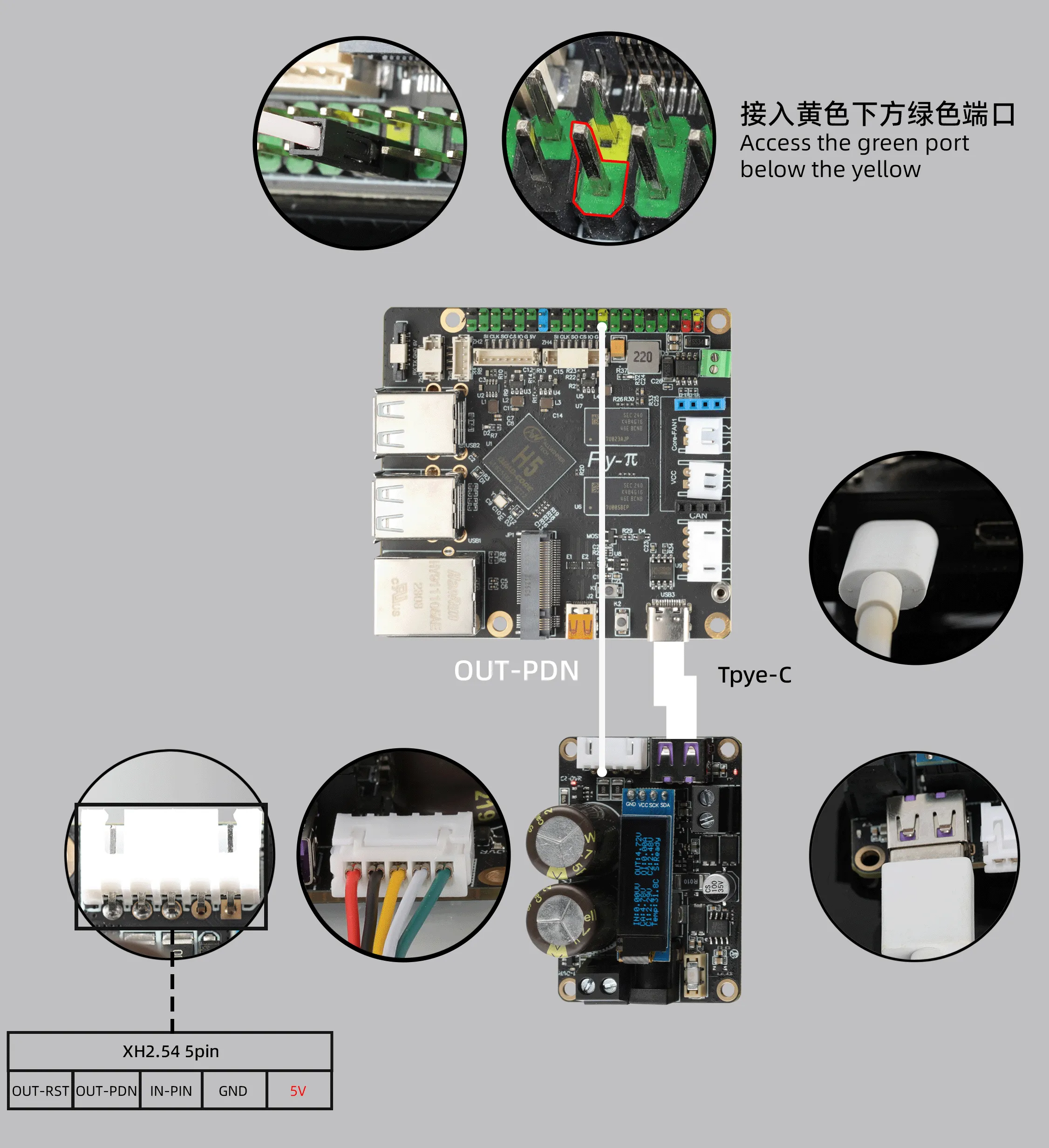

Руководство по подключению FLY-контроллера​

  • Подключение для FLY-C8 V1.2
Loading...

Руководство по использованию с контроллером Raspberry Pi​

Действия аналогичны описанным выше. Для Raspberry Pi необходимо вставить SD-карту с образом системы в компьютер, добавить строку dtoverlay=gpio-shutdown,gpio_pin=21 в файл config.txt, затем сохранить и выйти.

Loading...
  • Raspberry Pi, подключение с использованием 5V
Loading...
Loading...
