Инструкция по использованию верхнего компьютера FLY

Примечания:

• Убедитесь, что верхний компьютер отключен перед установкой расширения.
• Избегайте использования расширения в влажной или пыльной среде.
• При установке дисплея обратите внимание на то, чтобы не вынимать провод дисплея при включении, и убедитесь в правильном направлении провода, чтобы избежать повреждений.
• При установке вентилятора обратите внимание на ток и напряжение вентилятора, чтобы избежать повреждений.
• Верхний компьютер FLY может использовать только центральный интерфейс RS232, разъем FAN и разъем FPC дисплея !!!
• В верхнем компьютере FLY можно использовать верхние компьютеры G2T с PI V2, C8, PRO X10
• Серии Gemini и PI V1 не могут использоваться

Установка G2T

• Ниже приведен пример

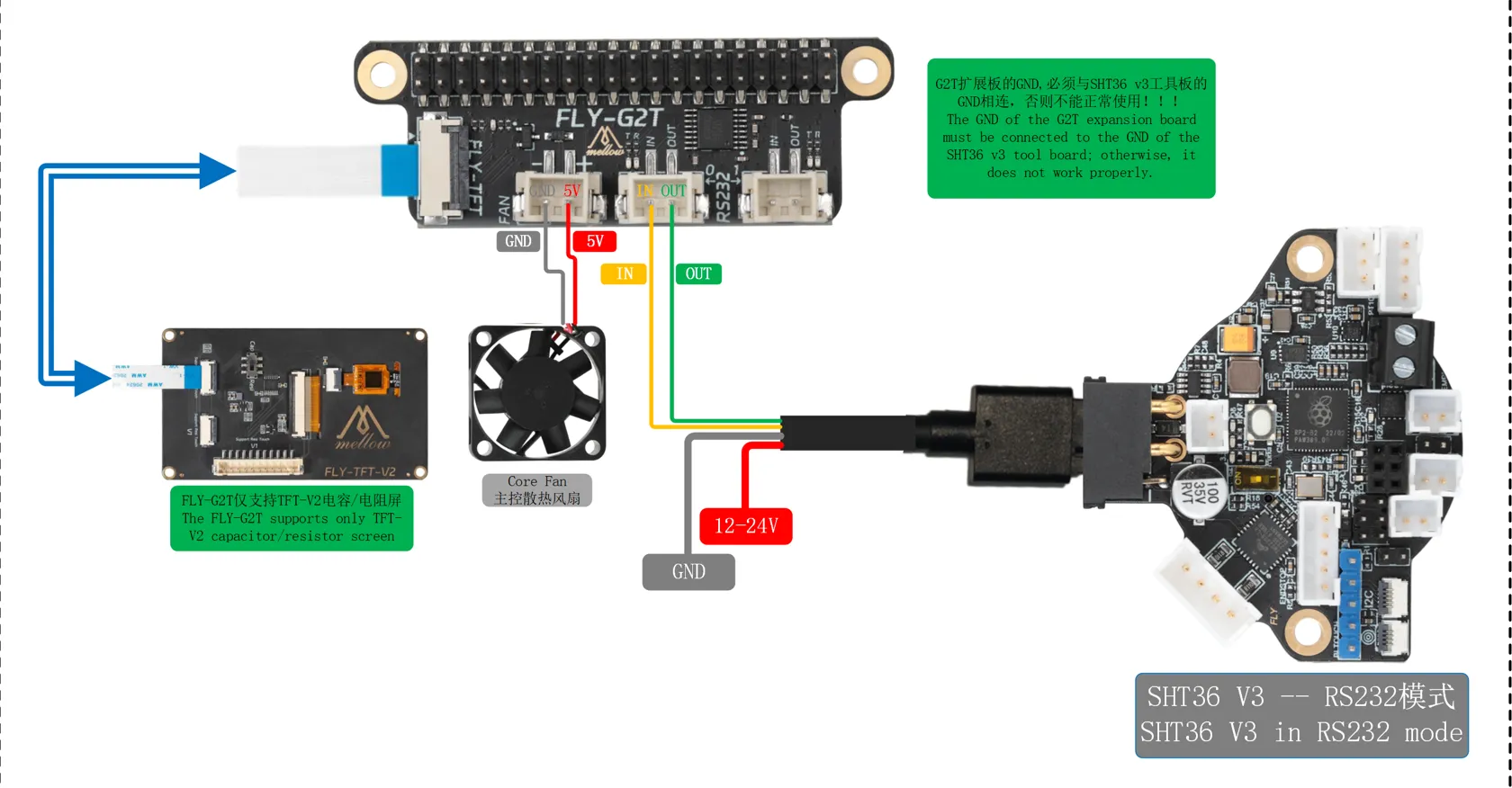

• Схема подключения


Метод подключения инструментальной платы через встроенный интерфейс RS232

• После обновления последней системы на верхнем компьютере FLY необходимо перейти по адресу IP верхнего компьютера:9999

• Верхний компьютер FLY может использовать только центральный интерфейс RS232, разъем FAN и разъем FPC дисплея !!!

• Найдите UART1 в настройках системы и сохраните, затем перезагрузите



• Ниже приведен пример конфигурации

  [mcu]
  serial: /dev/ttyS1
  baud: 250000
  restart_method:command

Использование встроенного 5VFAN

[mcu host]
serial: /tmp/klipper_host_mcu

[temperature_sensor FLY Pi]
sensor_type: temperature_host

[temperature_fan core_fan]      # Охлаждающий вентилятор верхнего компьютера
pin: host:gpiochip1/gpio102     # Пин-контакт охлаждающего вентилятора верхнего компьютера
max_power: 1.0
sensor_type: temperature_host   # Установить в температуру основного контроллера верхнего компьютера
control:watermark               # Способ управления
target_temp: 48                 # Температура запуска охлаждающего вентилятора верхнего компьютера
min_temp: 0                     # Минимальная температура, ниже которой будет сообщение об ошибке
max_temp: 90                    # Максимальная температура, выше которой будет сообщение об ошибке
off_below: 0.10
kick_start_time: 0.50
max_speed: 0.8                  # Максимальная скорость, 80% от полной мощности
min_speed: 0.3                  # Минимальная скорость, 30% от полной мощности

Метод использования дисплея

• После обновления последней системы на верхнем компьютере FLY необходимо перейти по адресу IP верхнего компьютера:9999
  • fly-tft-v2-c - выбор 3,5-дюймового емкостного TFT-дисплея
  • fly-tft-v2-r - выбор 3,5-дюймового резистивного TFT-дисплея


Установка дисплея

Скачать модель

• Нажмите на ссылку для скачивания ниже
