Руководство по устранению распространенных неисправностей датчика EDDY

Вопрос 1: Ошибка при возврате в ноль Error during homing z: Eddy current sensor error​

При возникновении этой ошибки попробуйте следующие методы по порядку:

Метод 1: Обновление Klipper

Важное уведомление

Ранее существовала проблема совместимости функции возврата по Z для EDDY, которая была исправлена в обновлении Klipper от 6 января 2026 года. Выполните следующие действия в зависимости от типа вашего управляющего компьютера:

  • При использовании обычного управляющего компьютера: обновите Klipper до последней версии.
  • При использовании FLY управляющего компьютера: обновите версию системы до V1.3.5 или выше. Обратите внимание: после выполнения указанного обновления необходимо заново откалибровать EDDY.

Метод 2: Регулировка тока драйвера

  1. Откройте файл printer.cfg.

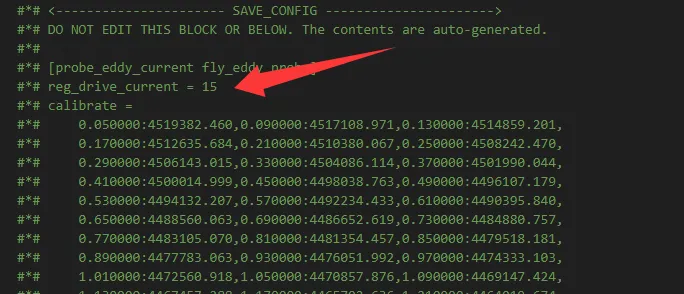

  2. Найдите параметр reg_drive_current = в нижней части конфигурации.
  3. Увеличьте или уменьшите его текущее значение на 1 (например, если было 15, измените на 16 или 14).
  4. Обратите внимание: вводите сразу вычисленный результат (например, 16), не вводите выражение (например, 15+1).
  5. Сохраните файл и перезагрузите принтер, затем повторно протестируйте возврат в ноль.
    Loading...

Метод 3: Регулировка смещения датчика Если метод 1 не помог:

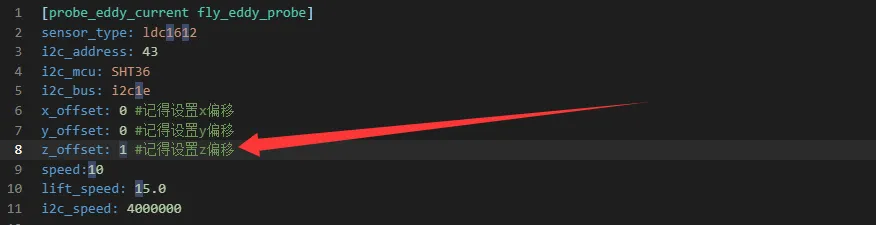

  1. Найдите в printer.cfg секцию [probe_eddy_current fly_eddy_probe].
  2. Увеличьте значение z_offset: (по умолчанию 1.0, сначала рекомендуется попробовать 2.0 или 2.5).
  3. Важное примечание:
    • Этот параметр можно настроить только один раз в этом месте, не дублируйте его.
    • Рекомендуемое значение не должно превышать 3.0, точное число определяется аппаратной частью вашего станка.
  4. Сохраните файл и перезагрузите принтер, затем протестируйте.
    Loading...

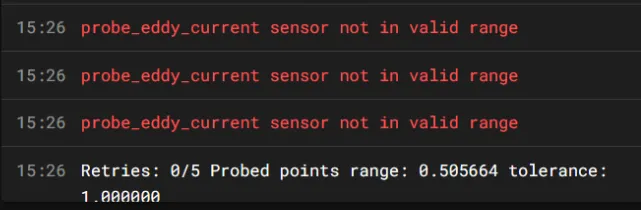

Вопрос 2: Сообщение !! probe_eddy_current sensor not in valid range​

Эта ошибка означает, что показания датчика вышли за допустимый диапазон.

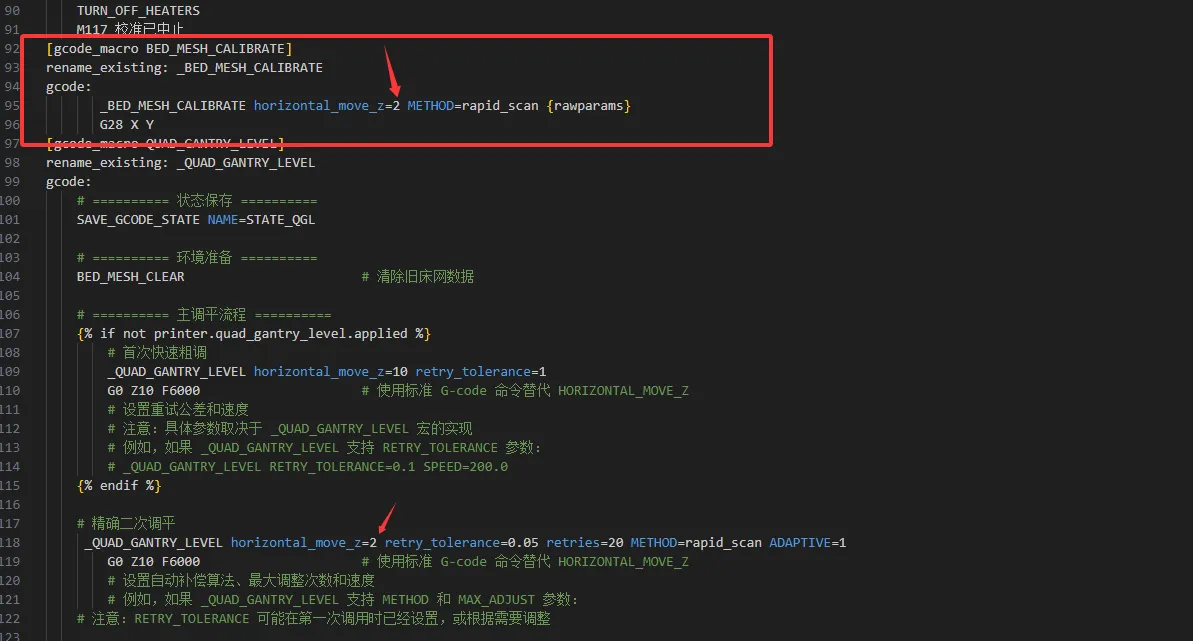

  • Основная причина: после активации датчика EDDY высота срабатывания, заданная в других местах (например, в модулях [Horizontal_move_Z] или [bed_mesh]), может не применяться, что приводит к выходу датчика за пределы своего физического диапазона.
  • Решение: проверьте и убедитесь, что все высоты срабатывания датчика, указанные в конфигурации, находятся в пределах эффективного диапазона датчика.
    Loading...

Важные замечания​

  • Эмпирическая справка по значению z_offset: Исходя из нашего опыта работы с большим количеством случаев, установка начального значения z_offset в секции [probe_eddy_current fly_eddy_probe] равным 2.5 часто позволяет быстро привести многие датчики EDDY в рабочее состояние. Вы можете использовать это значение в качестве эффективной отправной точки для отладки.
  • Важное примечание: Это не является универсальным фиксированным значением, а также не является официальной настройкой по умолчанию. Оптимальное смещение датчика строго зависит от конкретного оборудования вашего станка (например, места установки датчика).
