라즈베리파이 CM4 시스템 구우기

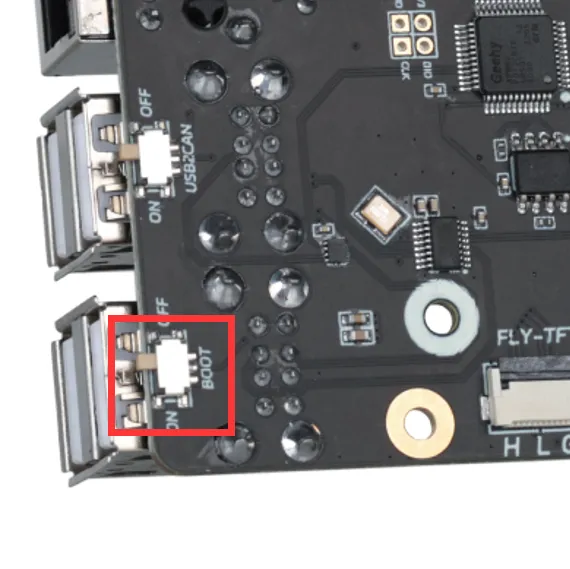

다이얼 스위치 열기​

  • 다이얼 스위치를 연 후 Type-C 포트를 컴퓨터에 연결하면 구우기 모드로 진입할 수 있습니다.
Loading...

주의사항​

  1. USB 외의 모든 장치를 전원이 켜진 상태에서 분리하지 마십시오.
  2. Type C 인터페이스는 전원 공급 또는 USB SLAVE 인터페이스로 이미지 굽기에 사용할 수 있습니다.
  3. CM4 전원 공급이 정상적으로 이루어지도록 하려면, Type C 인터페이스로 이미지를 굽는 동안 다른 장치를 연결하지 마십시오.
  4. 모듈에는 보호 장치가 없으므로 전원을 단락시키지 마십시오.
  5. FLY 메인보드는 POE 기능을 지원하지 않습니다! POE 전원을 사용하지 마십시오.
안내
  • 주의: EMMC 버전은 SD 카드를 사용할 수 없습니다.
  • 주의: EMMC가 없는 버전은 MICRO SD 카드로 부팅하며, 카드 리더기를 사용하여 이미지를 구워야 합니다.
  • 메모리 카드는 TF 카드의 전송 속도가 class10 등급 이상이어야 하며, SanDisk 등의 브랜드 TF 카드 사용을 권장합니다.
Loading...

라즈베리파이 TFTV2 시스템 사전 설치 다운로드 링크​

  • 라즈베리파이 3B/3B+/4B/CM4/5B에 적합한 시스템 이미지

  • 이 이미지에는 klipper, moonraker, mainsail, fluidd, klipper-screen 등이 사전 설치되어 있습니다.

  • 아래 다운로드 링크를 클릭하세요.

  • Loading...

이미지 다운로드​

  • 시스템 다운로드 여기를 클릭하여 다운로드 최신 릴리스 시스템을 다운로드하세요(또는 그림과 같이).
  • 토렌트 파일을 다운로드한 경우, Xunlei 또는 BitComet 등의 소프트웨어를 사용하여 다시 다운로드하세요.
Loading...
  • 데스크톱 및 권장 소프트웨어가 포함된 이미지 (Raspberry Pi OS with desktop and recommended software)는 EMMC 16G 또는 CM4 lite와 16G 이상 용량의 TF 카드 사용을 권장합니다.
안내

EMMC 버전은 전원을 끈 상태에서 점퍼를 전환하여 CM4 굽기 모드로 들어가야 합니다. Lite 버전은 시스템 카드에 직접 이미지를 굽으면 됩니다.

안내
  • EMMC 버전은 굽기 모드로 들어가야만 작동합니다. 아래는 굽기 모드로 들어가는 방법입니다.
  • Lite 버전은 굽기 모드로 들어갈 필요 없이, 직접 포맷 후 이미지를 구우면 됩니다.

rpiboot(부트로더) 다운로드​

  • rpiboot 소프트웨어를 다운로드하고 관리자 권한으로 실행하세요 여기를 클릭하여 다운로드
  • 드라이버와 부팅 도구를 설치합니다. 설치가 성공하면 설치 디렉토리에 rpiboot.exe 애플리케이션이 생성됩니다.
Loading...

굽기 모드 진입​

  • 이때 컴퓨터에 연결하고 메인보드에 전원을 공급하면, 컴퓨터 장치 관리자에서 BCMxxx 장치가 인식됩니다.

    Loading...

  • 그런 다음 rpiboot를 실행하세요.

    Loading...

  • 실행이 완료될 때까지 기다리면, 내 컴퓨터에 USB 드라이브 문자가 나타납니다.

안내

주의: 컴퓨터가 BCMxxx 장치를 인식하지 못하면 위의 단계 중 하나에 문제가 있을 수 있습니다. rpiboot를 실행하려면 반드시 BCMxxx 장치가 인식되어야 합니다. 그렇지 않으면 효과가 없습니다.

EMMC 또는 SD 카드 포맷​

  • SDFormatter.exe여기를 클릭하여 다운로드 소프트웨어를 사용하여 SD 카드를 포맷하세요.

    Loading...

  • 또는 Windows 자체 디스크 관리 도구를 사용하여 파티션을 삭제한 후, 파티션을 다시 생성하세요.

  • 내 PC 우클릭 -> 관리 -> 디스크 관리 -> 새로 추가된 드라이브 문자 찾기(잘못 선택하면 안 됩니다) -> 모든 파티션 삭제 -> 파티션 생성(임의의 파일 시스템) 시스템을 구운 적이 있다면 두 개의 드라이브 문자가 나타날 수 있습니다. 신경 쓰지 말고 직접 포맷하거나 파티션을 삭제하세요.

이미지 굽기​

  1. Raspberry Pi Imager 여기를 클릭하여 다운로드를 사용하여 이미지를 구우세요.

  2. 굽기 전에 계정 비밀번호를 설정하고 SSH를 활성화해야 합니다.

    Loading...

  3. 굽기가 완료되면, 내 컴퓨터에 USB 드라이브 문자가 인식됩니다.

굽기 완료 및 재부팅​

  • 굽기가 완료되면 전원을 끄고, 컴퓨터 연결 케이블을 분리한 후, BOOT 점퍼를 원래 위치로 되돌리세요. 다시 전원을 켜면 됩니다.

라즈베리파이 zero2 및 zero2W 주의사항​

  • 이 주의사항은 G2T와 함께 FLY-TFT 화면을 사용하는 경우를 위한 설명입니다.
  • 라즈베리파이 zero2 및 zero2w는 기본 디스플레이 장치를 수정해야 합니다. 아래 코드를 실행하여 직접 수정할 수 있습니다.\
  • 실행 후 재부팅해야 사용할 수 있습니다.
sudo sed -i 's/\/dev\/fb0/\/dev\/fb1/g' /etc/X11/xorg.conf.d/99-fbdev.conf
