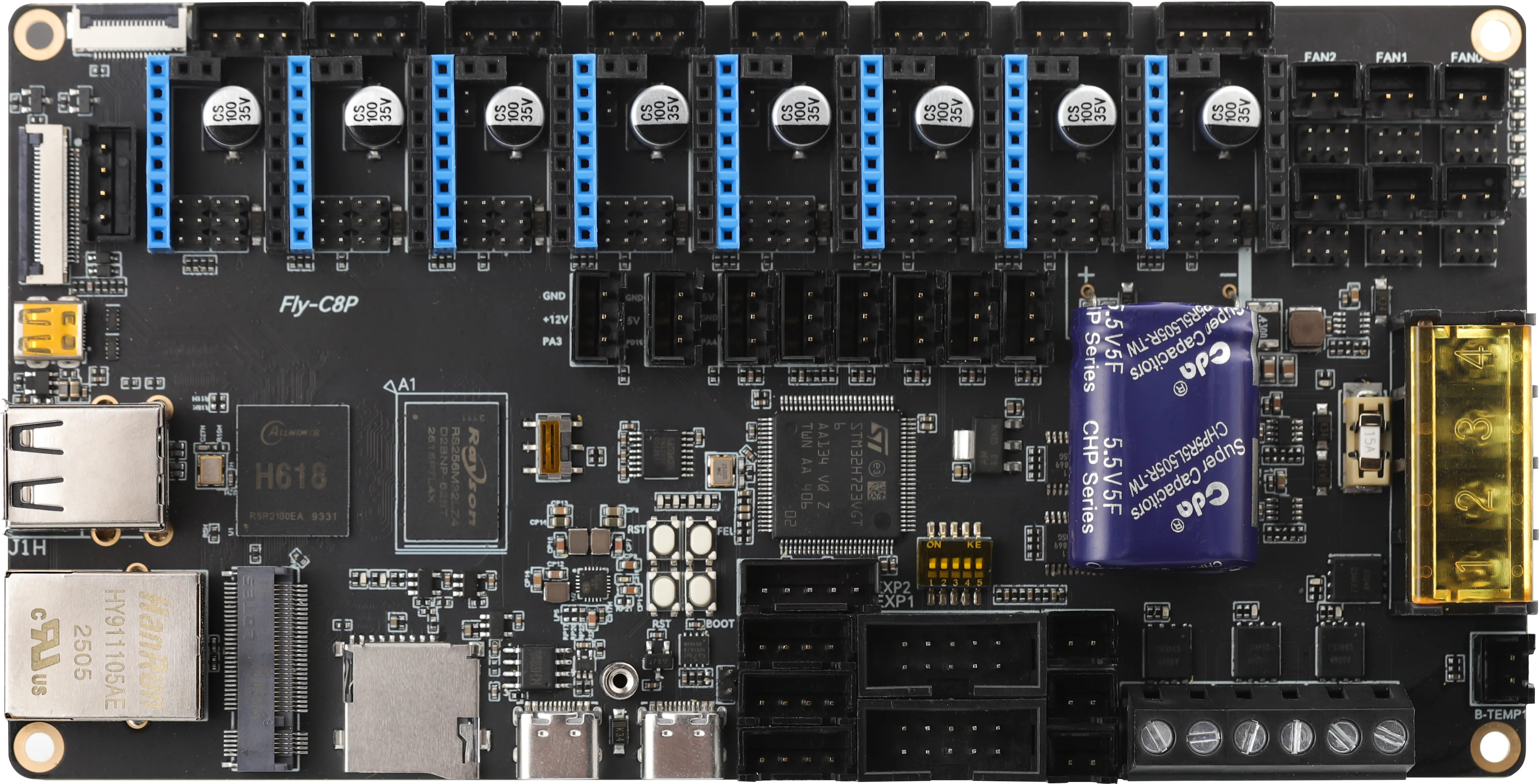

FLY C8P

Loading...
중요: 저장 장치 관련

FLY-C8P는 출고 시 저장 장치가 포함되어 있지 않습니다(즉, M2WE 모듈 또는 Micro SD 카드가 포함되지 않음). 장치가 정상적으로 작동하려면 다음 저장 매체 중 하나 이상을 구성해야 합니다:

  • 옵션 1(권장): FLY 맞춤형 M2WE 모듈을 구매하여 더 빠른 시스템 응답 속도와 더 높은 신뢰성을 확보하세요.
  • 옵션 2: 용량이 16GB~128GB 사이인 Micro SD(TF) 카드를 직접 준비하세요.

제품 특징​

  • 32비트 주파수 550MHz의 Arm® Cortex®-M7 시리즈 STM32H723VGT6 메인 제어 칩 사용
  • TMC 드라이버의 SPI 및 UART 작동 모드 지원
  • 보드에 DIAG 기능 핀 탑재, 점퍼 캡 간단한 삽입/제거로 무제한 리미트 스위치 사용 가능
  • 디지털 제어 팬 24V, 12V, 5V 전압 선택 가능, 전압 강하 모듈 구매 번거로움 해소
  • 새로운 Flash 쓰기 방식, 명령줄을 통해 직접 펌웨어 업데이트 가능
  • 다중 전원 관리, 포트, 리미트, 드라이버 등 단락 시 상위 컴퓨터 작동에 영향 없음
  • RGB 인터페이스 예약 지원(12V, 5V) 전압 선택 가능
  • TFT 화면과 HDMI 화면 원케이블 지원
  • 시스템에 Klipper, Moonraker, mainsail, fluidd, klipper-screen, Crowsnest, 공진 보상 플러그인 numpy 사전 설치, 소스 변경 등의 복잡한 작업 불필요, 초보자도 쉽게 사용 가능

제품 사양​

상위 컴퓨터​

  • CPU: 올위너 H618, 4코어 64비트 Cortex-A53
  • GPU: Arm Mali-G31
  • RAM: 1GB DDR4
  • ROM: 최대 128GB SDCARD 지원
  • 주변 장치:
    • TFT x1
    • USB 2.0 x2
    • Micro HDMI x1
    • 이더넷 포트(Eth)x1(100M)
    • FPC-HDMI x1
    • UART x1
    • RS232 X2
  • 인터페이스: 보드 내장 M.2, WIFI, eMMC 등 확장 가능(자체 프로토콜, FLY 전용 M.2 장치 외 연결 금지)
  • 지원: TFT 화면과 HDMI 화면 FPC 원케이블
  • 시스템 사전 설치: Klipper, Moonraker, mainsail, fluidd, klipper-screen, Crowsnest, 공진 보상 플러그인 numpy, 소스 변경 불필요, 사용 용이(TF 카드 또는 M2WE 구매 필요)

하위 컴퓨터​

  • MCU: STM32H723VGT6
  • 펌웨어: KLIPPER/RRF
  • 12-24V 직류 전원 지원, 안정적인 전원 공급, 전압 강하 모듈 불필요
  • 히트베드 포트 최대 출력 전류: 15A
  • 히터 포트 최대 출력 전류: 6A
  • 팬 포트 최대 출력 전류: 1A
  • 드라이버 작동 모드 지원: SPI, UART, STEP/DIR
  • 드라이버 지원: 외장 TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988 등 지원
  • 확장 인터페이스: BLTouch(Servos, Probe), RGB X2, UART X1, 12864 X1, CAN X1
  • 팬: 2선 디지털 제어 팬 X6 (24V, 12V, 5V) 선택 가능
  • 온도 센서: NTC 100K 4채널
  • 지원 기계 구조: Cartesian, Delta, Kossel, Ultimaker, CoreXY 등

주의 사항​

출력 포트24V 전원에서 최대 전류12V 전원에서 최대 전류
히트베드 포트15A7.5A
히터 포트6A3A
팬 포트1A0.5A
