배선

팁

• ALPS에는 다양한 배선 방법이 있습니다.
• 사용자의 실제 상황에 따라 선택해야 합니다.

팁

• 배선 완료 후, 펌웨어 설정이 필요합니다.
• 펌웨어 설정을 완료한 후에만 모듈 압력 임계값을 조정할 수 있습니다.

• 메인보드 UART 포트(PA9,PA10) 사용하기
• BL-Touch 포트 사용하기
• 리미트 스위치 포트 사용하기

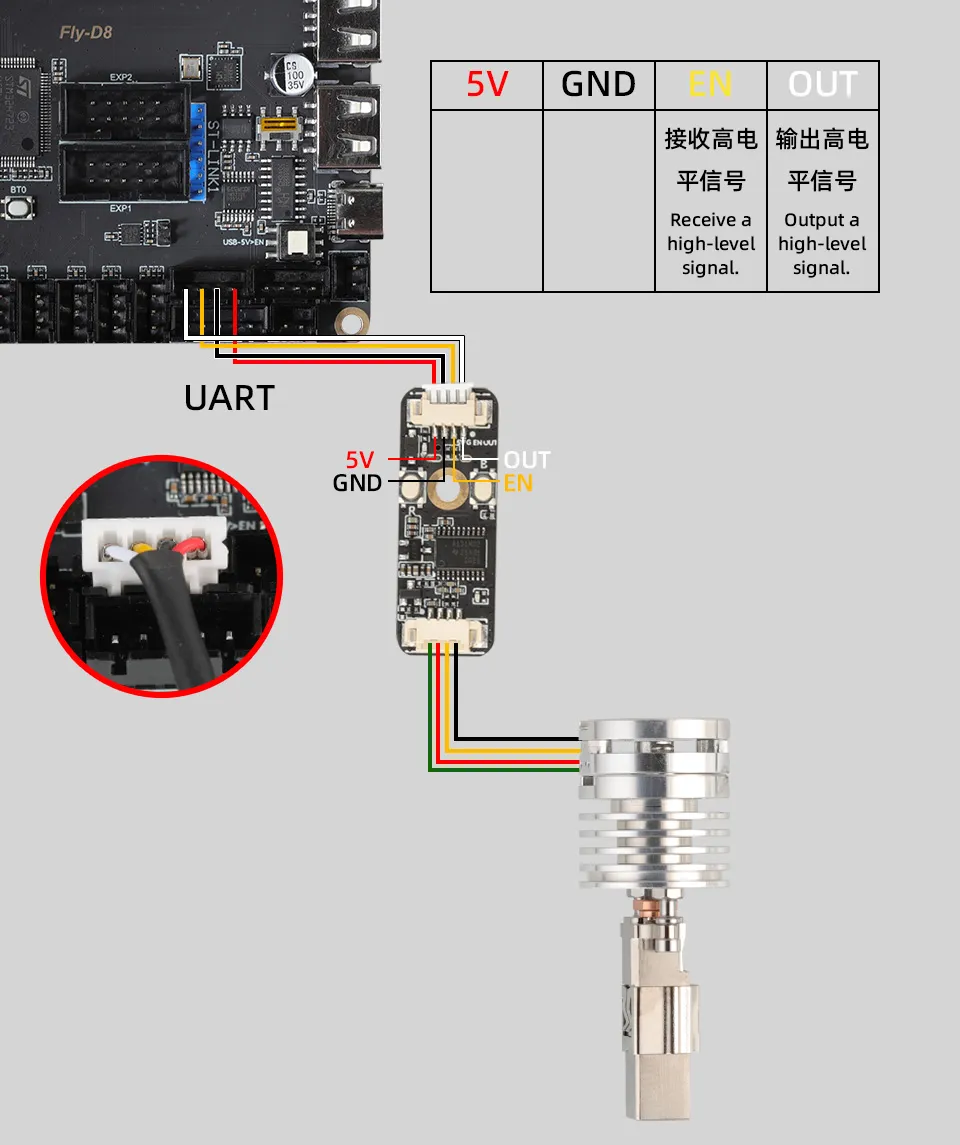

• ALPS 패키지에는 2미터 길이의 전환 케이블이 제공됩니다.
• 이 케이블을 사용하여 메인보드 UART 포트(PA9,PA10)에 연결할 수 있습니다.
  Loading...

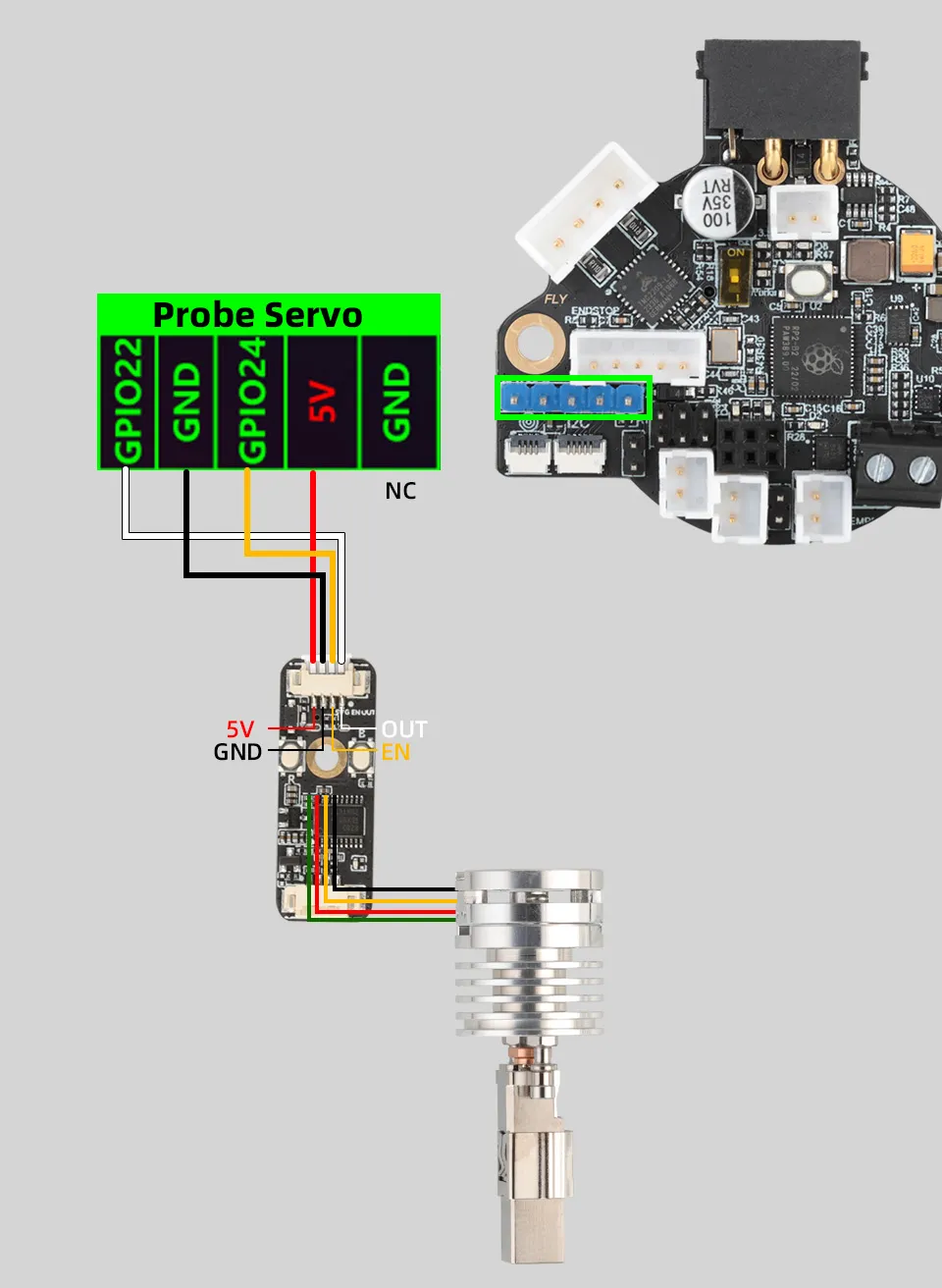

• BL-Touch 포트를 사용하려면 직접 커넥터(규격 XH2.54)를 압착해야 합니다.
• BL-Touch 포트를 사용하려면 노란색 전선을 중앙의 서보 신호 인터페이스에 연결해야 합니다.
  Loading...

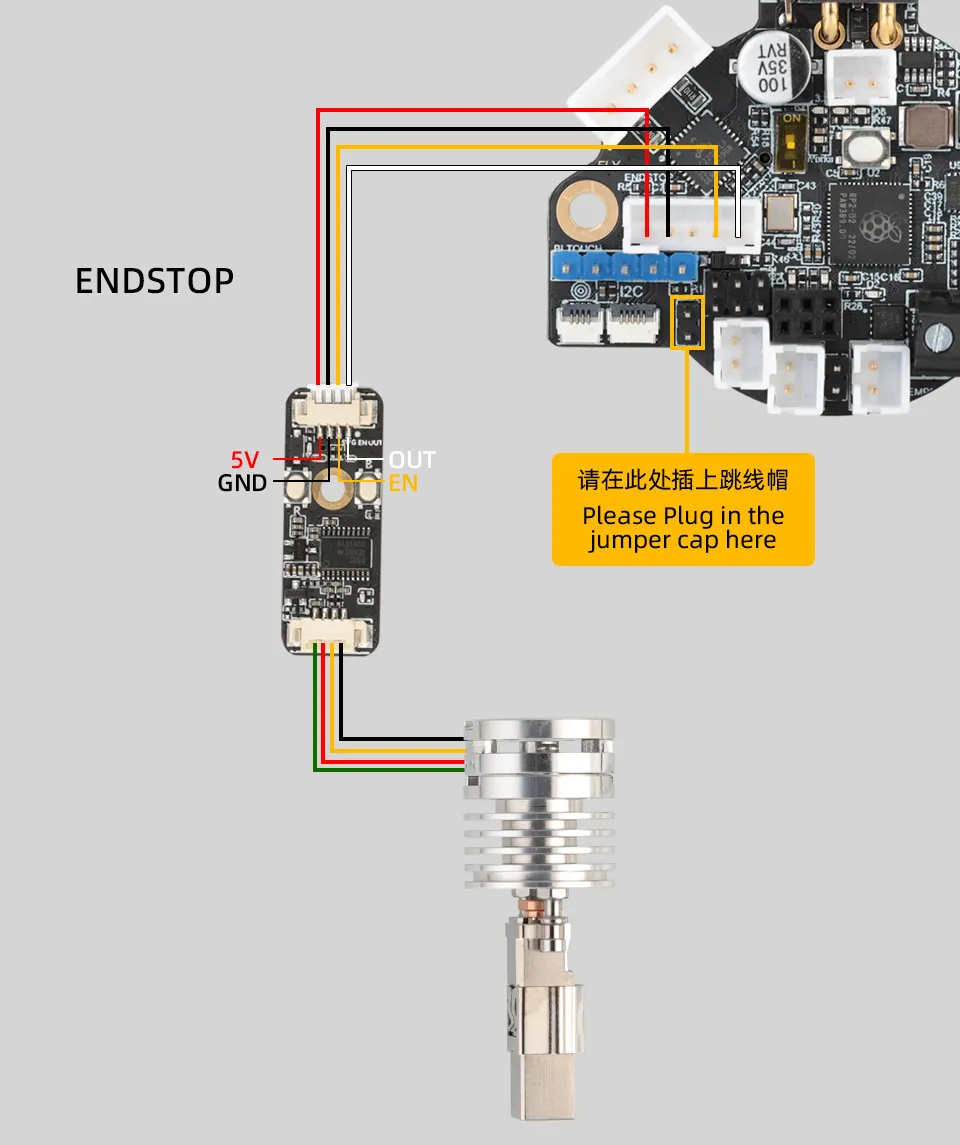

• 리미트 스위치 포트를 사용하려면 직접 커넥터(규격 XH2.54)를 압착해야 합니다.
• 고전압 리미트 스위치 포트(예: SHT36 V3의 gpio20)를 사용하는 경우 점퍼를 설정해야 합니다. 그렇지 않으면 정상 작동하지 않습니다.
  Loading...
