FLY-Pi V3 ホストコンピュータ

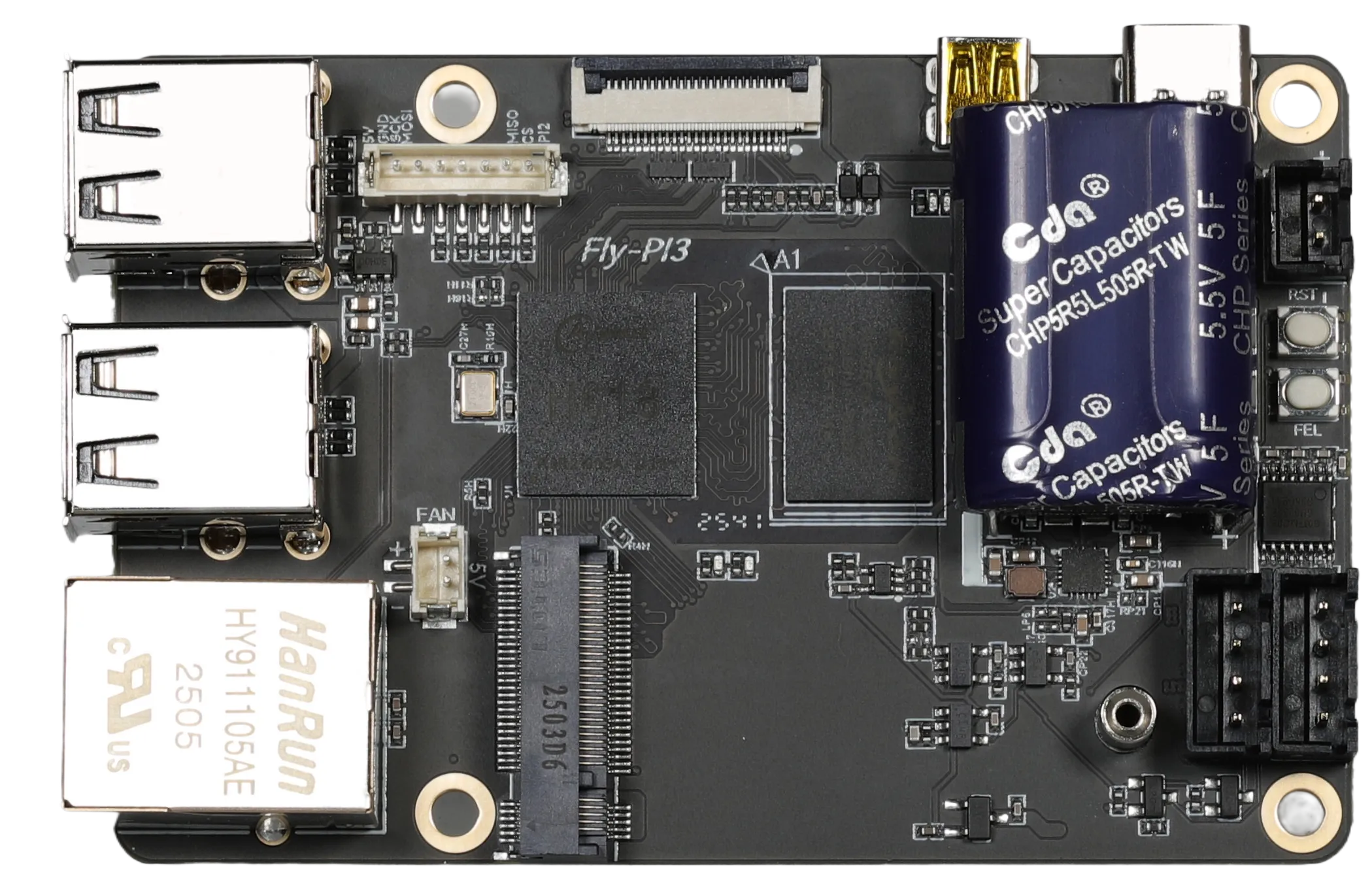

FLY-Pi V3は、Raspberry Piと外形互換性のある標準サイズのホストコンピュータであり、プロフェッショナルな3Dプリンティングに安定かつ強力な計算コアを提供することを目的としています。Raspberry Piの完全な代替としてだけでなく、深く最適化されたKlipperシステム、産業グレードのインターフェース、柔軟なストレージ拡張ソリューションにより、より高速で、より精密で、より信頼性の高いプリント体験を実現します。

Loading...

コアハイライト​

  • 深い最適化、パフォーマンス向上 : Allwinner H618クアッドコアプロセッサを搭載し、システムには深くカスタマイズされたFlyOS & Klipperファームウェアがプリインストールされており、オリジナル版と比較して処理効率とプリント性能が大幅に向上しています。
  • 柔軟なストレージ、必要に応じた構成 : ボード上の専用 M2WE インターフェースは、FLYカスタムM2WEモジュール(Wi-Fi/EMMC)をサポートし、高速なシステム起動オプションを提供します。
  • 開梱即使用、完全なエコシステム : システムには必要なすべてのプラグインが事前設定されており、複雑なデバッグは不要で、インストールから初回プリントまでの時間を大幅に短縮します。
  • 産業グレード設計、安定かつ信頼性 : 12-24Vの広範囲入力電圧対応、停電時シャットダウン保護、専用SPI加速度センサーインターフェースを提供し、長時間の安定動作を保証します。
  • 豊富なインターフェース、拡張性に優れる : 複数の表示デバイス出力、複数のシリアルポート、RRF拡張インターフェースにより、様々な周辺機器の接続ニーズに対応します。
  • ワンクリック更新、OTAサポート : ワンクリックでのシステム更新をサポートし、システムを再書き込みすることなく、最新の機能とセキュリティパッチを簡単に入手できます。

購入と使用に関する注意事項​

重要: ストレージについて

FLY-Pi V3は出荷時にいかなるストレージデバイスも付属しません(つまり、M2WEモジュールやMicro SDカードは含まれません)。デバイスを正常に動作させるには、以下のストレージメディアの少なくとも1つを用意する必要があります:

  • オプション1(推奨): FLYカスタムM2WEモジュールを購入し、より高速なシステム応答速度と高い信頼性を得ます。
  • オプション2: Micro SD (TF) カードを自身で用意します。容量は16GB-128GBの間である必要があります。

製品詳細仕様​

1. コアシステム (SoC)​

  • CPU: Allwinner H618, 4コア 64ビット Cortex-A53
  • GPU: Arm Mali-G31 MP2
  • RAM: 1GB DDR4

2. ストレージと拡張​

  • 外部ストレージ: 最大128GB Micro SDカード(TFカード)をサポート
  • ボード上のM2WE拡張インターフェース: 公式FLY M2WEモジュール(Wi-Fi / eMMC)の接続に使用。

3. 豊富なインターフェース​

  • 表示出力:
    • Micro HDMI x 1
    • FPC-HDMI x 1
    • FPC-TFT x 1
    • (TFTスクリーンとHDMIスクリーンのワンケーブル接続をサポートし、配置がより柔軟)
  • USBとネットワーク:
    • USB 2.0 ポート x 4
    • 100M イーサネットポート (Eth) x 1
  • 産業用および拡張インターフェース:
    • UART x 1 (シリアルスクリーンの外部接続に使用可能)
    • SPIインターフェース (ZH1.5-7P) x 1 (ADXL345などのセンサー接続に使用し、共振補償やその他の機能を実現)
    • RRF 拡張インターフェース x 1
    • RS232 x 2 (RS232対応ツールボードに接続可能)

4. 電源と消費電力管理​

  • 入力電圧: DC 12V-24V (電源端子経由) または 5V/2A (Type-Cインターフェース経由)
  • 5Vファンインターフェース: 常時ONの5V電源出力を提供 (注意: このインターフェースはPWM調速をサポートしません)
  • 停電保護機能:
    • 停電継続プリント と 安全な停電時シャットダウン 機能をサポート。
    設定説明

    この機能を使用するには、システム内で設定を有効にする必要があります。出荷時はデフォルトで無効になっています。

5. システムとソフトウェア​

  • オペレーティングシステム: FlyOS-FAST (3Dプリンティング向けに最適化された軽量システム)
  • コアファームウェア: 深く最適化された Klipper ファームウェア & RRF をネイティブサポート
    • 最適化説明: オリジナルのKlipperに対して深い低レベルの最適化と適合を行っており、コマンド処理効率、モーションプランニング、計算性能がオリジナル版と比較して大幅に向上しており、より極致のプリント速度と精度をもたらします。
  • プリインストールソフトウェア (開梱即使用):
    • コアコンポーネント: Klipper, Moonraker
    • Webインターフェース: Mainsail, Fluidd (オプション、デフォルトはFluidd)
    • タッチスクリーンサポート: Klipper-Screen (デフォルトでは無効)
    • カメラサポート: Crowsnest (デフォルトでは無効)
    • 高度機能プラグイン: 入力整形、共振補償などの必須プラグインがプリセット済み (numpyはプリインストール済みで追加設定不要)

重要な注意事項​

インターフェース競合警告

TFTスクリーンとSPI加速度センサーインターフェースは同時に使用できません!

  • 物理的競合: TFTスクリーン(FPC-TFTインターフェース経由)、SPI加速度センサーインターフェース(ZH1.5-7P)、およびRRF拡張インターフェースは、ハードウェア上で同一のSPIリソースを共有しています。
  • 結果: 同時に接続すると、スクリーン表示異常と加速度センサー測定データの重大な誤差が発生します。
  • 解決策: 使用時は必ずいずれか1つだけを接続してください。
M2WE インターフェース警告

独自プロトコル、非FLYデバイスの接続は厳禁!

  • ボード上の M2WE 拡張インターフェースは FLY 独自プロトコルであり、物理的および電気的仕様もカスタマイズされています。
  • 公式提供のFLY M2WEモジュール(Wi-FiまたはeMMCストレージ機能拡張用)の接続のみをサポートします。
  • 標準的なまたは非公式のM.2デバイスを接続することは絶対に禁止です。そうしないと、マザーボードの永久ハードウェア損傷が確実に発生します。
Wi-Fi機能について

FLY-Pi V3にはボード上のWi-Fi機能はありません。

Wi-Fiを使用する必要がある場合は、以下の2つの選択肢があります:

  1. 推奨案: FLY公式の M2WE Wi-Fiモジュール を購入して使用します。
  2. 代替案: 汎用のUSB Wi-Fiモジュール を使用しますが、互換性を確保するために、必ずLinuxシステムをサポートし、ドライバー不要であることを確認してください。
