メインボード配線

インターフェース図​

インターフェース説明​

Pin脚説明​

電源配線​

ドライバ取付け​

メインボードドライバジャンパー​

  • DP5にはドライバジャンパーキャップの取り付けは必要ありません

無制限ピン​

ステッピングモータ配線​

情報
  • どのメーカーの2相ステッピングモータでも、最終的に現れるのは4本の線です。どのような色であれ、黒、白、緑、黄色など、すべて4本の線に対応します。したがって、線をグループ分けしてA、Bの2つのグループに分ける必要があります。
  • 2相4線ステッピングモータの場合、A群とB群のどちらがどのグループかを特定する必要はありません。一方を特定すれば、設定でモータの方向を変更できます。

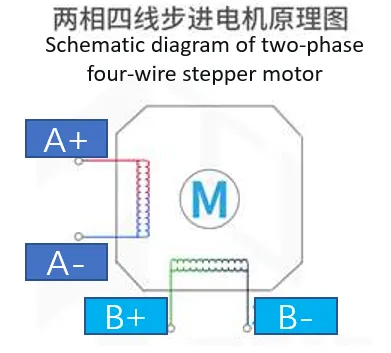

  • 3Dプリンターでは最も一般的に使用されるのが2相4線ステッピングモータであり、その原理は下図の通りです。ステッピングモータの線順を識別するには次の2つの方法があります。

    • 任意の2本の相線を接続し、モータ軸を手で回転させます。明らかに抵抗を感じる場合、その2本の相線は1組です。そうでない場合、別の相線をテストしてください。
    • テスターを使用し、ステッピングモータの任意の2本の相線を測定します。通電している場合、その2本の線は1組です。そうでない場合、別の相線をテストしてください。

ヒーター管配線​

ヒートベッド配線​

  • 交流ヒートベッド： 固体リレーを接続する際には、入力と出力を間違えないように注意してください。

  • 直流ヒートベッド： 板載MOSを使用して直流ヒートベッドを接続する際には、使用する電力を確認してください。直流ヒートベッドの最大電流は10Aを超えてはいけません。10Aを超える場合、外付けのMOSモジュールを使用することをお勧めします。それ以外の場合、メインボードに不可逆的な損傷を与える可能性があります。

温度センサ接続​

温度センサタイプの紹介​

  • 温度センサの接続方法は下図の通りです。温度センサの種類は購入した販売店にお問い合わせください。

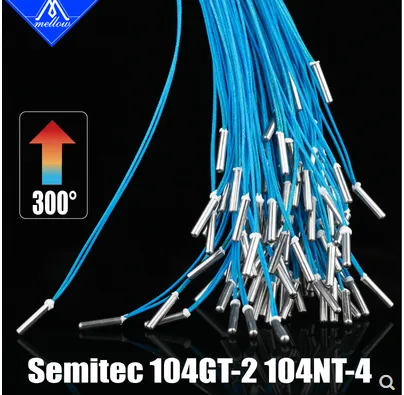

  • flyで購入された場合（下図参照）、sensor_type を「ATC Semitec 104GT-2」に設定してください。

  • 普通のNTC 100K（下図参照）の場合、sensor_type を「Generic 3950」に設定してください。

メインボード温度センサ接続​

ファン接続​

  • ファン接続

    ヒント

    下図の赤枠で囲まれたインターフェースは、上下の接点が同じピン制御のファンコントロールを示しています。つまり、1対2の制御です。

限界スイッチ接続​

  • 限界スイッチには常開（NO）と常閉（NC）の2種類があります。一般的に3Dプリンターでは、**常閉（NC）**を使用することをお勧めします。この場合、限界スイッチの回路に問題がある場合、システムがすぐにエラーを報告し、無駄な衝突を防ぎ、プリンターの損傷を避けることができます。

平衡センサ接続​

メタル接近スイッチ接続​

  • VORON公式は、オムロンOmron TL-Q5MC（以前の公式推奨品はPL08Nですが、原理は同じで、探知距離が異なります）を使用して熱ベッドを平衡させるセンサーを推奨しています。接続方法は下図の通りです。

BL-Touch接続​

  • BL-Touchには5本の線があり、最初の3本は第1グループで、センサーの電源供給やプローブの収納・展開を担当し、第2グループは接地線と信号線で、限界信号を出力します。BL-Touchを接続する際には、必ず線序を慎重に確認してください。誤った接続はセンサーとメインボードを永久的に損傷させる可能性があります！！！接続方法は下図の通りです。

Klicky接続​

  • Klickyは第3者の平衡センサーで、非常に低コストで自宅で簡単に作成でき、安定した性能と高いコストパフォーマンスが特徴です。推奨されています。接続方法は下図の通りです。

  • プロジェクトアドレス：jlas1/Klicky-Probe

Voron Tap接続​

  • TapはノズルベースのZプローブで、V2およびTridentプリンター設計に適用されます。全体的なヘッド移動により光スイッチをトリガーし、通常の限界スイッチよりも精度が高いです。ほぼすべての市販の印刷プラットフォームを使用できます。

    手記

    Voron Tapは24Vへの接続は推奨されません。一部のバージョンでは24Vを使用すると、Tapセンサーが故障する可能性があります。これはFly製品の問題ではなく、Voron Tapの設計欠陥によるものですのでご注意ください！！

    危ない

    注意：5VとGNDを逆につないではいけません。それによってTapセンサーまたはメインボードが損傷する可能性があります！！

FLY-Mini12864 LCD接続​

  • 下図はFLYのMini12864の接続方法です。他のメーカーの画面については、各メーカーにお問い合わせください。Mini12864画面を逆接したり、接続を間違えると、上位機とのMCU接続ができなくなります。Mini12864画面を使用して以前は正常にMCUに接続できたが、Mini12864を使用すると接続できなくなった場合は、Mini12864の接線を抜いてみることをお勧めします。

上位機器への接続​

  • メインボードはTypeCインタフェースを使用して上位機器のUSBポートに接続できます。また、シリアルポートを使用して上位機器に接続することもできます。ここでは前者についてのみ説明します。
