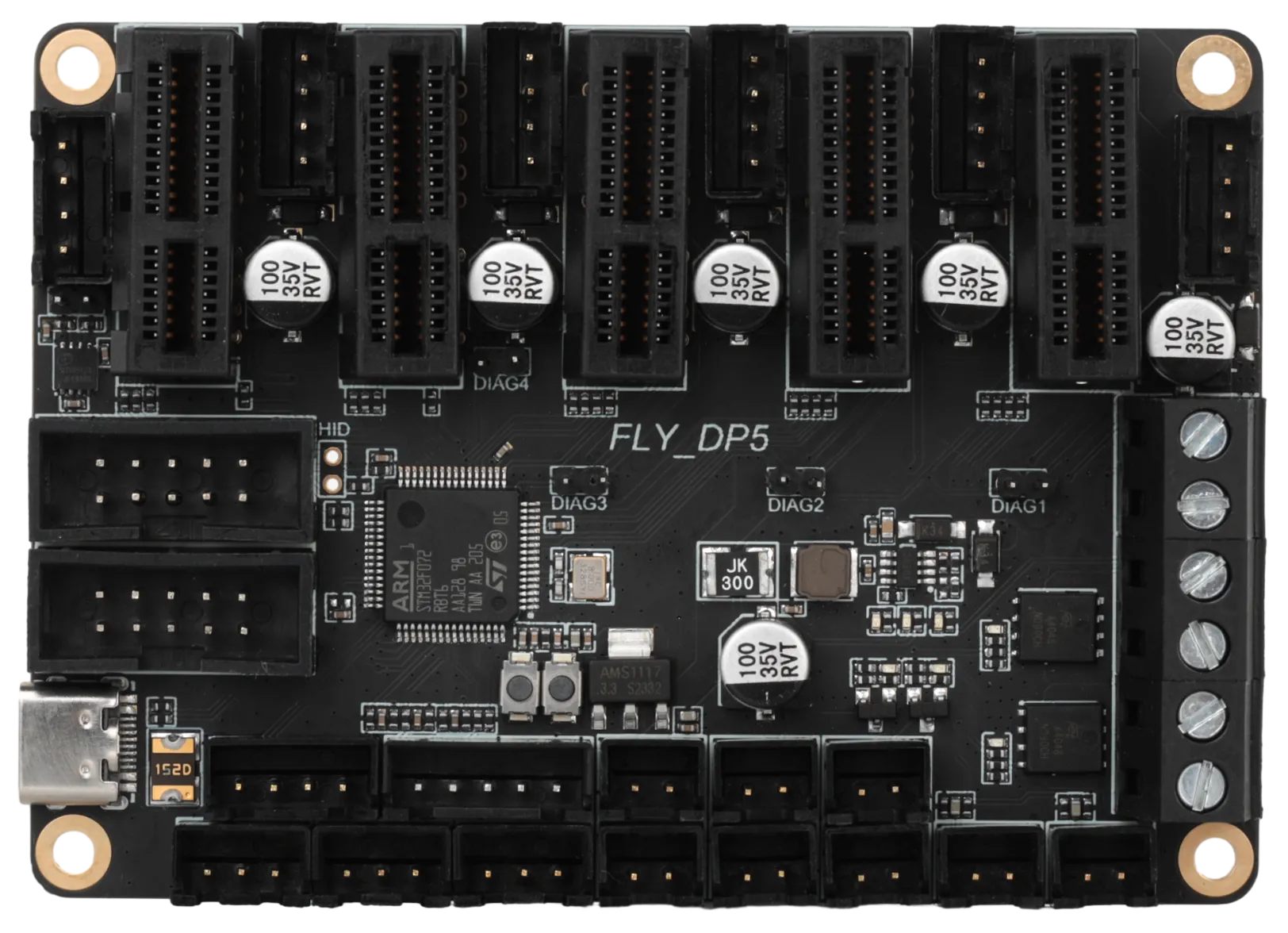

FLY-DP5 マザーボードの概要
Mellow Fly-DP5 は、広州镁伦電子科技有限公司の Fly3D マザーボード開発チームが発売した高性能 3D プリンター用マザーボードで、最大 5 軸のステッピングモーターをサポートします。
Loading...
重要なお知らせ
- ファームウェア対応: 本マザーボードは Klipper と Marlin ファームウェアに対応しています。Klipper ファームウェアを使用する場合は、上位機と併用する必要があります。
- 電源供給について: DP5 マザーボードは、インターフェースを介した上位機への逆供電をサポートしていません。
製品の特徴
- メイン制御チップ: 32 ビット ARM Cortex-M0+ アーキテクチャの STM32F072RBT6 チップを採用、動作周波数 48MHz。
- 通信バス: CAN バス接続に対応し、データ転送の安定性、低遅延、信頼性の高い接続などの利点があります。
- ドライバー互換: TMC5160、TMC2209、TP2240 をサポート
- スマートリミット: 基板上に DIAG 機能ピンを搭載、ジャンパーキャップで物理リミットスイッチ不要のセンサーホーミングを簡単に実現。
- 豊富なインターフェース: BLTouch（サーボとプローブ）、UART、12864 液晶画面などの拡張インターフェースを提供。
- 柔軟な電源供給: 12-24V の幅広い直流入力に対応し、安定した電源供給により、別途降圧モジュールが不要。
製品パラメータ
- メイン MCU: STM32F072RBT6
- 対応ファームウェア: Klipper, Marlin
- 入力電圧: DC 12-24V
- ドライバーインターフェースモード: SPI, UART, STEP/DIR
- 対応ドライバー: TMC5160、TMC2209、TP2240
- 温度センサー: 2 系統 NTC 100K サーミスタインターフェース
- 加熱出力: 2 系統 MOS 制御インターフェース、大電流加熱棒に対応
- ファンインターフェース:
- 2 系統 2線式制御ファン
- 2 系統 並列ファンインターフェース
- 2 系統 常時稼働ファンインターフェース
- 対応機種構造: Cartesian, Delta, Kossel, Ultimaker, CoreXY など
Loading...
電気的仕様（最大持続電流）
| 出力ポート | 24V 電源時最大電流 | 12V 電源時最大電流 |
|---|---|---|
| 加熱棒ポート | 6A | 3A |
| ファンポート | 1A | 0.5A |
- 供給電圧と電流が上記要件を満たしていることを確認し、過負荷を避けてください。
- 電源を接続する前に、極性を再確認し、逆接続を防止してください。
