画面接続と設定

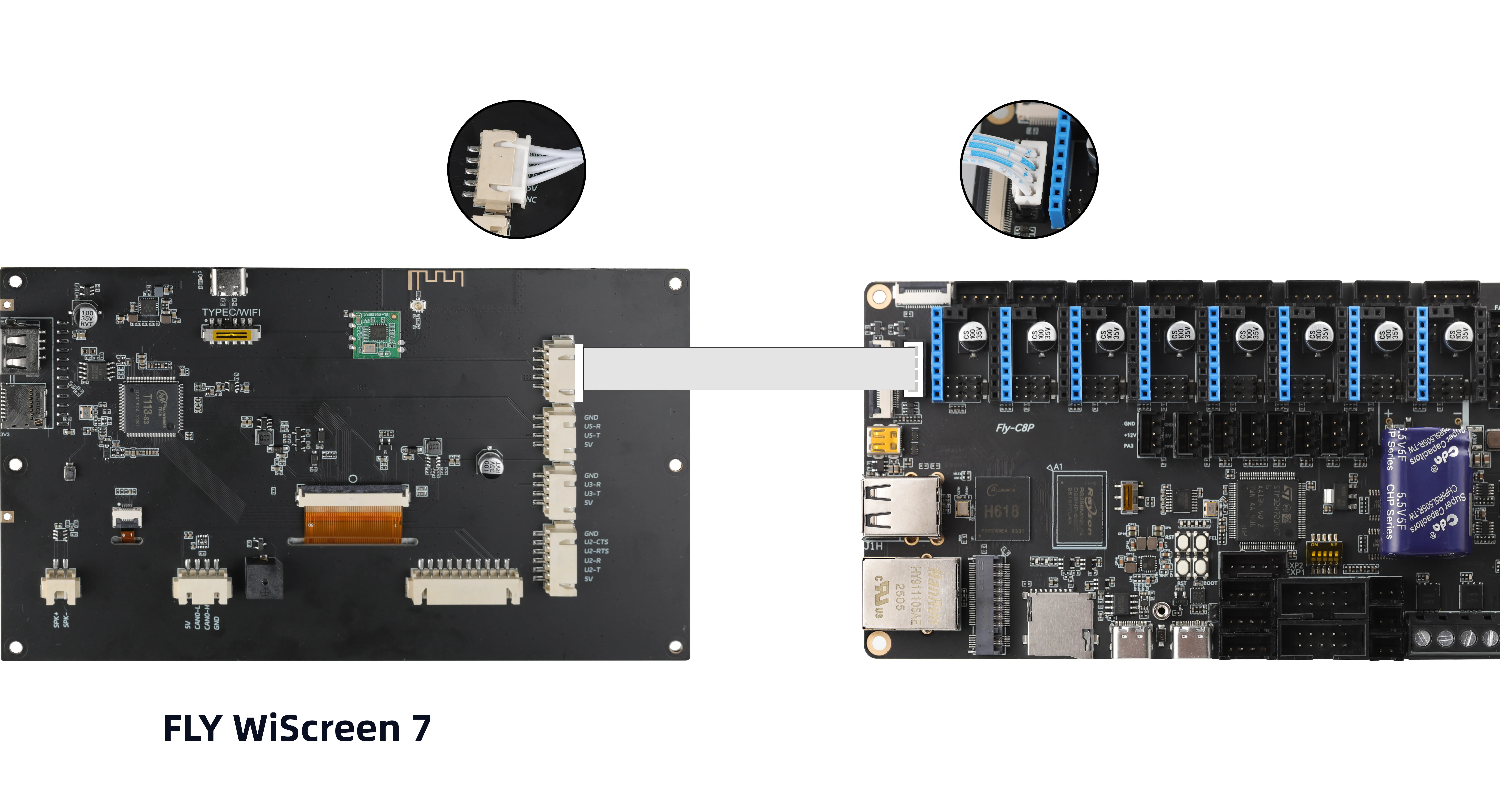

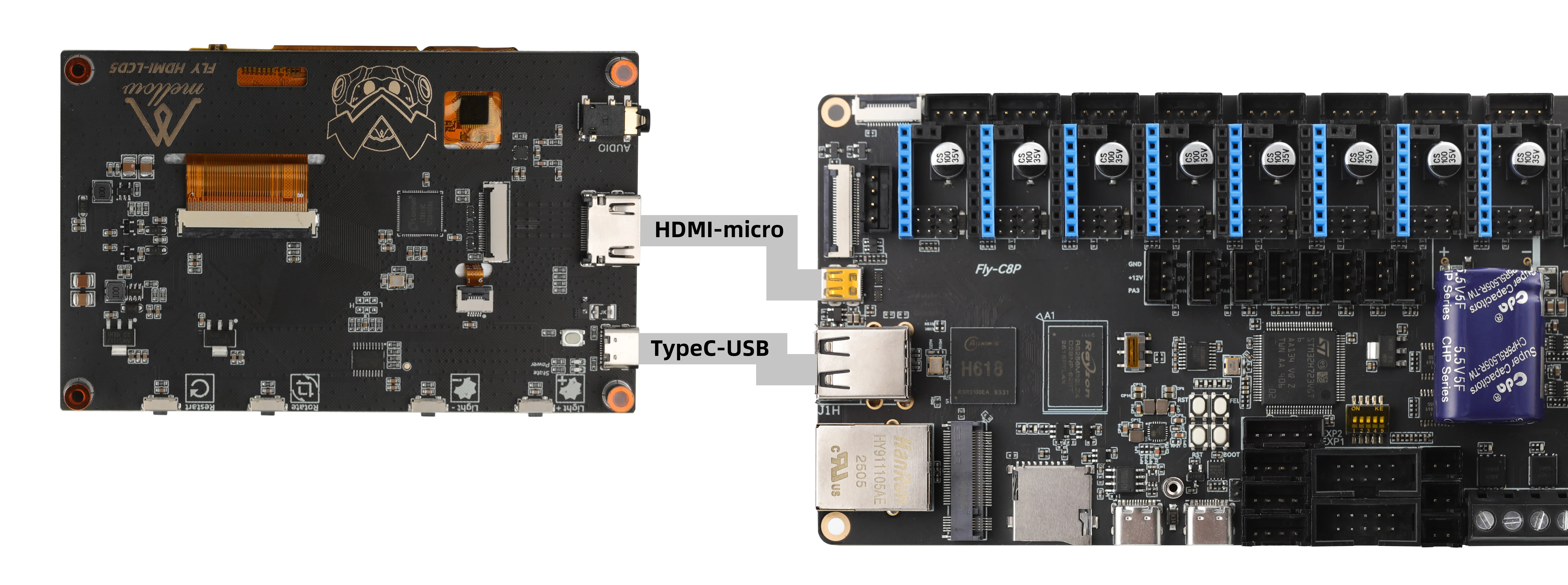

画面接続​

重要な安全注意事項

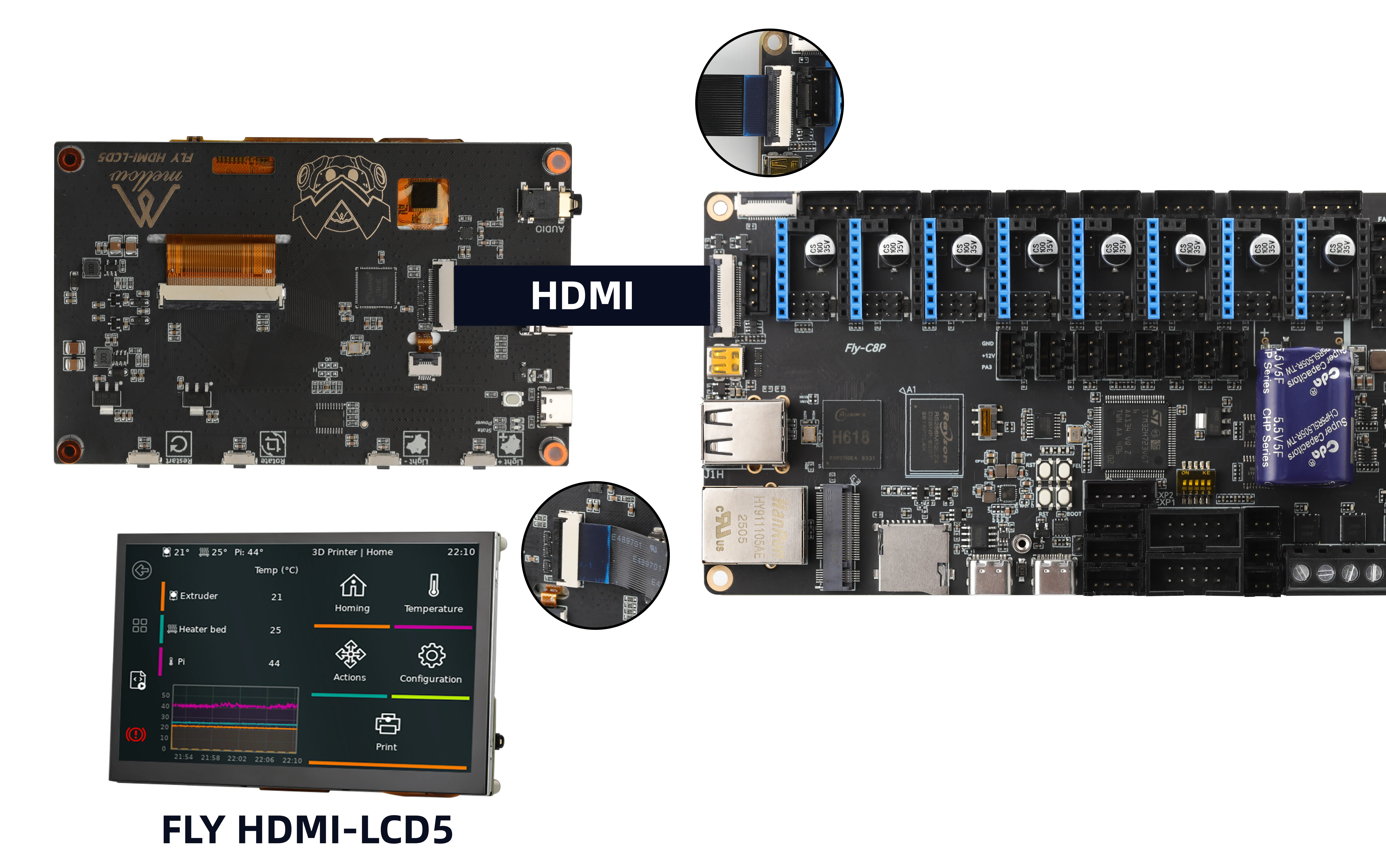

  • FPCフレキシブルケーブルを使用してTFTまたはHDMI画面を接続する際は、必ず完全に電源を切った状態で操作を行い、画面の損傷を防止してください。
  • TFT画面接続時は、FPCフレキシブルケーブルの挿入方向をよく確認し、ケーブルの逆挿入による機器故障を避けてください。

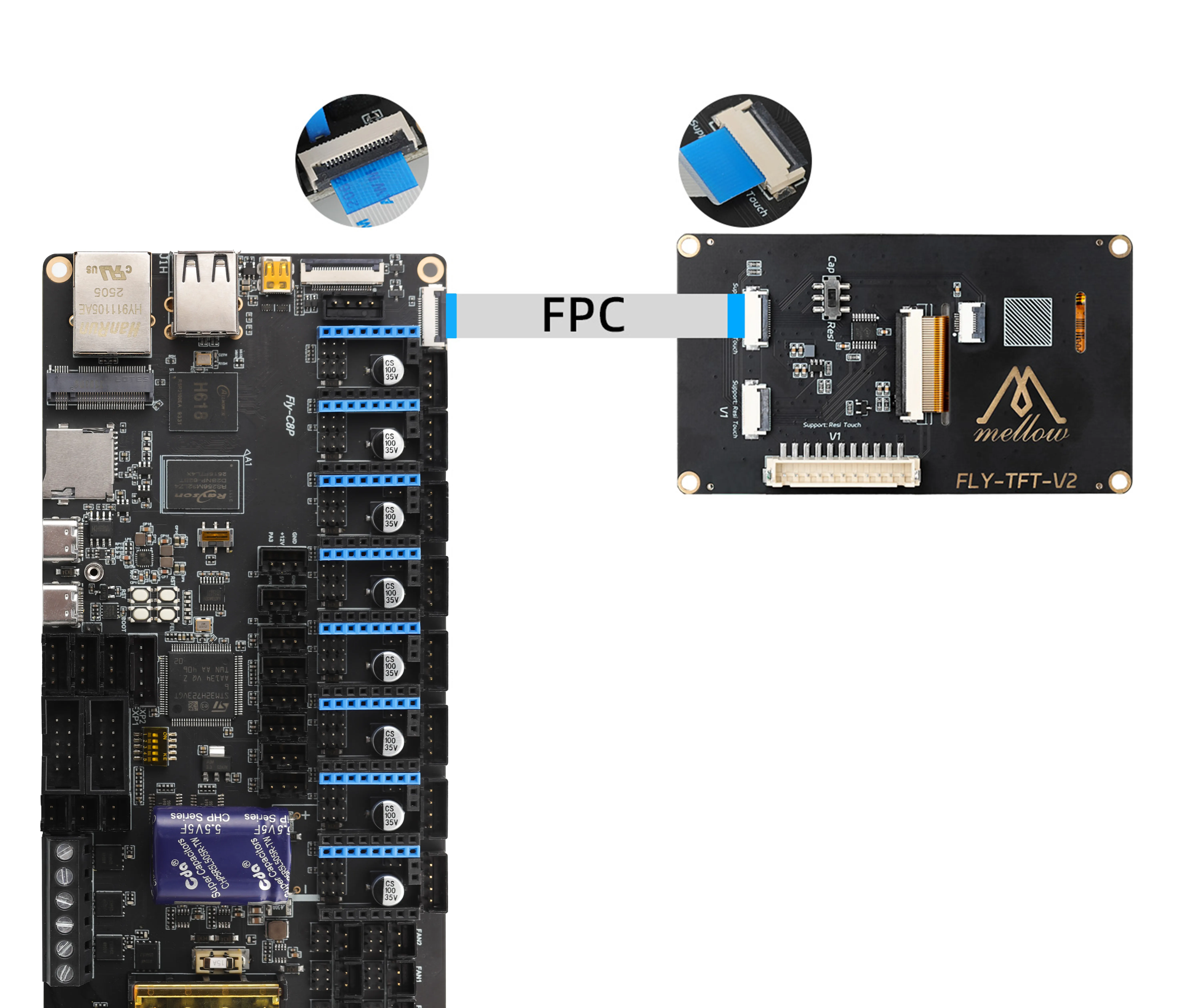

TFT画面接続と設定​

ヒント
  • 抵抗式タッチスクリーンは、DIPスイッチをResiに切り替えてください。
  • 静電容量式タッチスクリーンは、DIPスイッチをCapに切り替えてください。
Loading...

重要な注意事項​

設定時の注意事項
  • 設定変更はmainsailまたはfluiddウェブインターフェースを使用することを推奨します。
  • ウェブブラウザの翻訳機能を有効にしないでください。システムが正常に起動しなくなる可能性があります。
  • 設定ファイルには、中国語や特殊文字を入力しないでください。
  • 設定ファイルを変更した後は、システムを再起動して変更を有効にする必要があります。
重要な警告
  • 設定ファイル内の######### PLEASE DO NOT EDIT THE FOLLOWING #########以下の内容は絶対に変更しないでください。

設定ファイルの変更方法​

書き込み完了後の設定ファイル変更​

  • 初回起動時のみ有効な設定項目は、書き込み完了後にプロフェッショナルなテキストエディタを使用して、リムーバブルディスクFlyOS-Conf内の設定ファイルconfig.txtを開き、変更する必要があります。

システム起動後のオンライン設定変更​

  • 通常の設定項目は、システムのウェブ設定ページで変更でき、再起動後に有効になります。
  1. ブラウザでデバイスのIPアドレスにアクセスします。例：http://192.168.1.2/

fluiddインターフェース操作："隠しファイルとフォルダを除外する"のチェックを外す

Loading...

mainsailインターフェース操作："隠しファイルを表示"にチェックを入れる

Loading...
  1. 表示された.flyos-configフォルダに入り、sys-config.conf設定ファイルを見つけます。
Loading...
  1. sys-config.confファイルを編集します。このファイルは、リムーバブルディスクFlyOS-Conf内のconfig.txt設定ファイルへのシンボリックリンクです。
Loading...
  1. 設定項目を変更してファイルを保存し、システムを再起動して設定を有効にします。
設定フォーマット説明
  • 設定ファイルのフォーマットはkey=valueである必要があります。key: valueなどの他のフォーマットに変更しないでください。
  • 等号の前後にスペースを追加しないでください。

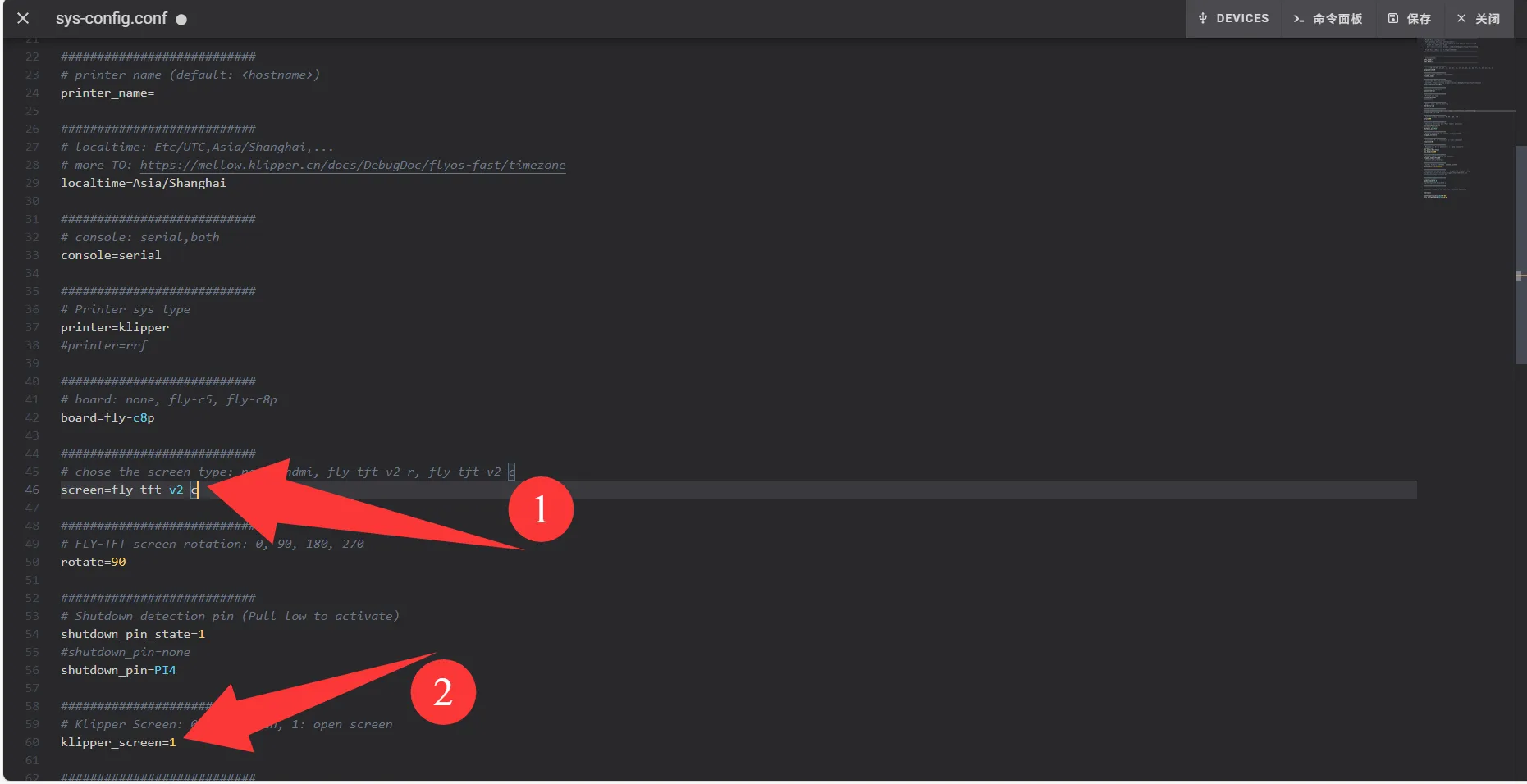

画面設定​

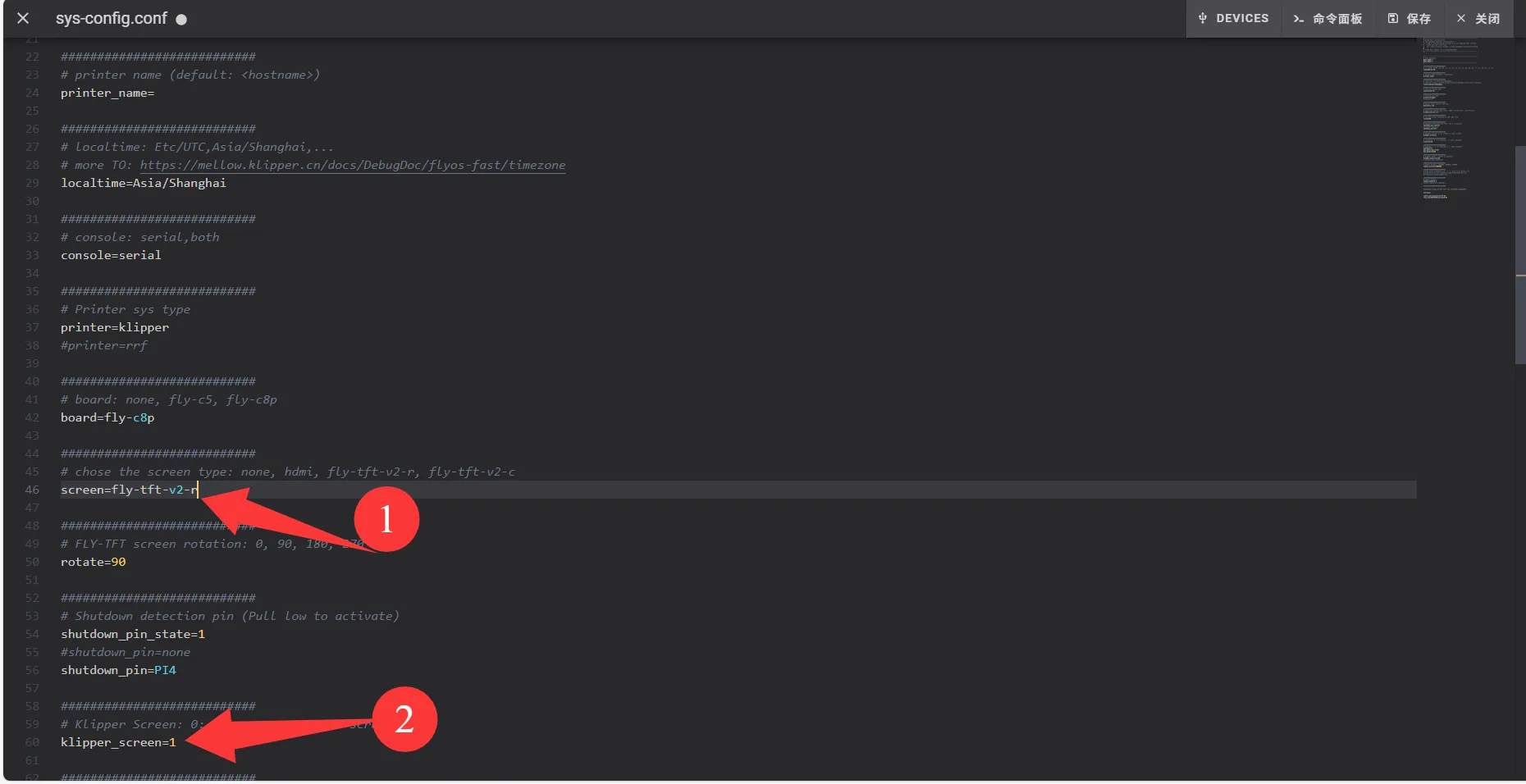

  • screen=の後ろをfly-tft-v2-rに変更する必要があります。
  • klipper_screen=0をklipper_screen=1に変更する必要があります。
  • 以下は変更後の参考例です。
screen=fly-tft-v2-r
  • 同時に以下も変更する必要があります。
klipper_screen=1
Loading...
Loading...
