配線参考

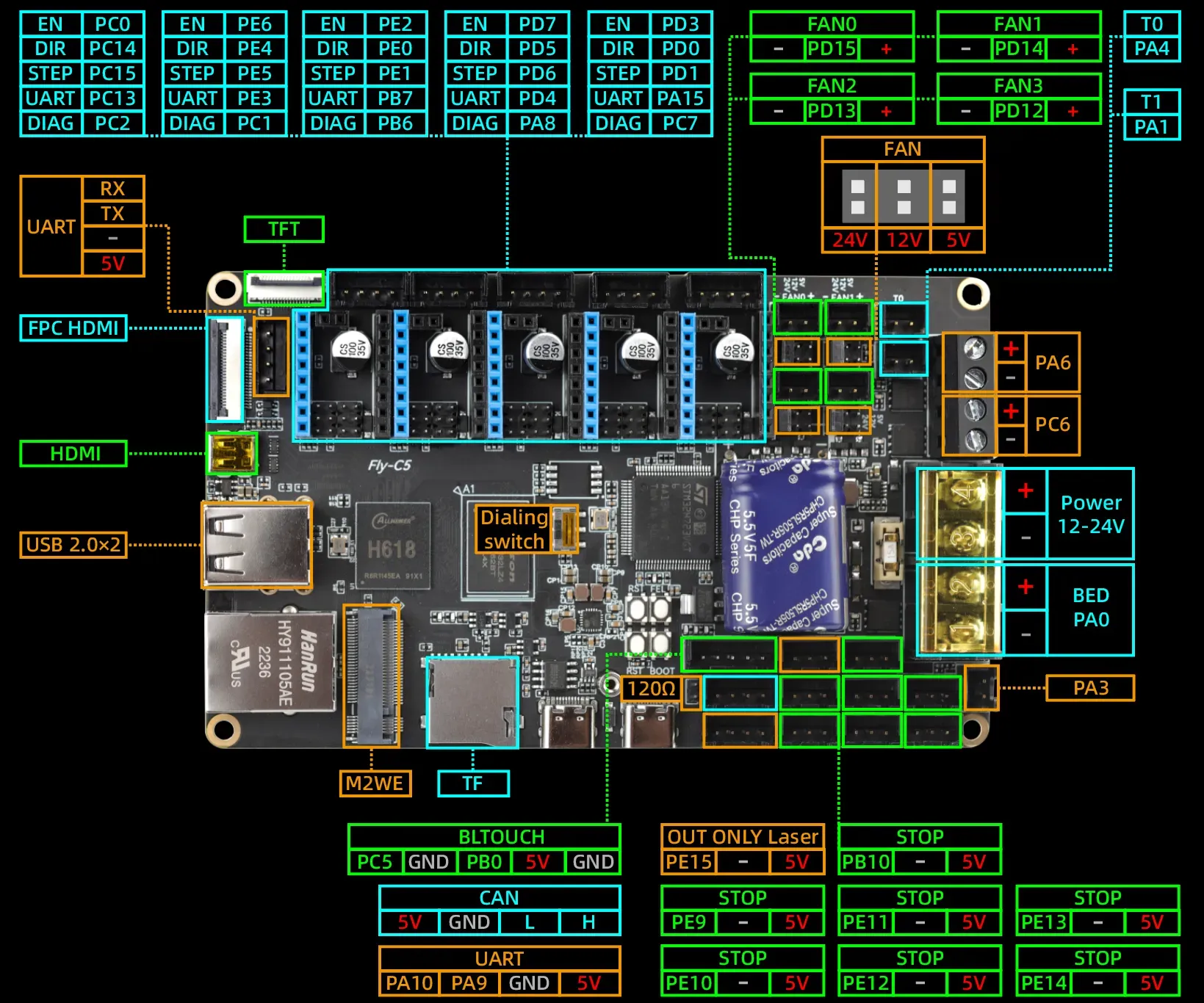

ピン説明

Loading...

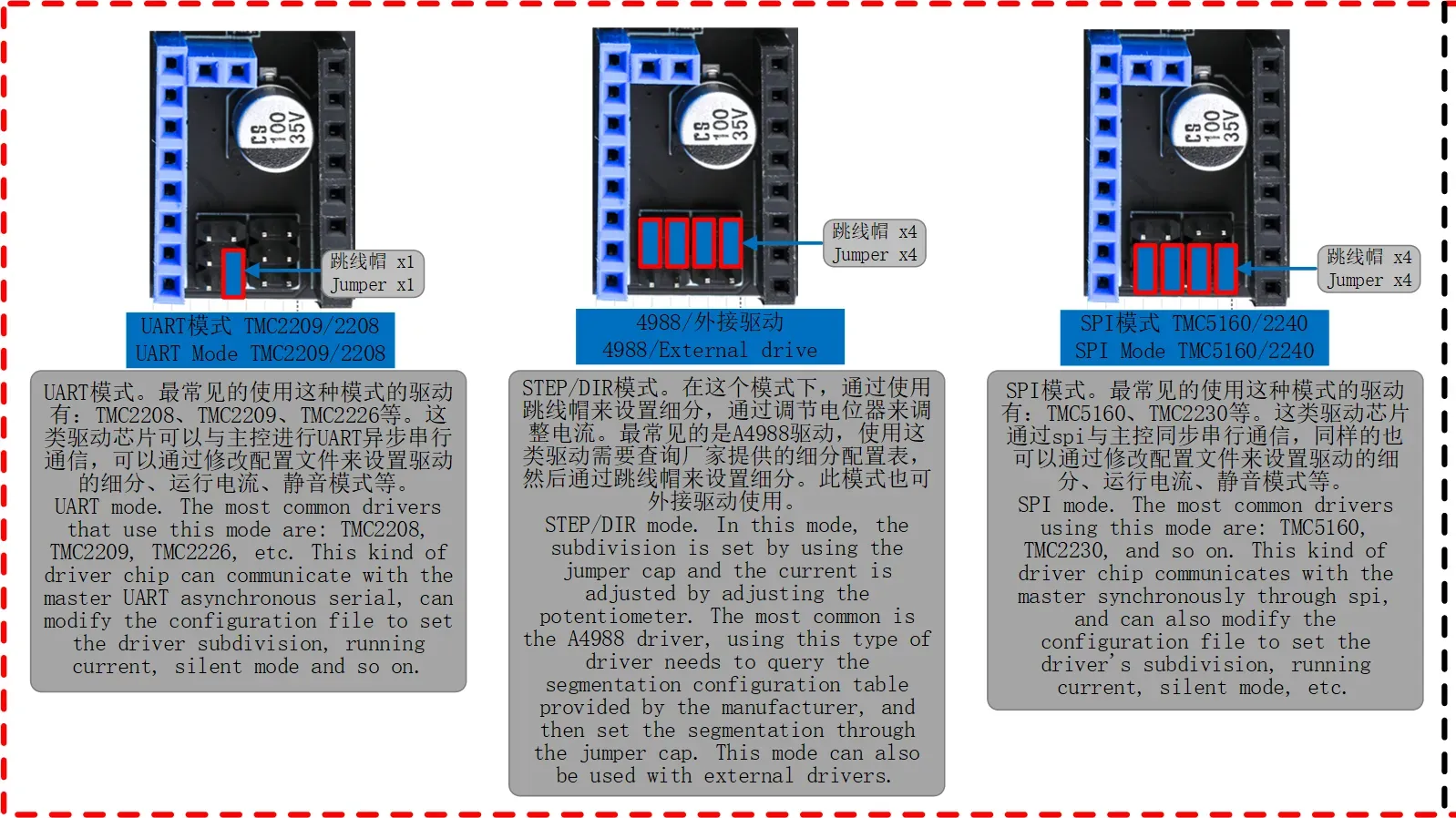

マザーボードドライバジャンパー

• FLYマザーボードのドライバインストールとジャンパー設定の説明

Loading...

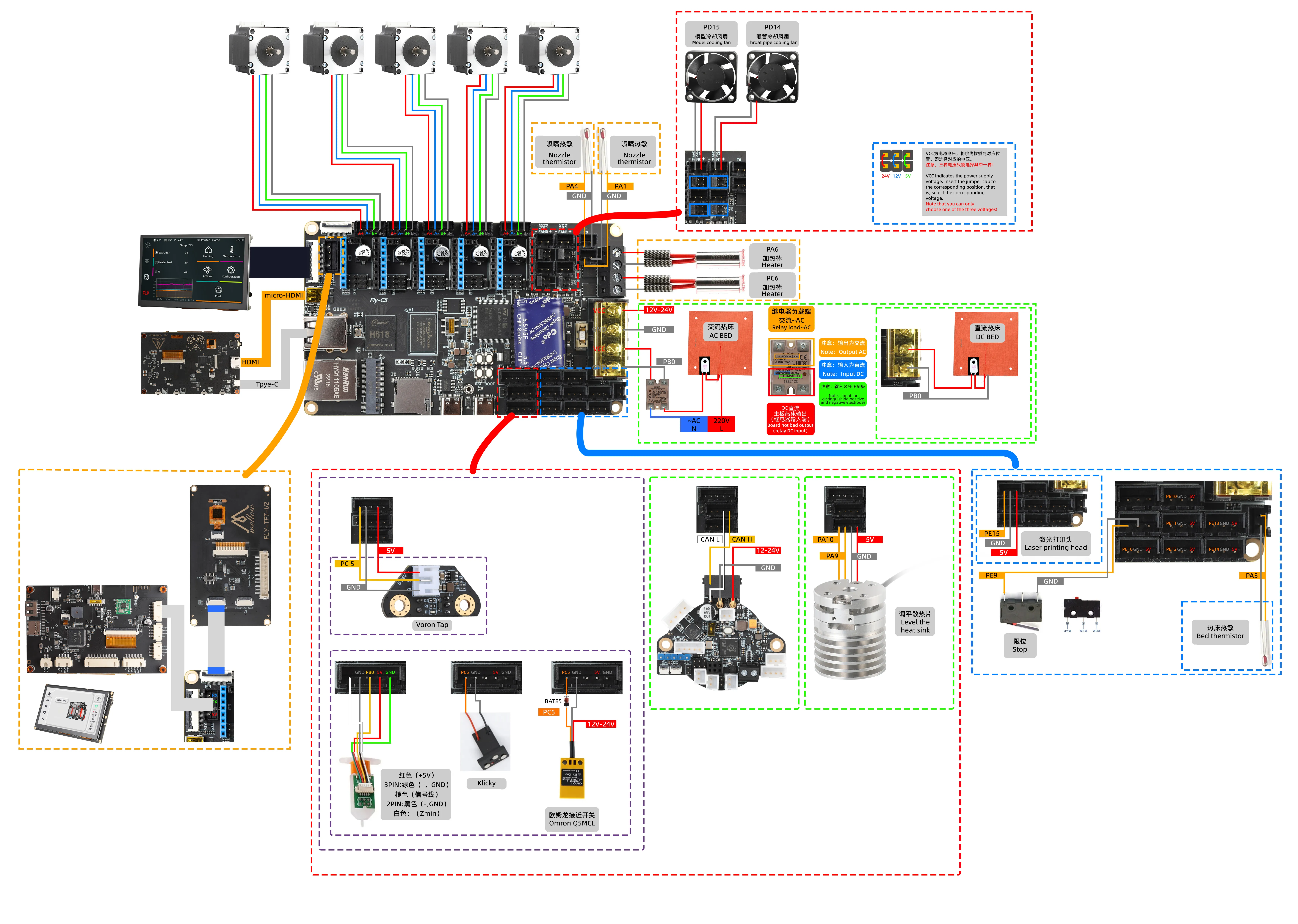

メインボード配線

警告

市販の完成品3線式リミットスイッチは使用しないでください。このようなリミットスイッチはメインボードを短絡させ、メインボードを損傷する可能性があります！配線図に示されている通りの配線方法で厳密に配線してください！

ヒント

• 配線図の解像度が高いため、一部のネットワーク環境が良くないユーザーは読み込みに時間がかかる場合があります。お待ちください~~~ (≧∀≦)ゞ
• マウスカーソルを配線図の上に置き、右クリック -> 画像を名前を付けて保存 を選択してデスクトップに保存すると、より見やすくなりますよ~~~ σ(´∀｀*)

Loading...

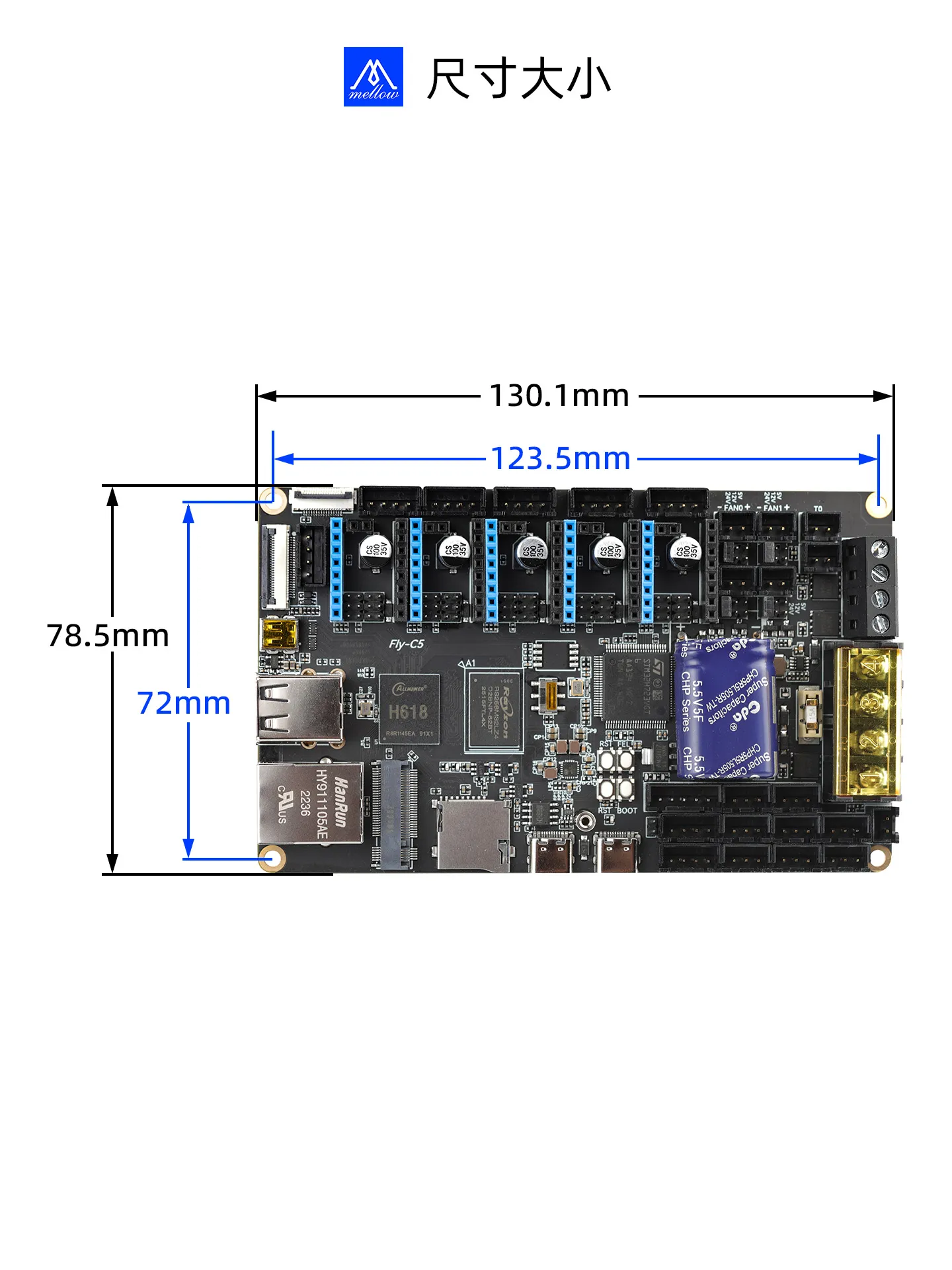

寸法図

Loading...
