画面配線と設定

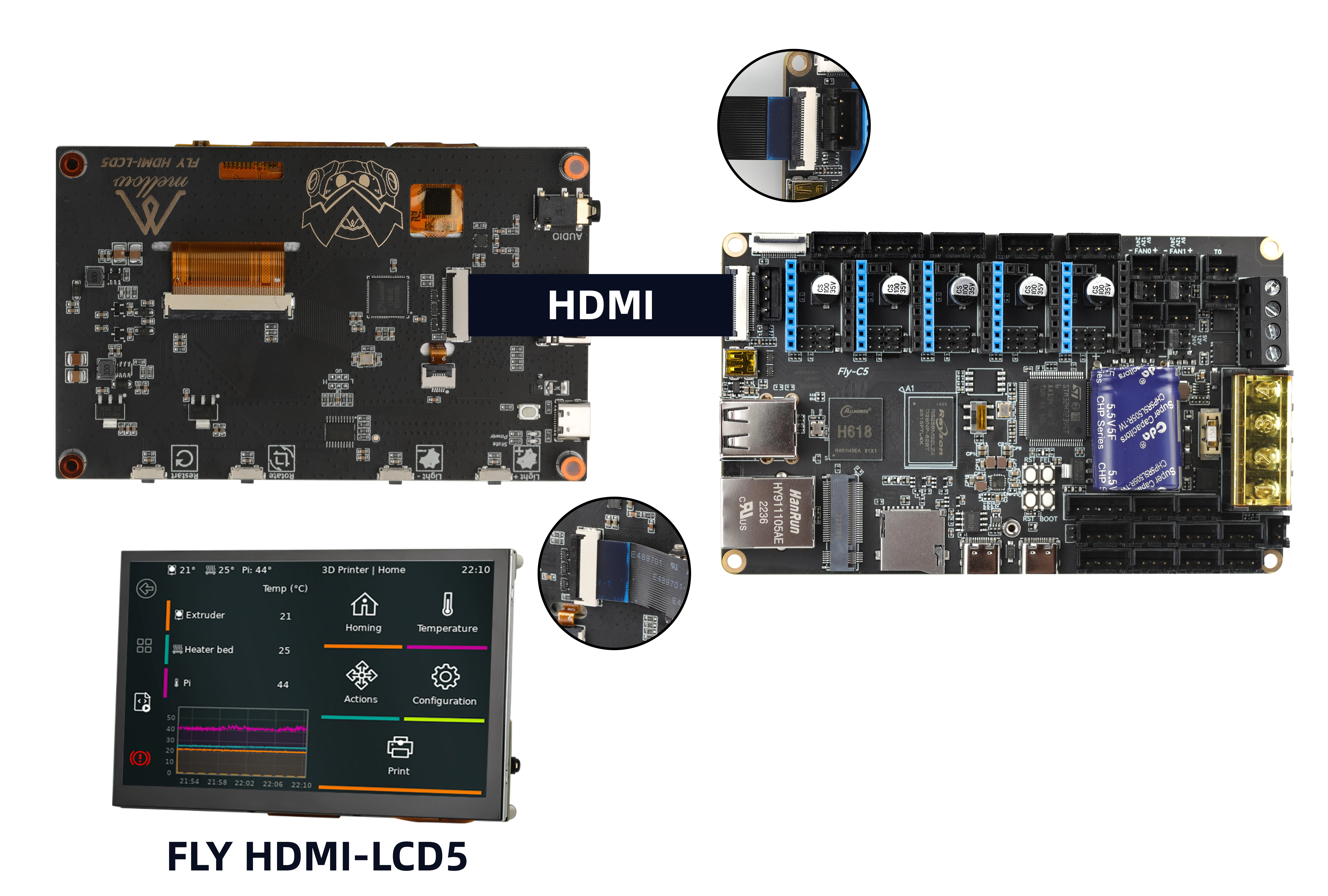

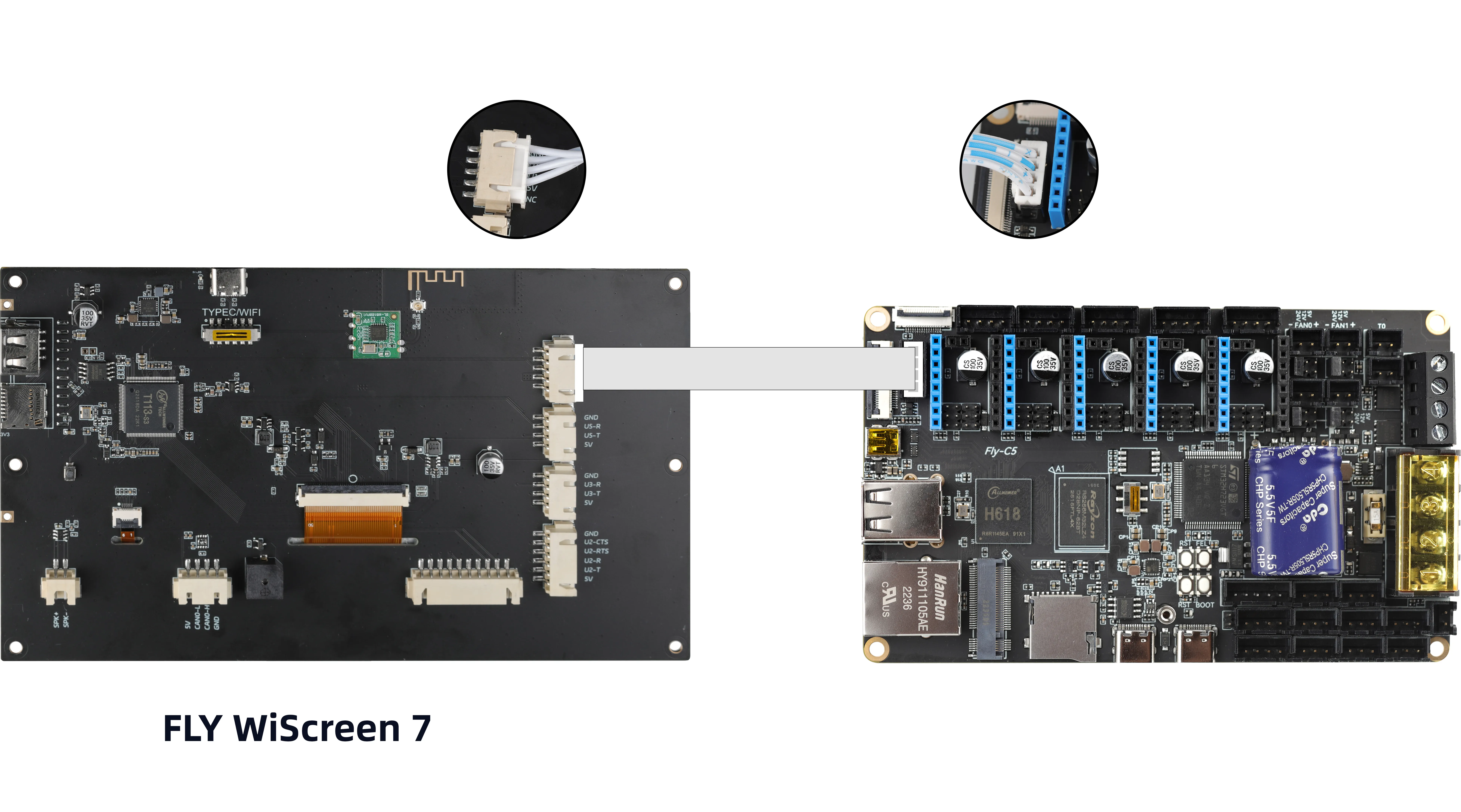

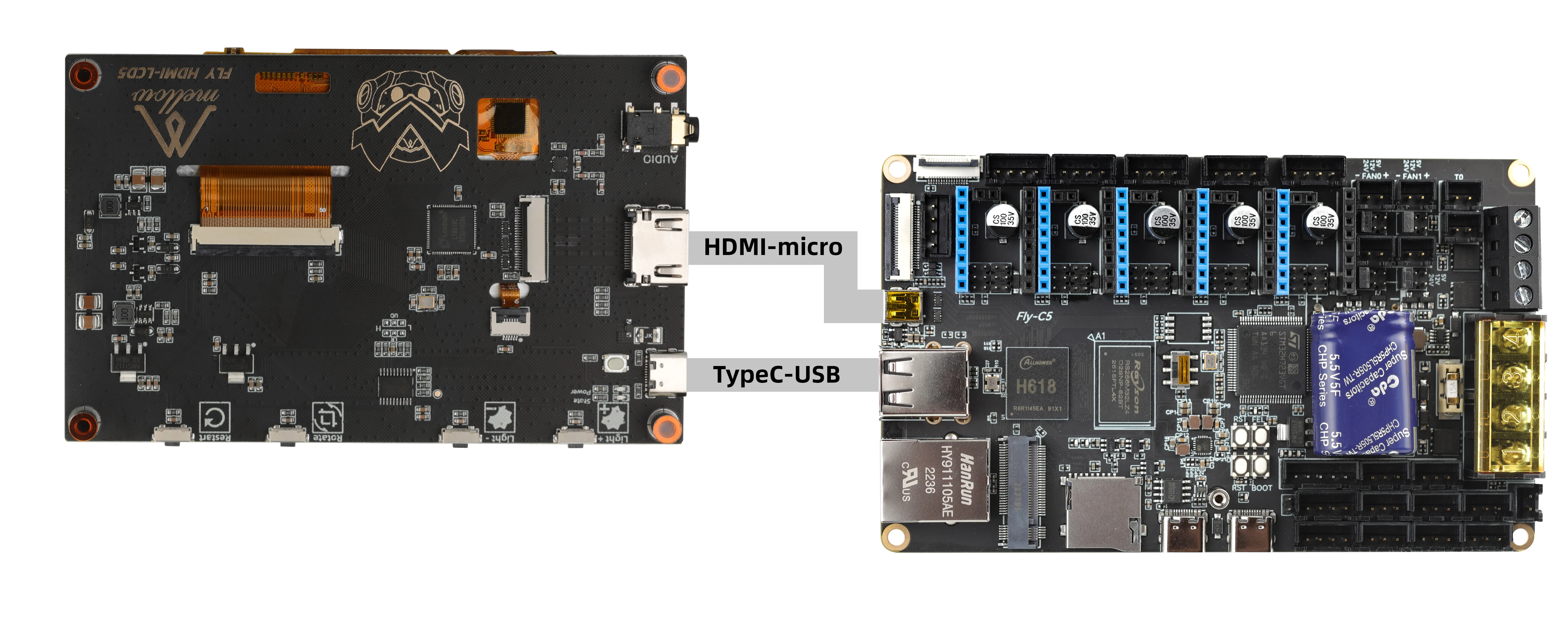

C5 画面配線​

重要なお知らせ
  • 画面を接続する際は、必ず電源をオフにしてから行ってください。画面を破損する恐れがあります。
  • 画面配線時はFPCフレキシブルケーブルの向きに注意し、画面を破損しないようにしてください。

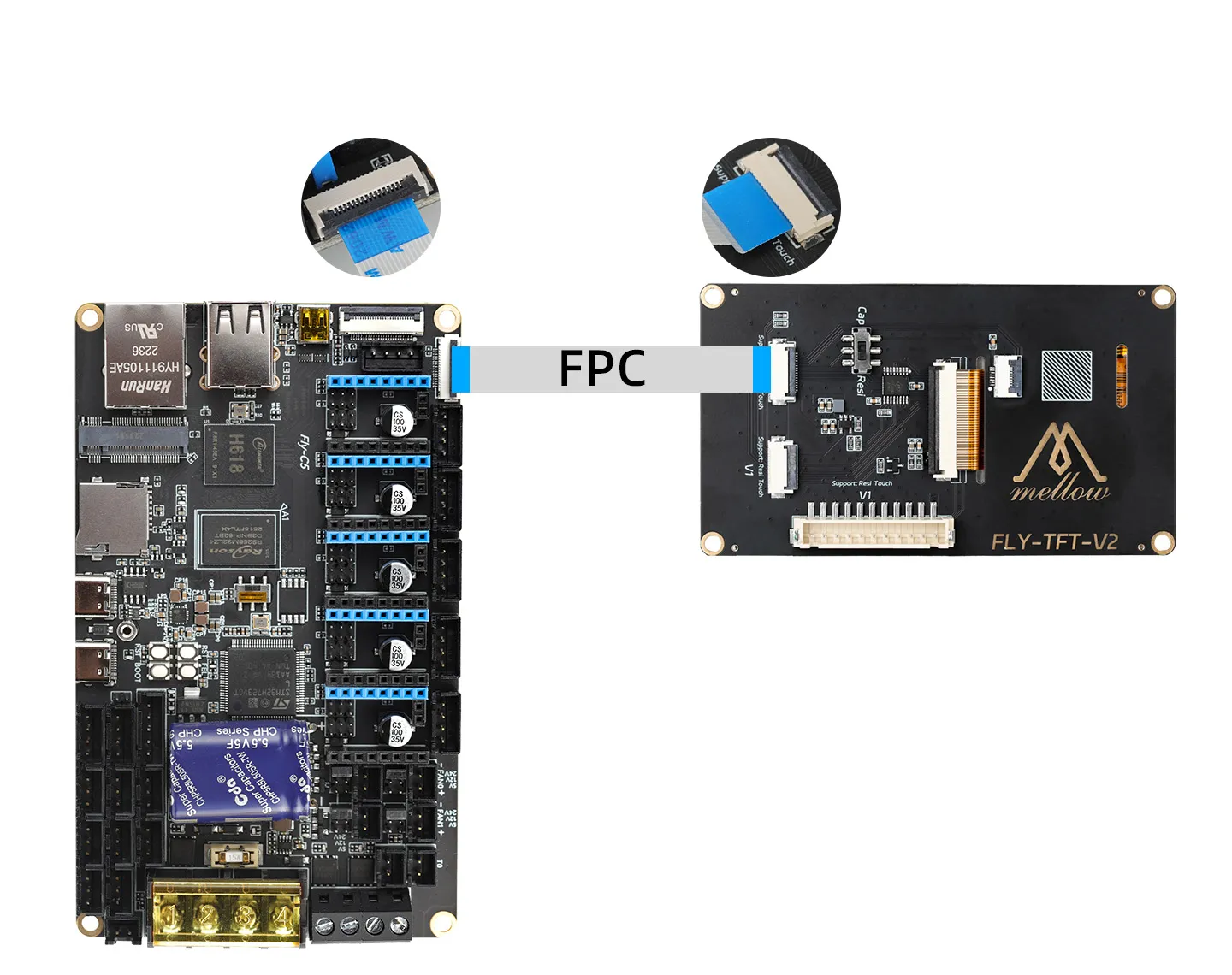

TFT画面配線と設定​

ヒント
  • 抵抗膜式タッチスクリーンは、ディップスイッチをResiに切り替えてください。
  • 静電容量式タッチスクリーンは、ディップスイッチをCapに切り替えてください。
Loading...

重要なお知らせ​

設定に関する注意事項
  • 設定変更はmainsailまたはfluiddのウェブインターフェースを使用することをお勧めします。
  • ウェブブラウザの翻訳機能を有効にしないでください。システムが正常に起動しなくなる可能性があります。
  • 設定ファイルには、中国語や特殊文字を入力しないでください。
  • 設定ファイルを変更した後は、システムを再起動して変更を有効にする必要があります。
重要な警告
  • 設定ファイル内の######### PLEASE DO NOT EDIT THE FOLLOWING #########以下の内容は変更しないでください。

設定ファイルの変更方法​

書き込み完了後の設定ファイル変更​

  • 初回起動時のみ有効な設定項目は、書き込み完了後に、リムーバブルディスクFlyOS-Conf内の設定ファイルconfig.txtをプロのテキストエディタで開いて変更する必要があります。

システム起動後のオンライン設定変更​

  • 通常の設定項目は、システムのウェブ設定ページで変更でき、再起動後に有効になります。
  1. ブラウザでデバイスのIPアドレスにアクセスします。例：http://192.168.1.2/

fluiddインターフェース操作："隠しファイルとフォルダを除外"のチェックを外します。

Loading...

mainsailインターフェース操作："隠しファイルを表示"にチェックを入れます。

Loading...
  1. 表示された.flyos-configフォルダに入り、sys-config.conf設定ファイルを見つけます。
Loading...
  1. sys-config.confファイルを編集します。このファイルは、リムーバブルディスクFlyOS-Conf内のconfig.txt設定ファイルへのシンボリックリンクです。
Loading...
  1. 設定項目を変更した後、ファイルを保存し、システムを再起動して設定を有効にします。
設定フォーマットの説明
  • 設定ファイルのフォーマットはkey=valueでなければなりません。key: valueやその他のフォーマットに変更しないでください。
  • 等号の前後にスペースを追加しないでください。

画面設定​

  • screen=の後ろをfly-tft-v2-rに変更する必要があります。
  • klipper_screen=0をklipper_screen=1に変更する必要があります。
  • 以下は変更後の参考例です。
screen=fly-tft-v2-r
  • 同時に変更が必要です。
klipper_screen=1
