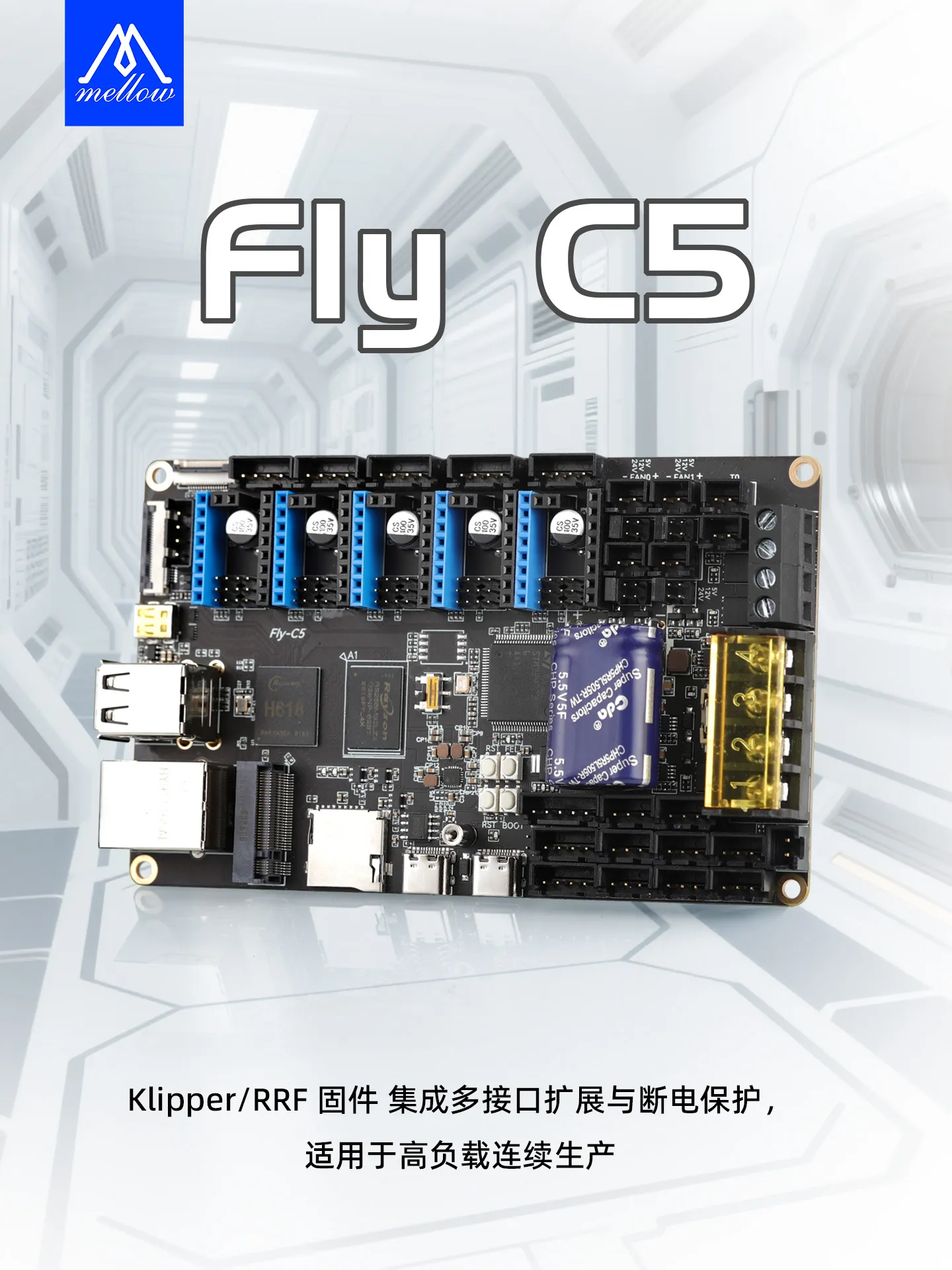

FLY-C5 メインボード概要

重要: ストレージについて

FLY-C5は出荷時にストレージデバイスを同梱しません(つまり、M2WEモジュールやMicro SDカードは含まれていません)。デバイスを正常に動作させるには、以下のストレージメディアのいずれかを少なくとも1つ用意する必要があります:

製品特徴

32ビット ARM Cortex-M4, 550MHz, STM32H723VGT6 チップ
TMCドライバーのSPI、UART、STEP/DIR動作モードをサポート
DIAG機能ピンはリミットスイッチを占有せず、設定によりリミットレスホーミングが可能
CNCファンは24V、12V、5Vをサポートし、追加の降圧モジュールが不要
停電自動シャットダウンと停電継続印刷をサポート（デフォルトで停電自動シャットダウン有効）
出荷時USB Klipperファームウェイトをプリインストール
マルチ電源管理、ポート、リミット、ドライバーなどの短絡がホストコンピューターの動作に影響しない
5V RGBインターフェースを予備
TFTとHDMIスクリーンはワンケーブル接続をサポート
システムにklipper、moonraker、mainsail、fulidd、klipper-screen、Crowsnest、共振補償プラグインnumpyをプリインストール、ソース変更不要で簡単に始められる（TFカードまたはM2WEの購入が必要）

CPU: Allwinner H618, 4コア 64ビット Cortex-A53
GPU: Arm Mali-G31
RAM: 1GB DDR4
ROM: 最大128GB SDカードをサポート
周辺機器:
- TFT x1
- USB 2.0 x2
- Micro HDMI x1
- イーサネットポート(Eth) x1 (100M)
- FPC-HDMI x1
- UART x1
インターフェース: ボード搭載M.2、WiFi、eMMCなどを拡張可能（プライベートプロトコル、FLY専用M.2デバイス以外は接続不可）
サポート: TFTスクリーンとHDMIスクリーンFPCワンケーブル接続
システムプリインストール: klipper、moonraker、mainsail、fulidd、klipper-screen、Crowsnest、共振補償プラグインnumpy、ソース変更不要で簡単に始められる（TFカードまたはM2WEの購入が必要）

MCU: STM32H723VGT6
ファームウェア: KLIPPER/RRF/Marlin
電源供給: 12-24V DC電源をサポート、降圧モジュール不要
ヒートベッドポート最大出力電流: 15A
ヒーターポート最大出力電流: 6A
ファンポート最大出力電流: 1A
ドライバー動作モード: SPI、UART、STEP/DIR
サポートドライバー: TMC5160Pro、TMC5160、TMC2209、TMC2225、TMC2226、TMC2208、TMC2130、A4988など
拡張インターフェース: BLTouch(Servos、Probe)、RGB x1、UART x1、CAN x1
ファン: 2線式CNCファン x4 (24V、12V、5V選択可能)
温度センサー: 3チャンネル NTC 100K
サポート構造: Cartesian、Delta、Kossel、Ultimaker、CoreXYなど
