KPPMの使用方法

FLY-KPPMインストール電源オフモジュールは、ラズベリーパイなどの開発ボード専用のセーフティモジュールで、停電によるデータ損失を防ぐことを目的としています。先進的な技術を採用しており、停電が発生した際にキャパシタ電源に自動的に切り替わり、開発ボードが停電しても安定して稼働し、データを効果的に保存できるよう15秒間保証します。コンパクトで設置も簡単です。

注意事項

注意

入力電源はDC12-24Vのみ対応です。接続時には正負極を明確に区別し、接続作業は必ず停電状態で行い、接続に誤りがないことを確認してから電源投入してください。接続ミスによる損害については弊社では責任を負いかねます。

注意

5V OUTソケットの+5Vは緊急電源出力であり、通常の電源供給には使用せず、USB-OUTまたはSIG/IOを使用して上位機器に電力を供給してください。

注意

安全シャットダウンモジュールを使用する際は、12V-24V電源で動作させる必要があります。モジュールが正常に動作するためには、安全シャットダウンモジュール基板内の5V出力電圧が4.9V以上であることが必要です。それ以外の場合、安全シャットダウンモジュールが内部で昇圧し、コンデンサが常に充電状態になり続け、モジュールが過熱する可能性があります。

スクリーン表示内容の説明

スクリーン内容の説明	左側説明	右側パラメータ	右側説明
`IN:`	入力電圧	`OUT:`	出力電圧
`CA:`	キャパシタ全体の電圧	`OI:`	出力負荷電流
`C1:`	C1キャパシタ電圧	`C2:`	C2キャパシタ電圧
`Temp:`	安全シャットダウンモジュールの温度	`E:`	状態のヒント、下記をご覧ください

表示内容	状態説明
`Ready!`	正常起動中
`IN LOW!`	入力電圧低
`IN OVR!`	出力電流過大
`OV LOE!`	出力電圧低
`OV OVR`	出力電流過大
`TP OVR!`	温度過高
`NONE`	不明なエラー
`R: XX Sec`	10秒以内に電源が切れ再投入するとこのメッセージが表示され、カウントダウン後に上位機器が再起動します

外殻および設置モデルのダウンロード

https://cdn.mellow.klipper.cn/STEP/KPPM.zip

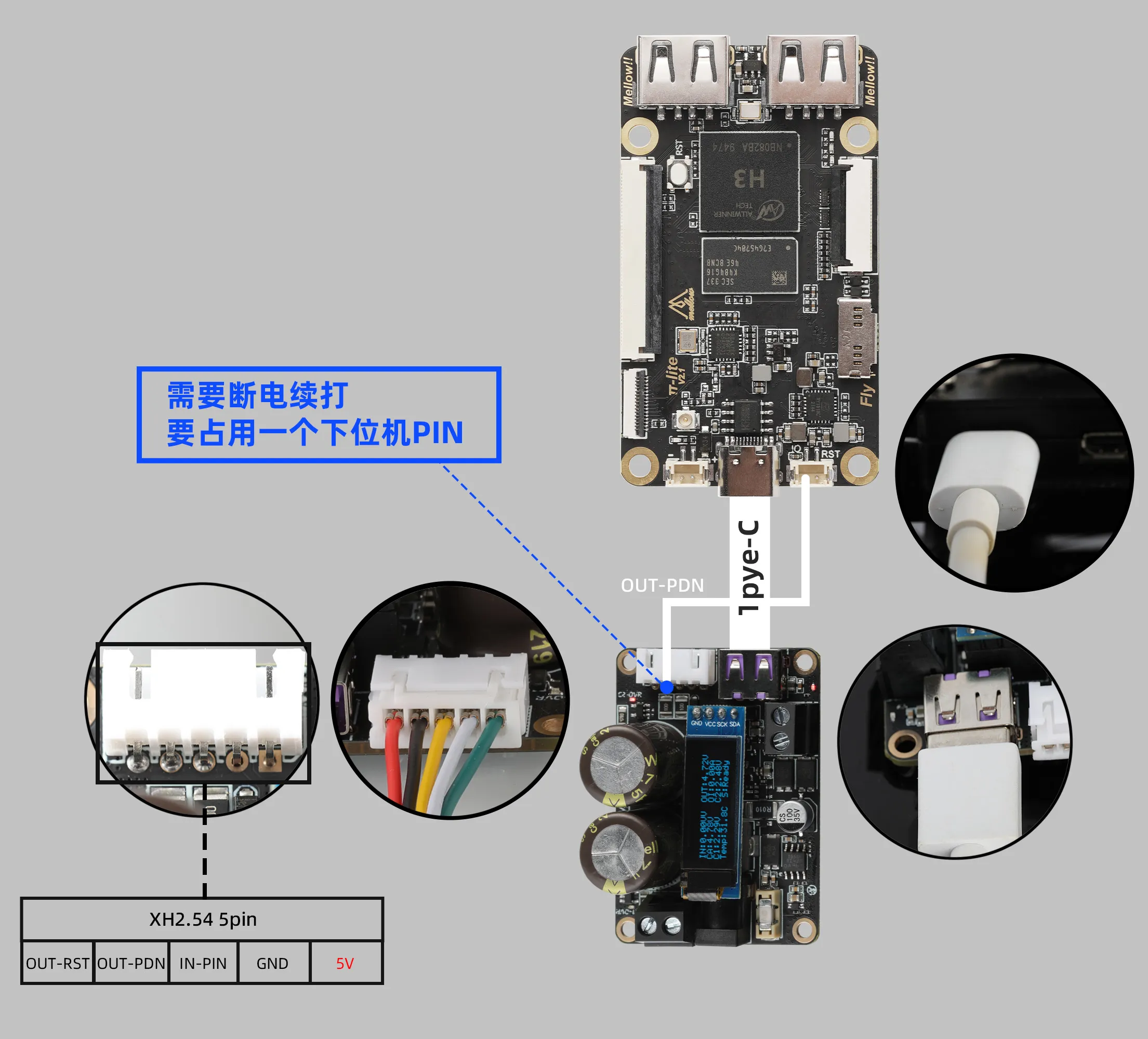

ピンの説明

OUT-RST リセット
OUT-PDN 電源オフ
IN-PIN

デフォルトではプルアップされています。モジュールが電源投入時に最後の電源落ち時間を自動検出します。電源落ち時間が10秒未満の場合、10秒後に自動的に5V出力を一度オン/オフします（上位機器が正常にシャットダウンし、再起動できるように）。 GNDに接続すると、自動的に電源落ち時間の検出機能が無効になります。

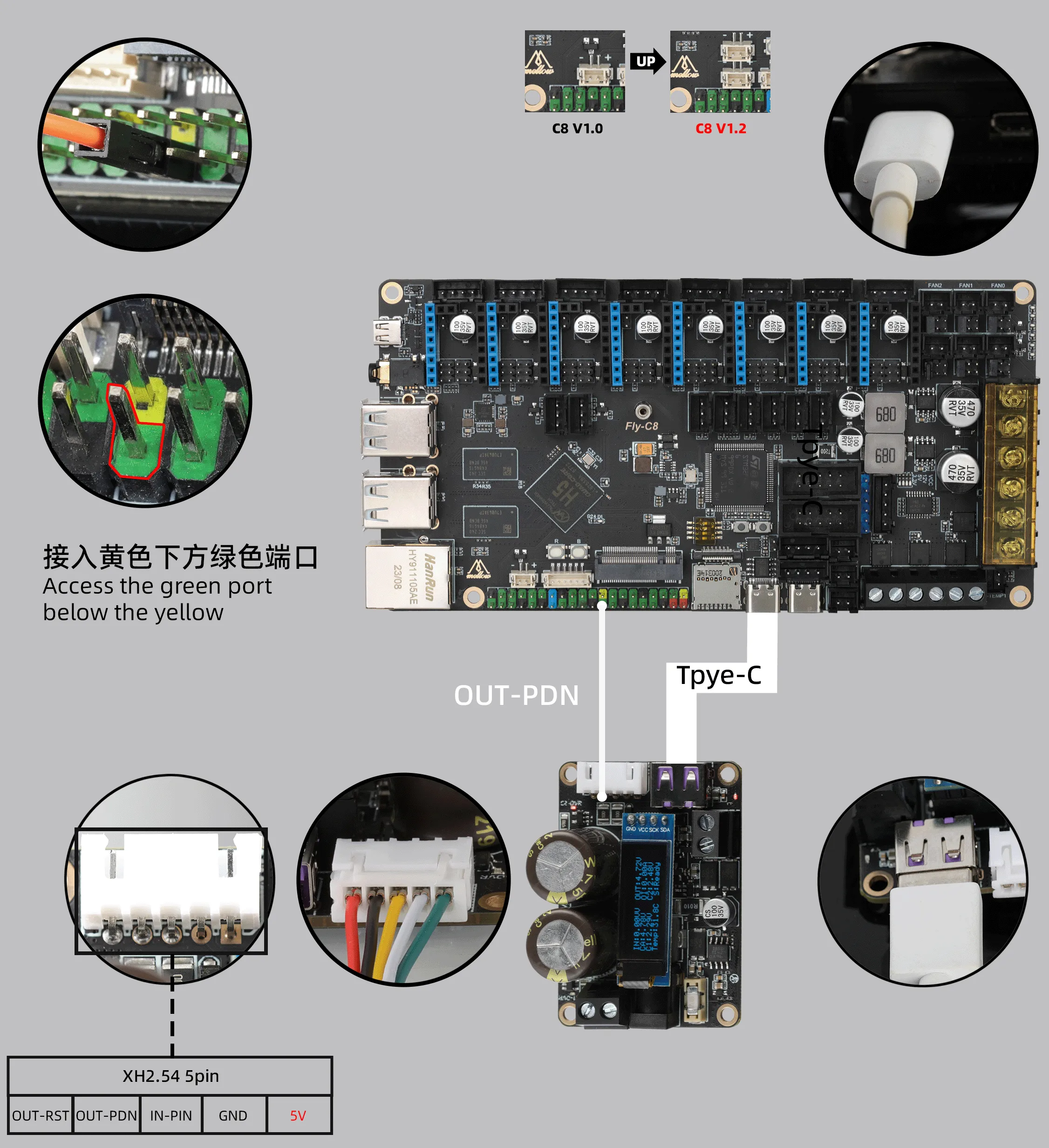

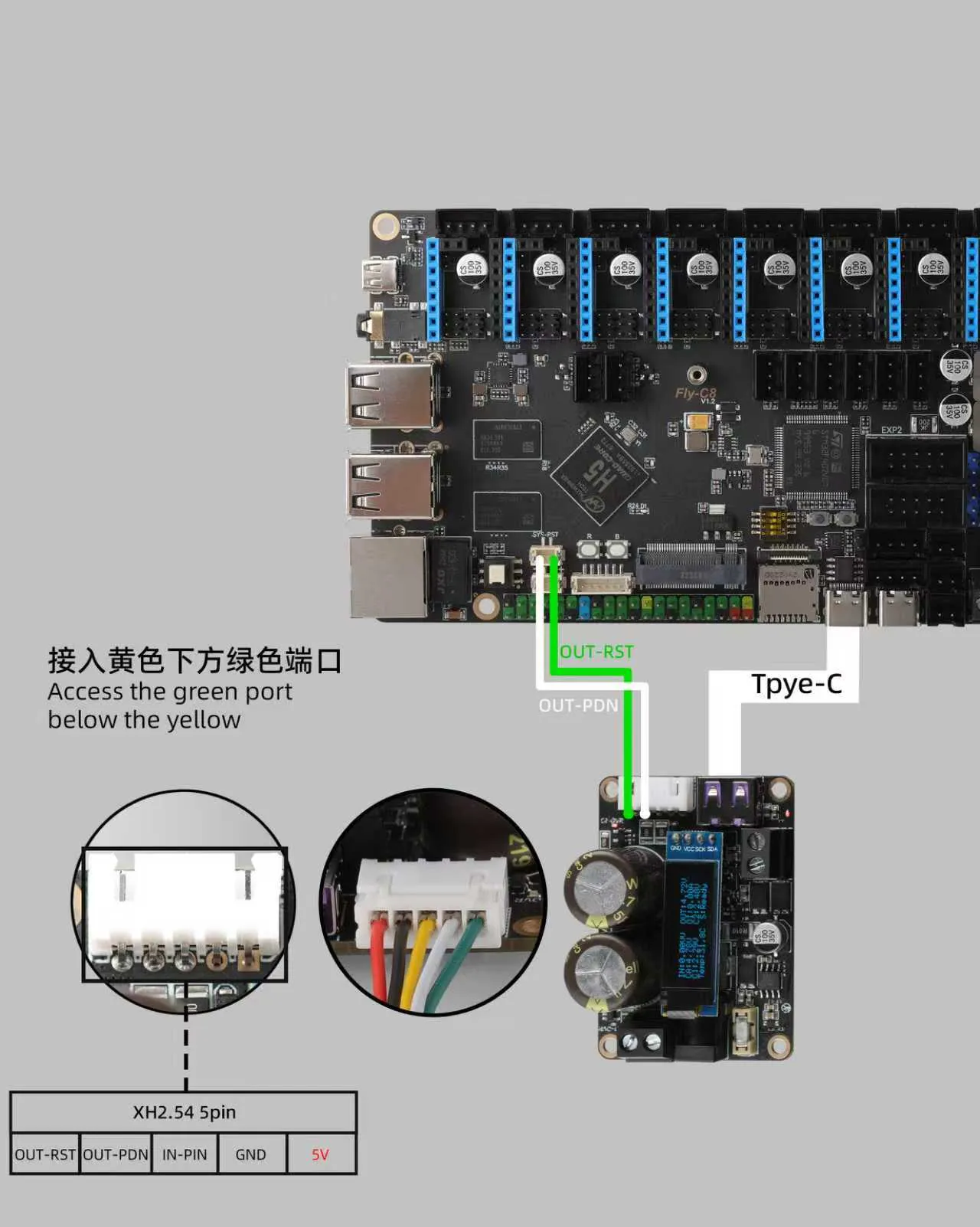

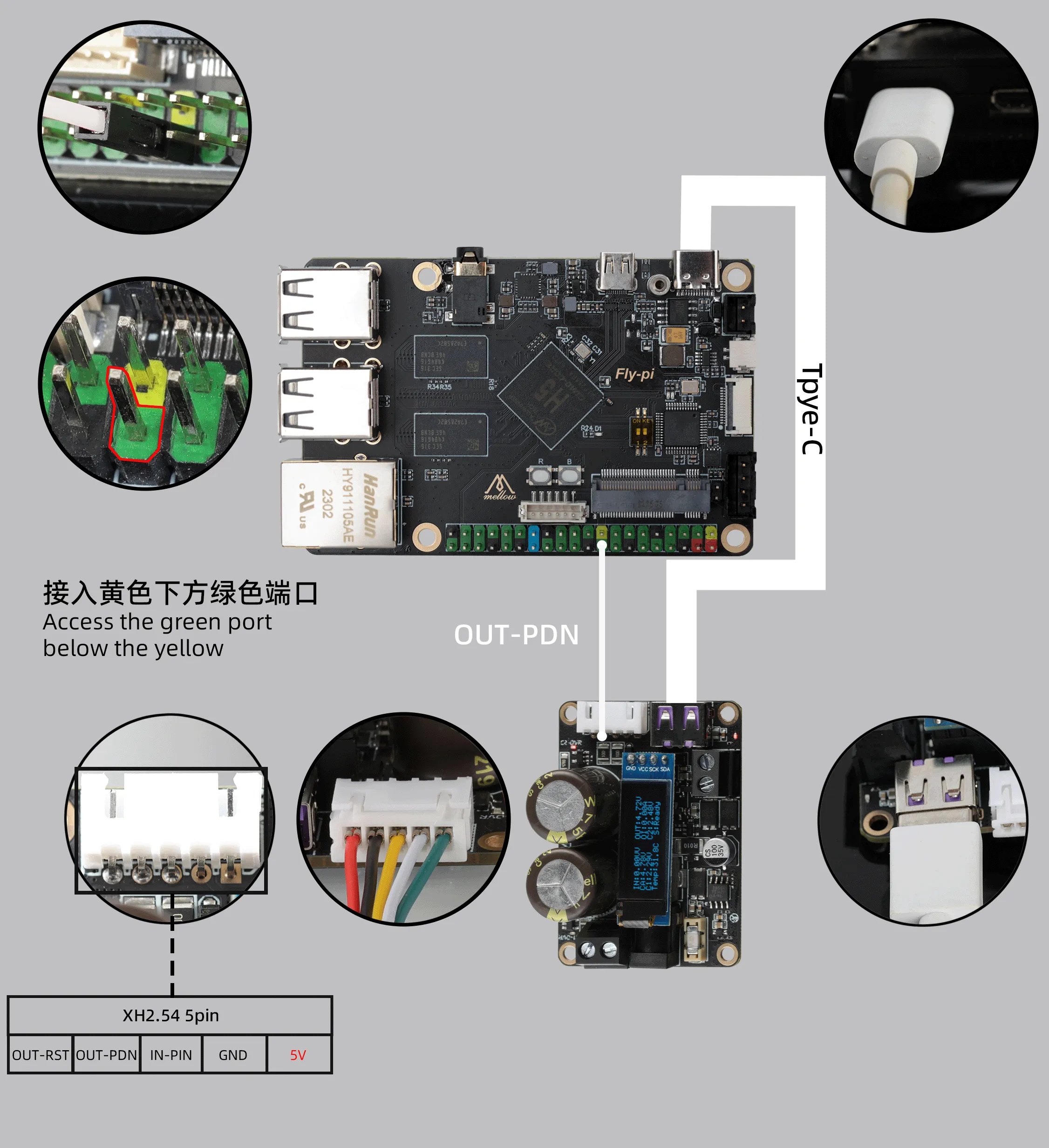

FLY上位機器での使用方法

情報

FLY-Pi FLY-Pi-V2 FLY-C8専用

FLY上位機器ではSSHを使用して以下のコマンドを実行してください。

sudo curl -kfSL --progress-bar https://cdn.mellow.klipper.cn/firmware/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt
