Fly_Buffer_Plusファームウェアの更新チュートリアル

ファームウェアのダウンロード

• ファームウェア：

  • Fly_BufferPlusファームウェア
  • 下記のダウンロードリンクをクリックしてください
  • Loading...

• ファームウェアのソースコード：

  • FlyBufferPlusファームウェアのソースコード

ファームウェアの更新手順

• TYPE-Cデータケーブルをコンピュータに接続した後
• buffer上のBOOTボタンを押す
• RESETボタンを押す
• RESETボタンを離す、その後BOOTボタンを離す
• この時点でDFUモードに入りました
•

フラッシュ開始

注意

• USB3.0は書き込みに失敗する可能性があるため、できるだけコンピュータのUSB2.0で書き込みを行ってください
• それでも書き込みできない場合は、上位機を使用して書き込みを行ってください
• 下記のエラーが表示された場合は、USBハブを使用してください


1. 書き込みツール ダウンロード先
2. SetupSTM32CubeProgrammerとSTM32 DFUドライバをダウンロードする必要があります
3. 以前にコンパイルしたファームウェア(klipper.bin)または事前にコンパイルしたKatapultファームウェアをコンピュータの任意のディレクトリにコピーしてください
4. Type-Cデータケーブルを使用してメインボードをコンピュータに接続し、dfu書き込みモードに入っていることを確認してください

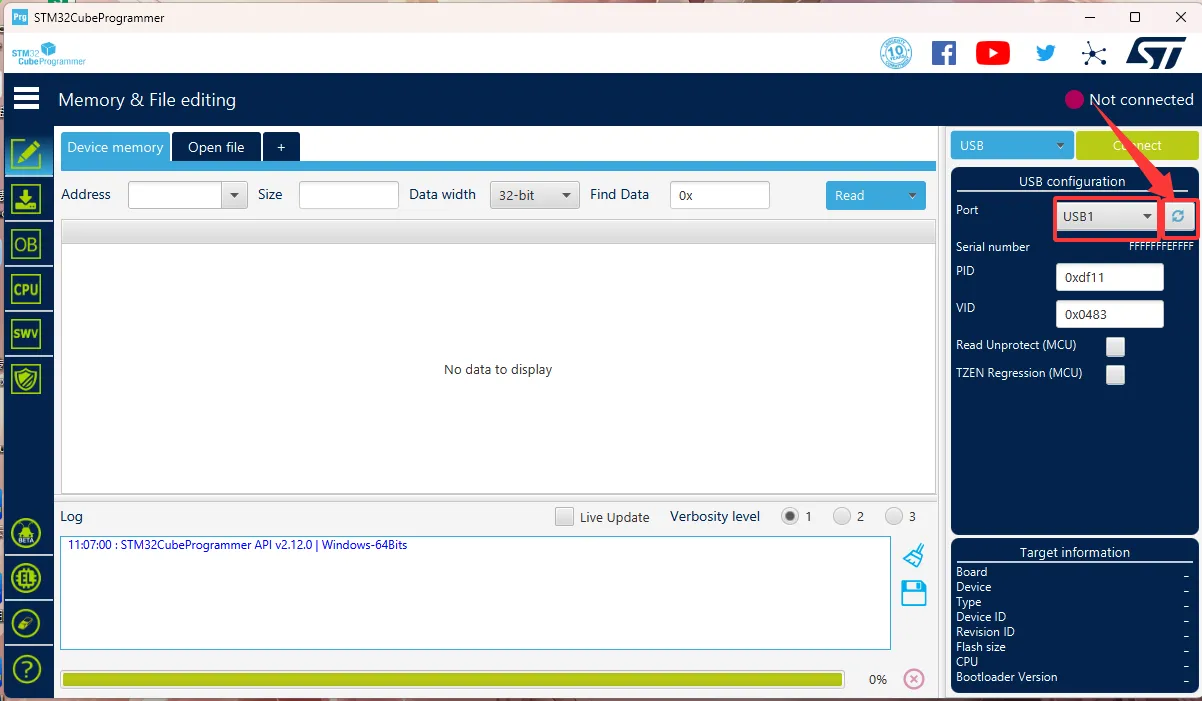

5. STM32CubeProgrammerでUSBモードを選択し、リフレッシュし、接続してください

6. エラーウィンドウが表示されない場合、接続に成功しています。

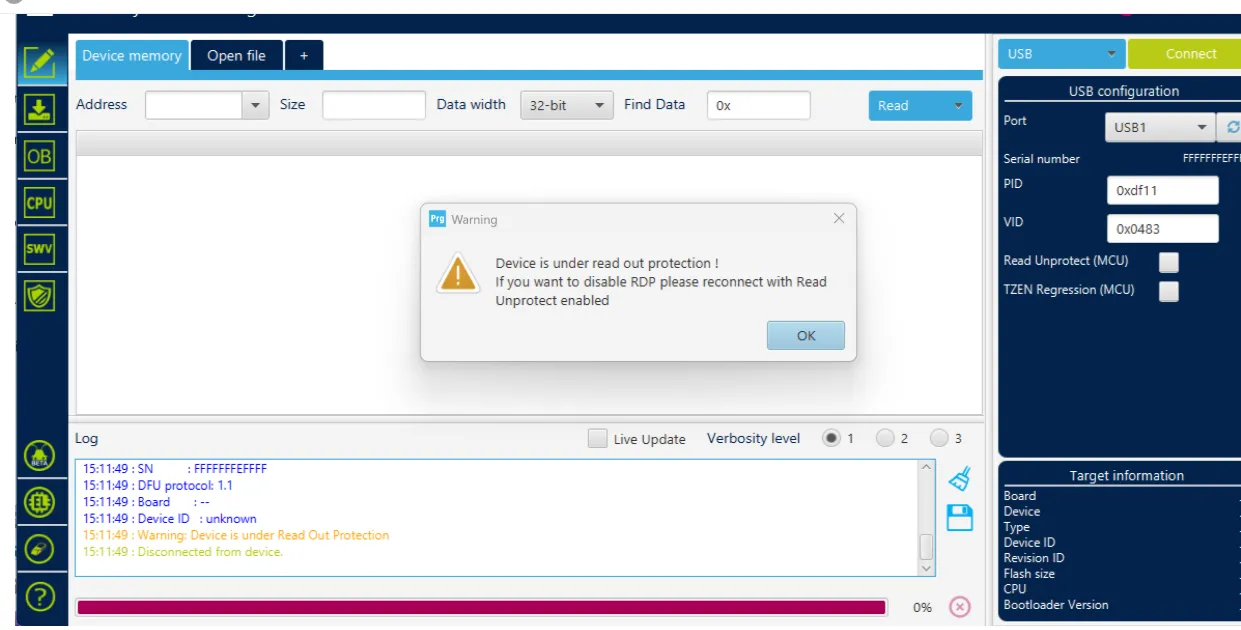

   警告

   図に示すような内容が表示された場合は、コンピュータまたはソフトウェアの問題です。上位機を使用して書き込みを行ってください：上位機での焼入手順

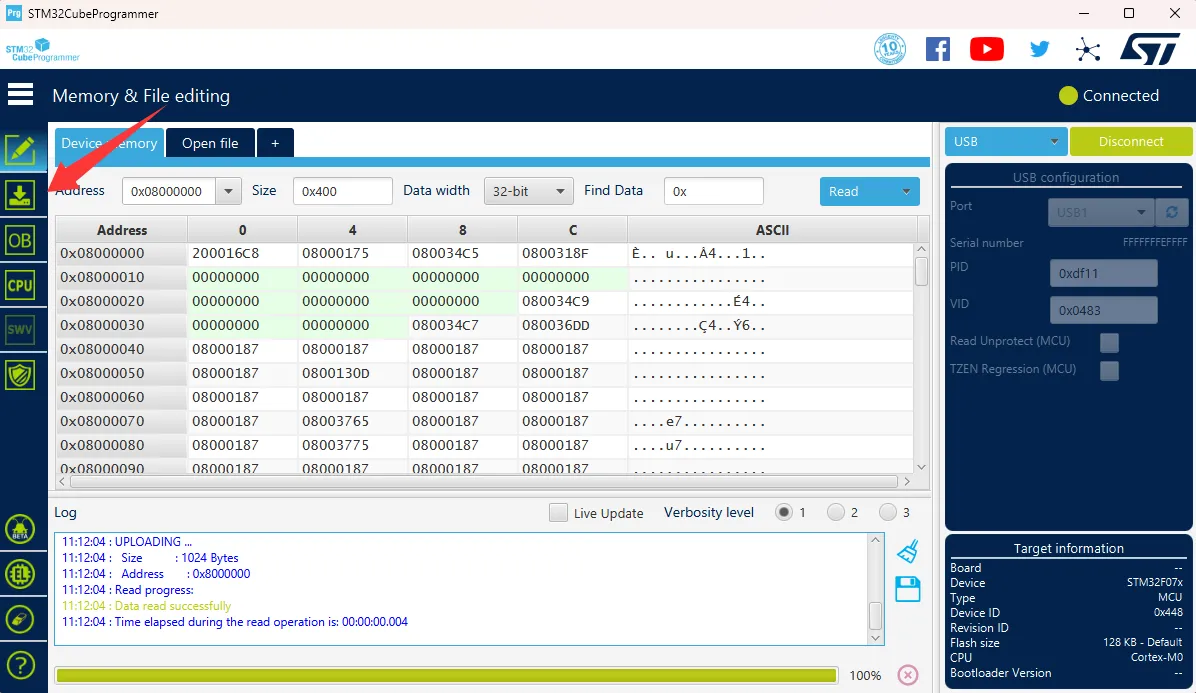

7. 左側のダウンロードアイコンをクリックし、下のいくつかのオプションを選択してください

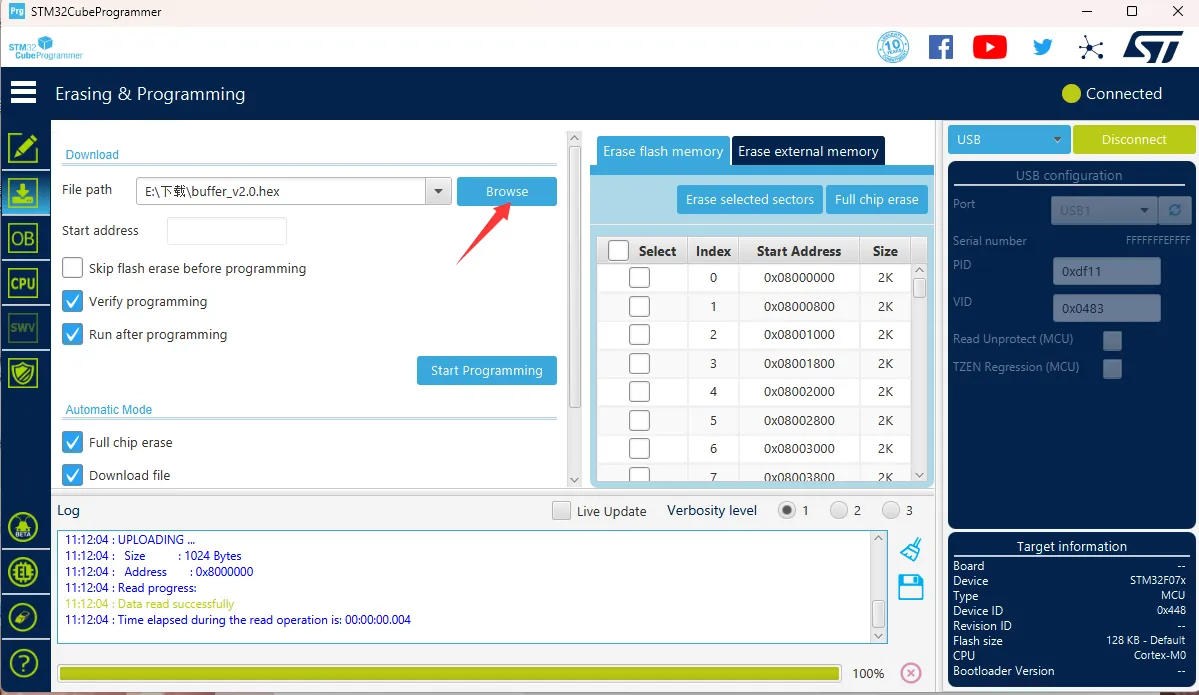

8. 矢印が指しているBrowseをクリックし、書き込む必要があるファームウェアを選択してください

9. Start addressに0x08000000を入力してください
   • ファームウェアがHEX形式の場合、このステップを無視してください！！

10. 下のStart automatic modeをクリックしてファームウェアの書き込みを開始してください

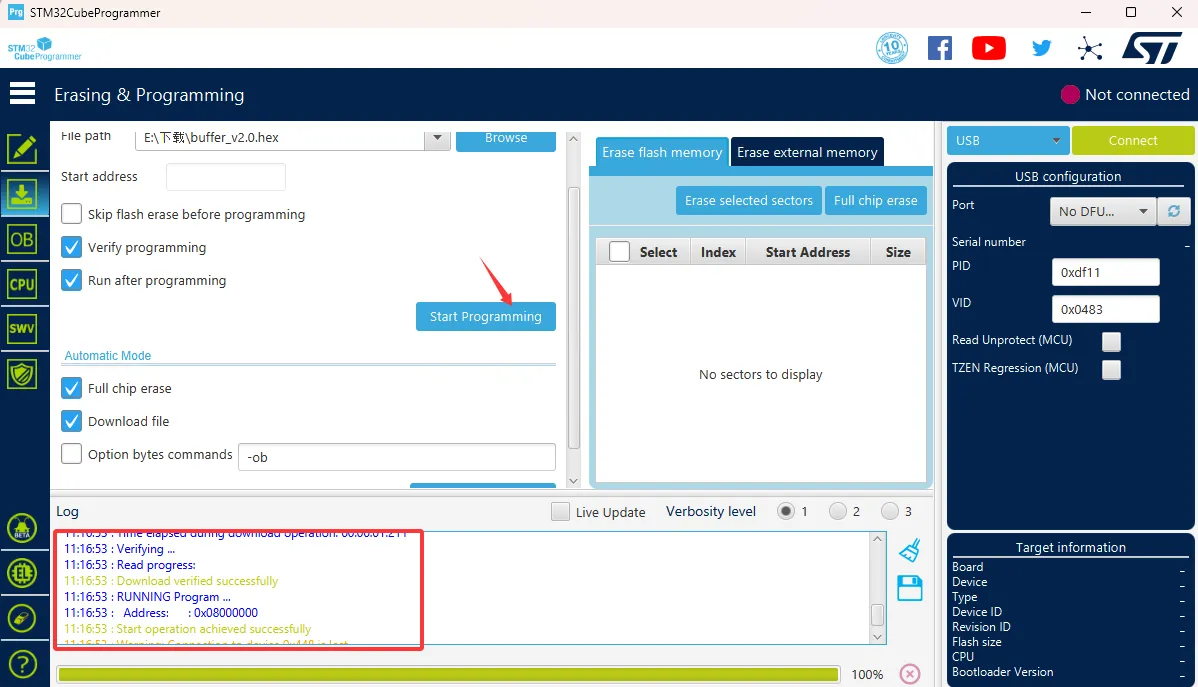

11. 下記のメッセージが表示されたらファームウェアの書き込みが完了しました
