EDDY センサー よくある質問トラブルシューティングガイド

問題1：ホーミング時にエラー Error during homing z: Eddy current sensor error が発生​

このエラーが発生した場合は、以下の方法を順にお試しください。

方法1：Klipperを更新する

重要なお知らせ

EDDY の Z ホーミング機能には以前互換性の問題がありましたが、2026 年 1 月 6 日の Klipper アップデートで改善されました。 お使いのホストコンピューターの種類に応じて、以下の操作を行ってください：

  • 通常のホストコンピューターを使用している場合：Klipper を最新バージョンに更新してください。
  • FLY ホストコンピューターを使用している場合：システムバージョンを V1.3.5 以降にアップグレードしてください。 ご注意: 上記の更新を完了した後、EDDY の再キャリブレーションが必要です。

方法2：駆動電流を調整する

  1. printer.cfg ファイルを開きます。

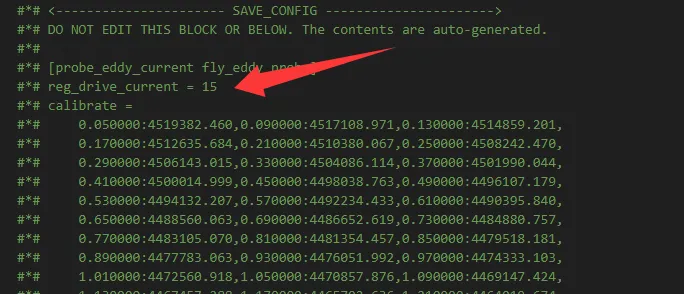

  2. 設定の最下部にある reg_drive_current = パラメーターを見つけます。
  3. 現在の値を 1 増やすか、減らします（例：15 の場合は 16 または 14 に変更）。
  4. ご注意: 計算後の結果（例：16）を直接入力してください。計算式（例：15+1）は入力しないでください。
  5. ファイルを保存し、プリンターを再起動して、ホーミングを再テストします。
    Loading...

方法3：プローブオフセットを調整する 方法1が無効な場合：

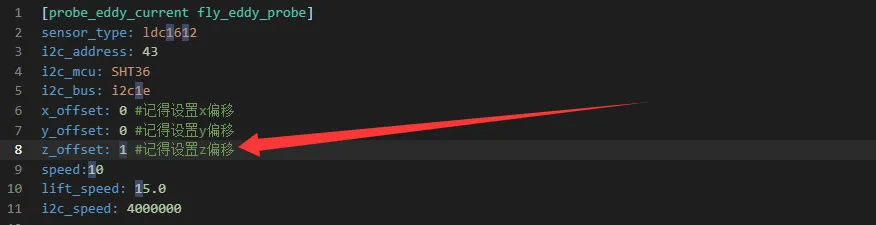

  1. printer.cfg 内の [probe_eddy_current fly_eddy_probe] 設定セクションを見つけます。
  2. その中の z_offset: の値を大きくします（デフォルトは 1.0、まずは 2.0 または 2.5 を試すことをお勧めします）。
  3. 重要なお知らせ:
    • このパラメーターは この場所でのみ 1度だけ設定してください。重複して設定しないでください。
    • 推奨値は 3.0 を超えないようにしてください。具体的な数値はお使いのマシンのハードウェアによって決定されます。
  4. 保存してプリンターを再起動し、テストします。
    Loading...

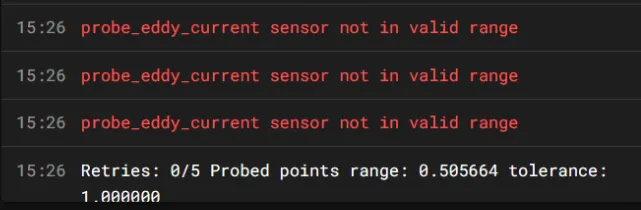

問題2：!! probe_eddy_current sensor not in valid range が表示される​

このエラーは、プローブの読み取り値が有効範囲外であることを示します。

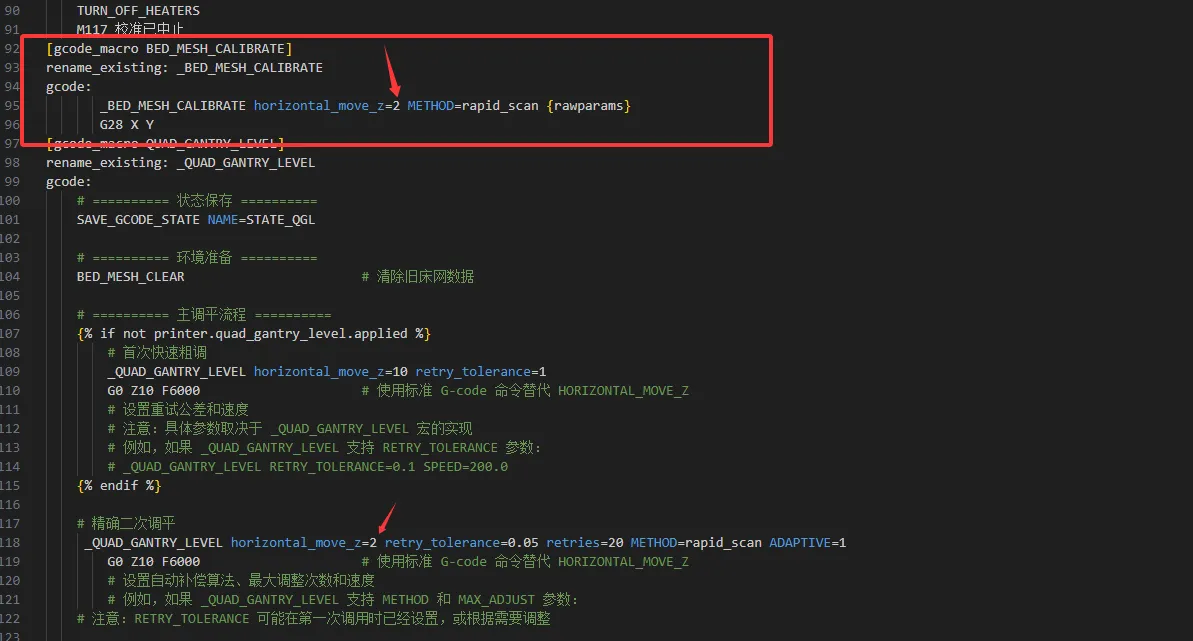

  • 主な原因: EDDYプローブを有効にすると、他の場所（例：[Horizontal_move_Z] や [bed_mesh] モジュール）で設定されたプローブ高さが有効にならず、プローブがその物理的な測定範囲を超えて移動する可能性があります。
  • 解決方法: プローブの下降に関わるすべての設定高さが、センサーの有効範囲内にあることを確認してください。
    Loading...

重要な注意事項​

  • z_offset 値に関する経験則: 当社で対応した多くのケースでは、[probe_eddy_current fly_eddy_probe] 内の z_offset の初期値を 2.5 に設定することで、多くのEDDYセンサーを比較的早く動作可能な状態にできました。効率的なデバッグの開始点としてご利用いただけます。
  • 重要な説明: これは普遍的な固定値ではなく、公式のデフォルト設定でもありません。プローブの最適なオフセットは、お使いのマシンの具体的なハードウェア（プローブの取り付け位置など）に厳密に依存します。
