Présentation du produit

FLY SHT36/42 est une carte outil conçue par Guangzhou Muling Electronic Technology Co., Ltd. pour la tête d'imprimante 3D. Avec cette carte outil, vous pouvez remplacer les câbles complexes entre la carte mère et l'extrudeur par quatre câbles, optimisant ainsi l'agencement. SHT36 convient aux moteurs pas à pas de 36 étapes, SHT42 convient aux moteurs pas à pas de 42 étapes. La carte intègre un transceiver CAN, une interface USB, un pilote TMC2209, un capteur d'accélération ADXL345, deux ventilateurs contrôlables et d'autres fonctions. Cette carte est compatible avec le firmware Klipper.

• Conception de plaque à 6 couches, taille réduite au maximum
• Support de la connexion en bus CAN, transmission de données plus stable, délai plus faible, connexion plus stable
• Pilote TMC2209 intégré sur la carte, mode UART, utilisable pour l'extrudeur
• Capteur d'accélération ADXL345 intégré sur la carte
• Support PT100 (MAX31865)
• Conception de MOS pour ventilateur remplaçable
• Prise en charge des capteurs de niveau BLTOUCH, PL08N, etc., interrupteurs de limite XY intégrés
• Support d'entrée de tension 12-24V
• MCU : STM32F072
• Communication : CANBUS, USB
• Interface : Ventilateur contrôlable ×2, RGB ×1, Limite ×3, Sonde ×1, Servo ×1, Tube chauffant ×1, Thermistance ×1, PT100 ×1

Spécifications du produit

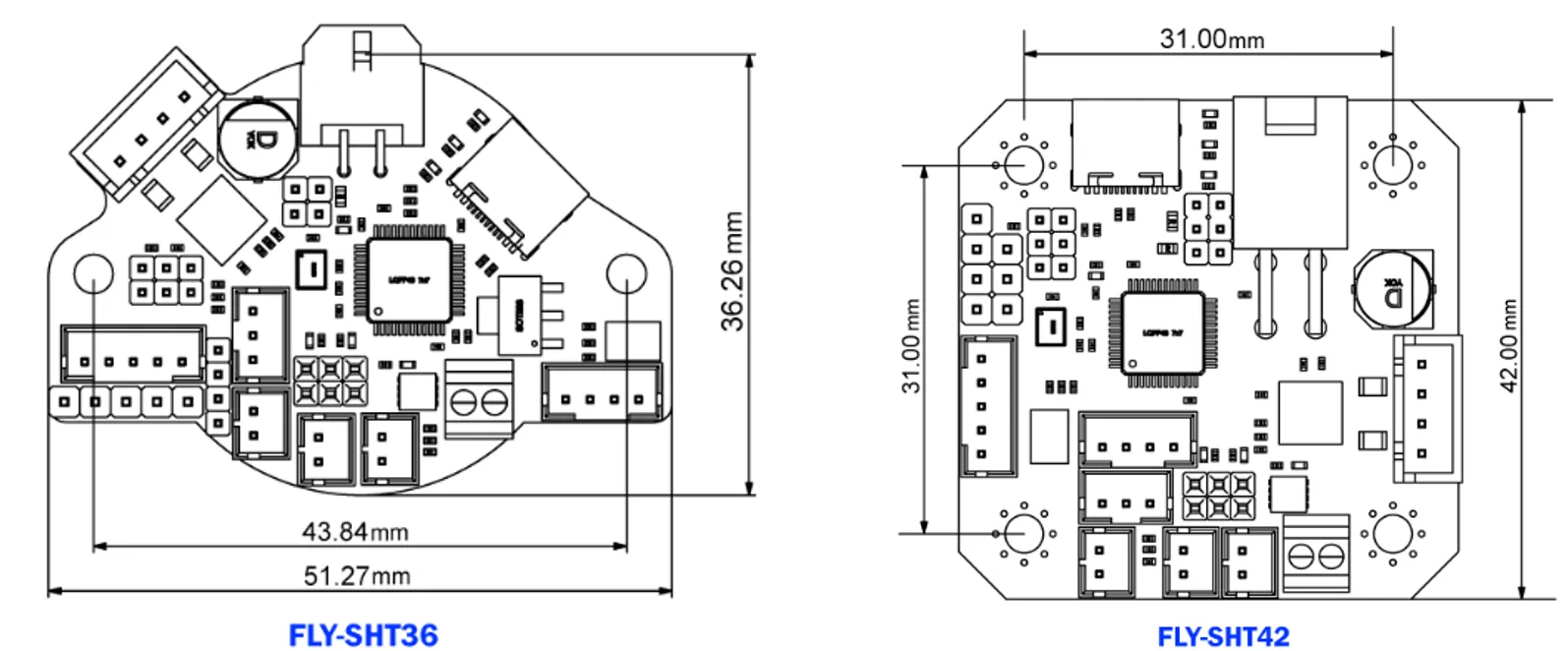

1. Dimensions extérieures : 51,27 mm × 36,26 mm (SHT36), 42 mm × 42 mm (SHT42)
2. Dimensions d'installation : distance entre les trous 43,84 mm, diamètre des trous M3
3. Processeur : STM32F072C8T6
4. Tension d'entrée : DC12-24V 5A
5. Courant maximum de sortie du tube chauffant : 5A
6. Courant maximum de sortie des connexions de ventilateur : 1A

SHT-36

SHT-42
