Instructions d'utilisation

ProjetDescription et paramètres
Versions système compatiblesFly_FAST : moon2uart préinstallé, activer le service pour l'utiliser
Fly_Armbian : Nécessite l'installation manuelle des composants en suivant le tutoriel Raspberry Pi
Modèles pris en chargeFly-Pi V3, Fly-C5, Fly-C8P

Le Nova 3.5 communique avec l'ordinateur hôte FLY via le port série UART. Après le câblage, vous devez activer le service moon2uart dans la configuration système.

Instructions de câblage​

Opération hors tension

Avant de commencer, éteignez complètement l'imprimante et débranchez l'alimentation. Ne branchez/débranchez pas les faisceaux de câbles, ne réorganisez pas l'ordre des broches et ne touchez pas les bornes sous tension.

Lors du câblage, choisissez le schéma de câblage correspondant au modèle de l'ordinateur hôte. Les câbles série doivent être connectés en croisant TX et RX, et assurez-vous que 5V et GND ne sont pas inversés.

Câblage Fly-Pi V3​

Loading...

Activer le service d'écran Nova 3.5​

Différences système
  • Fly_FAST a moon2uart préinstallé, il suffit d'activer le service en suivant les étapes ci-dessous.
  • Fly_Armbian doit d'abord installer moon2uart en suivant le tutoriel Raspberry Pi, puis modifier la configuration en fonction du nom réel du port série.

Modifier la configuration Fly_FAST en ligne​

Fly_FAST prend en charge la modification des fichiers de configuration en ligne via le navigateur. Cette méthode est recommandée pour activer le service d'écran série Nova 3.5.

  1. Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple http://192.168.1.2/.
  2. Selon l'interface Web utilisée, affichez les fichiers cachés.

Interface fluidd : Décochez Filtrer les fichiers et dossiers cachés

Loading...

Interface mainsail : Cochez Afficher les fichiers cachés

Loading...
  1. Accédez au dossier .flyos-config et ouvrez le fichier sys-config.conf.
Loading...

sys-config.conf est un lien symbolique vers config.txt dans le disque amovible FlyOS-Conf. Après modification et enregistrement via la page Web, redémarrez le système pour appliquer les changements.

Loading...
Format de configuration

Les éléments de configuration doivent conserver le format key=value. Ne modifiez pas en key: value et n'ajoutez pas d'espace avant ou après le signe égal.

Configuration de l'écran​

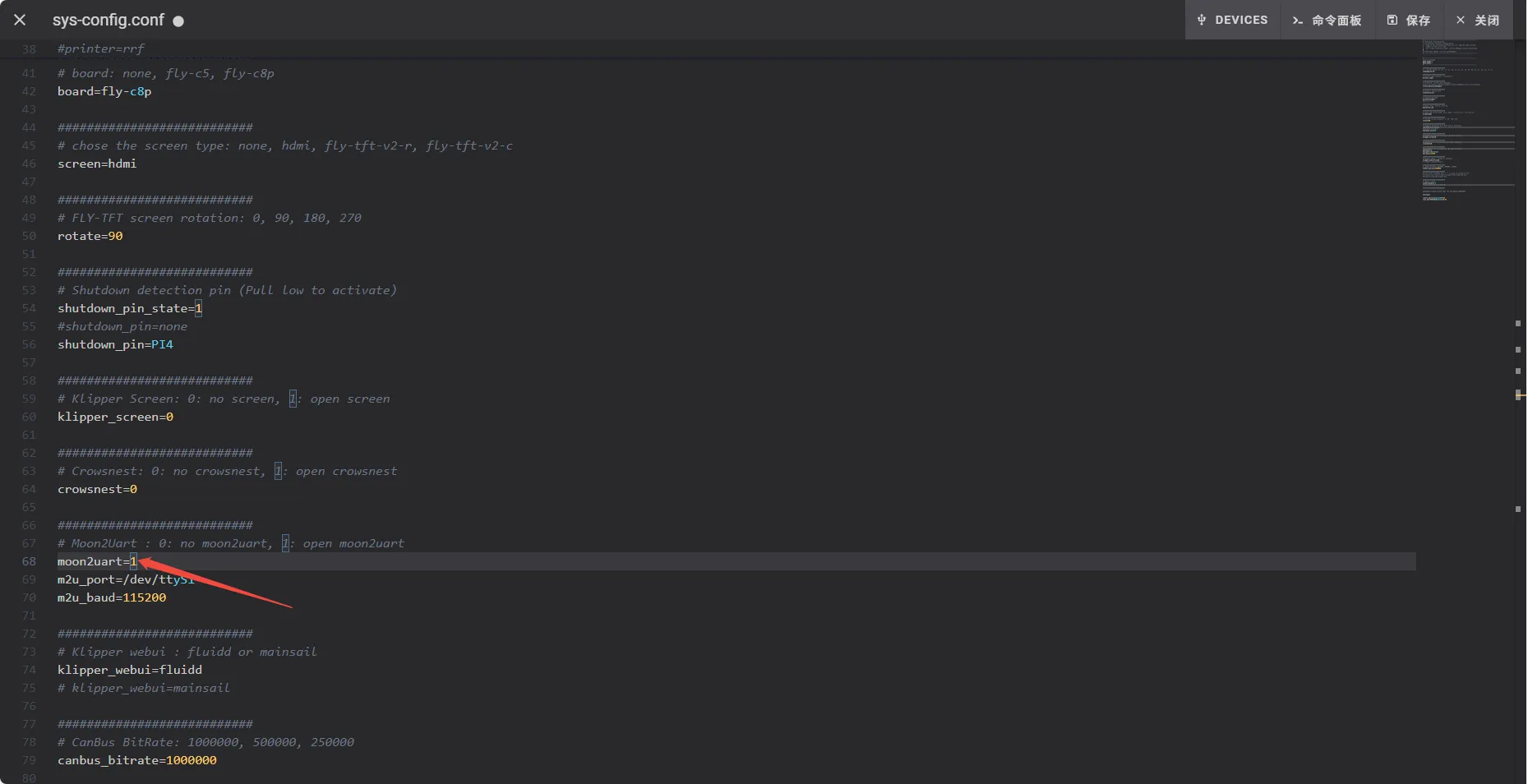

Dans sys-config.conf, trouvez moon2uart et modifiez le 0 suivant en 1.

Le Nova 3.5 utilise moon2uart pour la communication, pas le service d'écran local FLY Screen. Il est recommandé de confirmer que klipper_screen et fly_screen restent désactivés :

moon2uart=1
klipper_screen=0
fly_screen=0
Loading...

Après modification, enregistrez le fichier et redémarrez le système pour appliquer la configuration.
