Connexion et configuration de l'écran

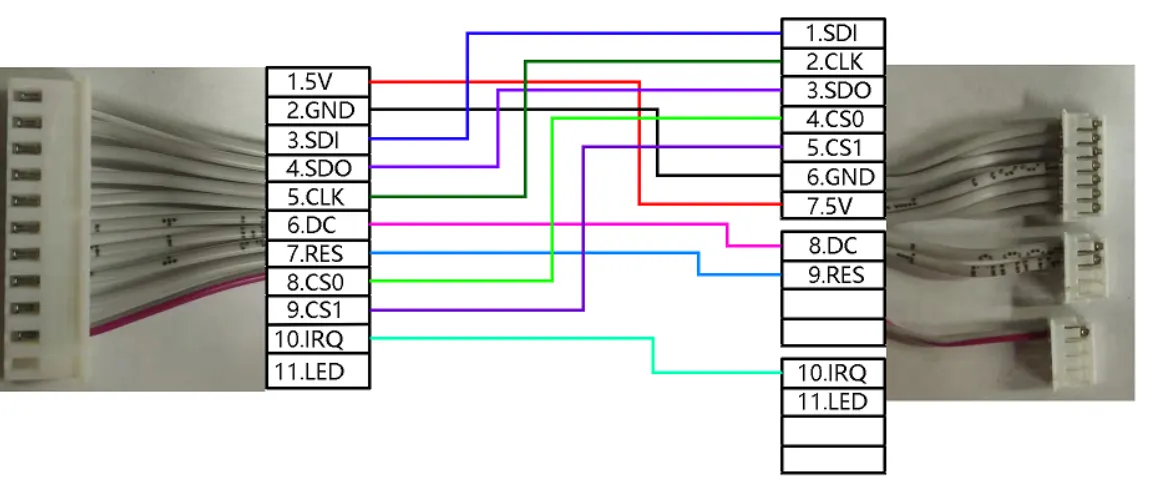

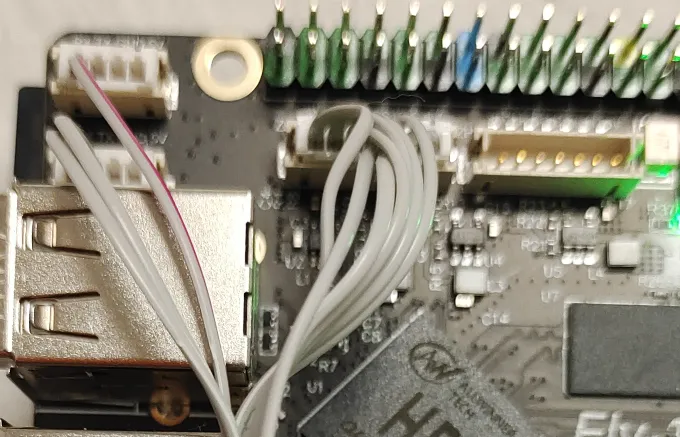

Connexion de l'écran

prompt

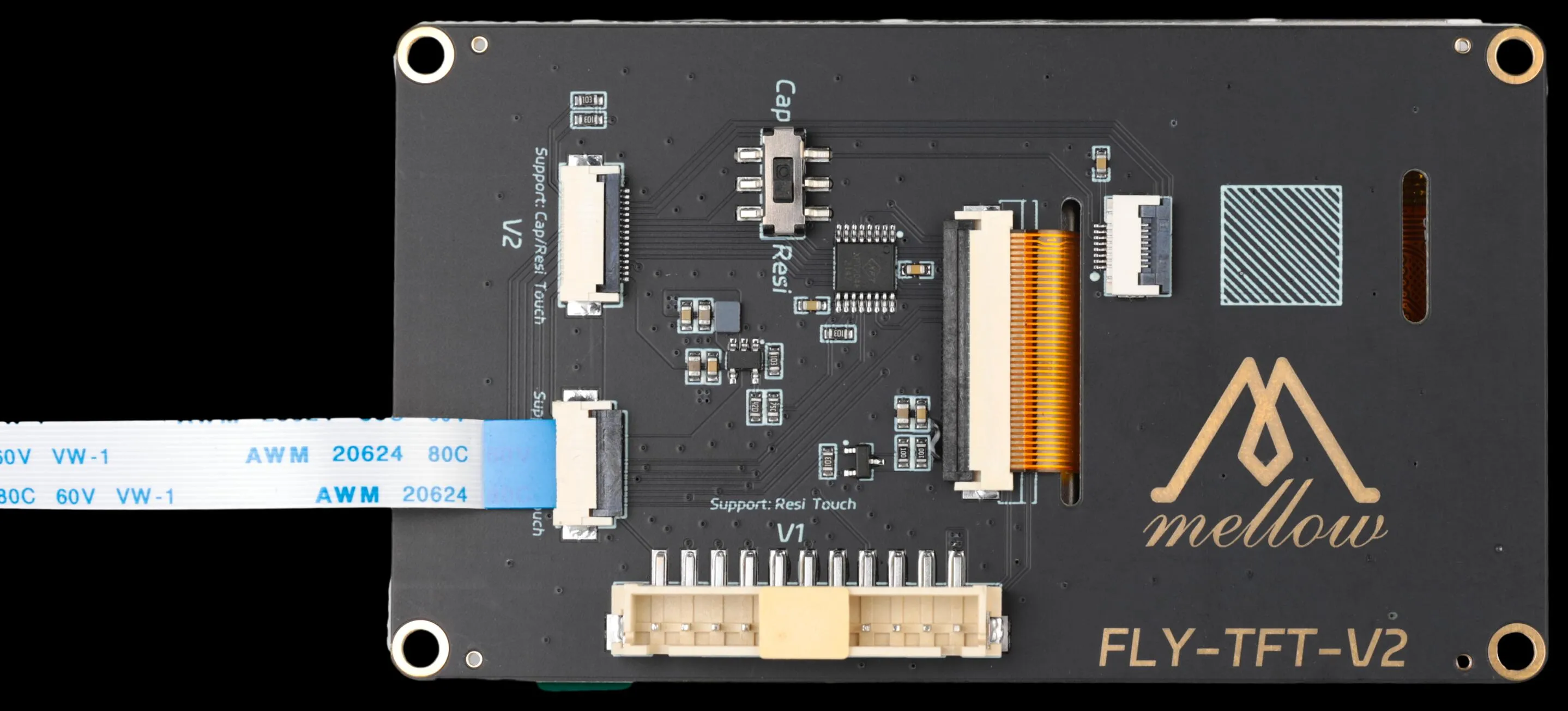

Le packaging de l'écran TFT inclut deux câbles FPC, un de 14P (étroit) et un de 16P (large)
Utilisez impérativement le 14P (étroit) pour les écrans tactiles résistifs !

Ouvrez l'adresse IP de l'appareil dans un navigateur, par exemple : http://192.168.6.110/

fluidd comme indiqué sur la figure: désélectionner -> filtrer les fichiers et dossiers cachés.
mainsail comme indiqué sur la figure: cocher -> afficher les fichiers cachés.
Vous verrez alors le dossier .flyos-config, entrez dans ce dossier et vous trouverez le fichier sys-config.conf.

Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez.

note

Configurez l'écran HDMI en hdmi, veuillez noter que il ne doit pas y avoir d'espace après le + = !!
Configurez l'écran tactile en fly-tft-v1, veuillez noter que il ne doit pas y avoir d'espace après le = !!, assurez-vous que le commutateur arrière de l'écran est réglé sur Resi
Configurez klipper_screen en 1, veuillez noter que il ne doit pas y avoir d'espace après le = !!
Remarque : le format des paramètres dans le fichier sys-config.conf est key=value, interdiction de modifier le format arbitrairement !! Sinon, la configuration ne prendra pas effet !!

Après avoir modifié et enregistré, redémarrez le système pour que les modifications prennent effet.

Information

Connectez votre ordinateur de bureau à WiFi et obtenez l'IP de l'ordinateur de bureau, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
Par exemple, si l'adresse IP de votre ordinateur de bureau est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

Ouvrez FLY TOOLS, suivez les étapes indiquées sur la figure ci-dessous, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite Enregistrer la configuration, puis redémarrez l'ordinateur de bureau pour que les modifications prennent effet !

note

Pour les écrans tactiles résistifs, sélectionnez : fly-tft-v1, veuillez vérifier que le commutateur arrière de l'écran est réglé sur Resi

Après avoir enregistré la configuration, redémarrez l'ordinateur de bureau pour que les modifications prennent effet.
